柱和其它元素

对于结构元素中交集(节点)怎样工作的的信息:

参见元素交集

柱和墙

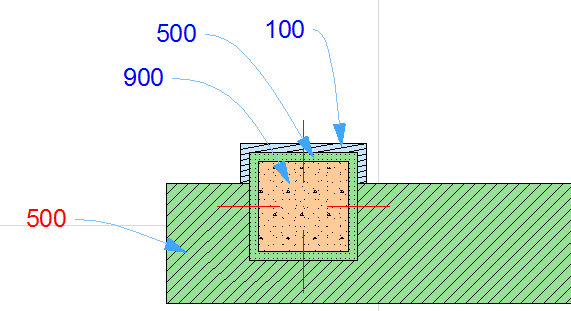

其交集的显示将依赖建筑材料的交叉优先级:以较高的数字为准。

注意:每个建筑材料都有一个独立的交叉优先级,在建筑材料对话框中设置。


如果两个完全相同的建筑材料相遇,分割线将隐藏。

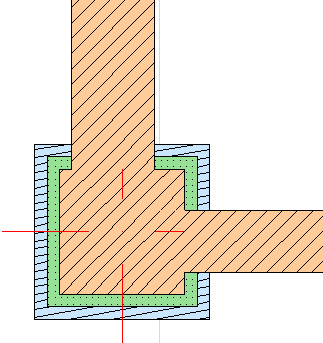

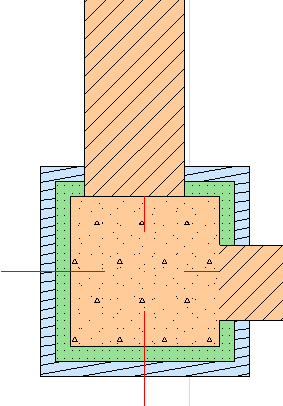

WallColumnIntersect2.png     WallColumnIntersect3.png

柱和屋顶/壳体

柱可修剪到屋顶或壳体,

参见将元素修剪到屋顶或壳体

也可将柱修剪到单平面屋顶,

参见将元素修剪到单平面屋顶

柱和板

调整元素到板 的功能能让您将墙调整到一个或多个板的特定楼层,并位于它们的上和/或下。

参见调整元素到板

与区域的关系:在柱设置的模型面板中,定义柱相对于区域的表现方式:如同区域边框(定界符),或是否应该从它所在的区域中减去面积/体积,或它是否在区域上没有一点影响。

参见与区域的关系

柱和复合墙

放置一根要与复合墙相交的柱时,几何方法——包裹或不包裹的选择将影响墙/柱在平面图上的显示。

使用信息框或柱设置对话框的包裹/不包裹图标来确定柱与复合墙相交的方式。


被包裹的柱只可穿透复合墙的核心复合层, 其它墙的复合层保持它们的厚度在柱的周围包裹。


更多信息,参见平面图上被包裹的柱

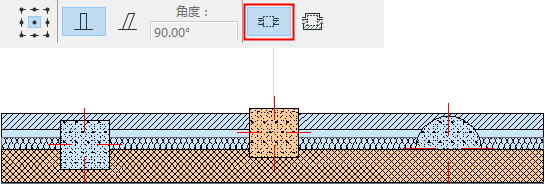

在平面图上未包裹的柱

未包裹的柱(使用包裹式构造方法不修改墙端形状,只是穿过全部墙的复合层,为它们切出一个位置。


当墙复合层和柱的建筑材料相互匹配的时候,它们之间的分割线被删除。

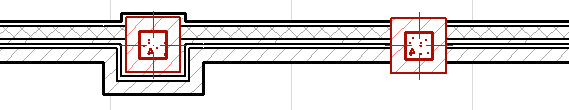

平面图上被包裹的柱

包裹柱(以“包裹”构造方法放置的柱)穿过复合墙的核心复合层,提供与复合墙核心相交的柱。其它(非核心)墙复合层包裹柱,因此把这个厚度加到柱上。

注意:对于复合结构,“核心”复合层在 选项 > 元素属性 > 复合结构中定义。

参见复合结构对话框


注意:曲墙、多边形墙或其表面饰材被定义为"饰层"的柱不可使用包裹。

平面图的包裹出现只有在:

柱使用包裹方法放置

柱是垂直的且不是截面

柱与垂直的复合直墙相交

复合墙类型至少有一个核心复合层和一个非核心(周围包裹)的复合层

柱与复合墙的核心复合层相交

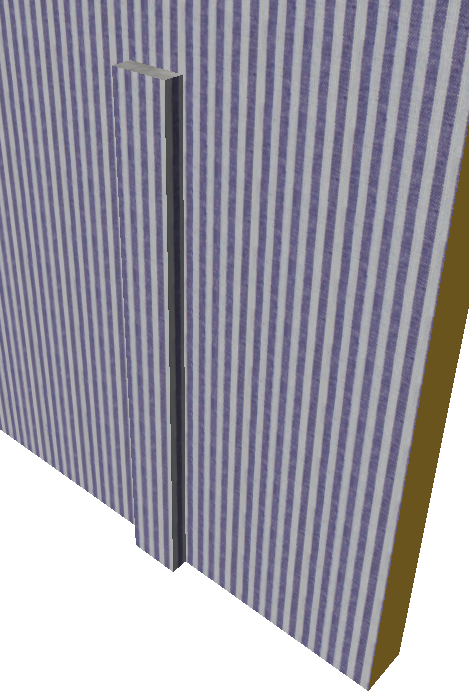

在3D视图中,用包裹构造方法放置的柱,即使该墙不是复合墙,且没有真正包裹柱所配置的墙复合层,也将继承连接墙的表面。

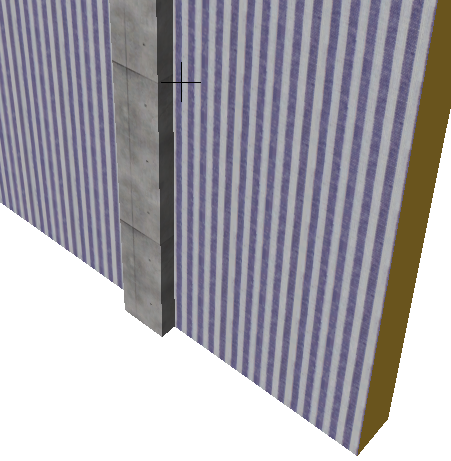

未包裹的柱在3D中保留它们本身的表面。
