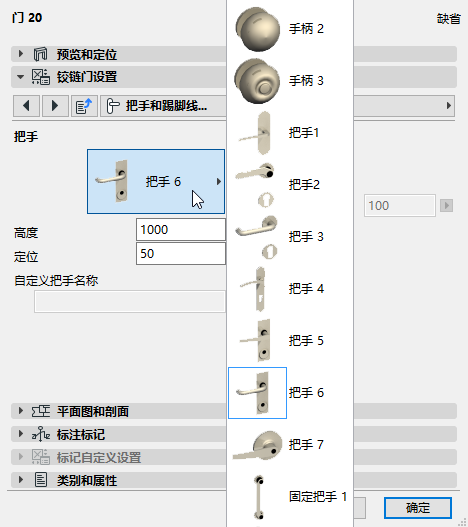

门、窗和层级设计元素(幕墙、楼梯、栏杆)是GDL对象,具有许多参数选择。例如,ARCHICAD图库中门为您提供了许多门面板和门把手的选择:
但是,您的设置可能需要一种不同的门组件——您的图库中没有的一种类型。在这种情况下,您可以绘制一个模型元素,存储为一个图库部件,然后将其定义为一个自定义组件(例如门把手),可以用到您放置的门上。

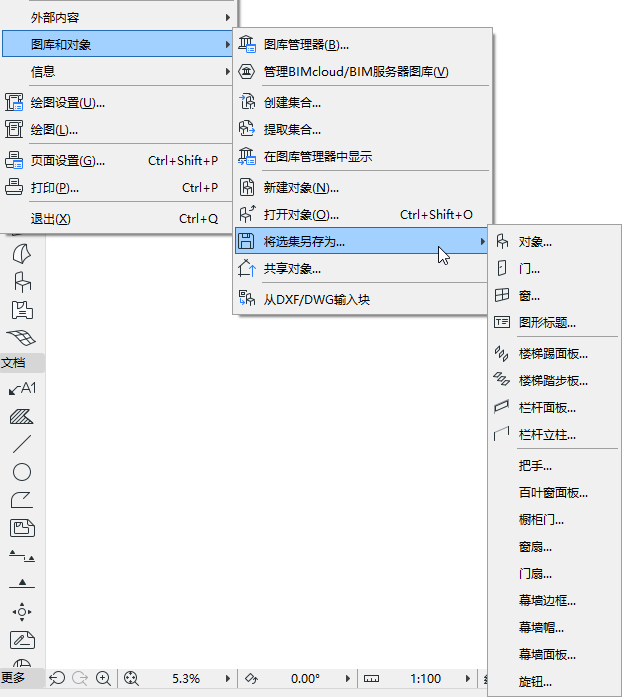

可能的自定义组件列在文件 > 图库和对象 > 将选择另存为:
例如,您可以将一个板保存为一个自定义门扇。生成的GDL对象,被保存为项目嵌入图库中的一个门扇。使用门扇的所有门,都将可以使用该自定义门扇。
•在应用自定义组件时,ARCHICAD将在需要时自动调整尺寸。例如:可创建一扇大小为1000x2000mm的门扇类型的自定义组件。如果有一扇门,其大小为800x2000mm,其中包含各边的修剪宽度50mm,此门扇将调整尺寸为700x1950mm。程序均衡地拉伸/收缩门扇自定义组件的所有部分,使其与这个尺寸相符。
•自动调整大小在保存为楼梯和栏杆子类组件的自定义组件中不可用。对于楼梯和栏杆组件,您必须在想要使用的项目中创建大小精确的组件。
