在梁中创建洞口

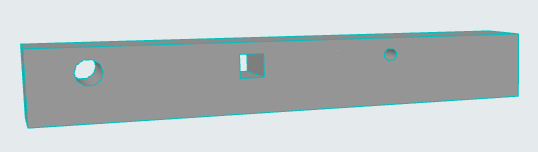

所有类型的梁都可以包括洞口。洞口可以是圆形或矩形洞口,并且不同形状和尺寸的洞口可以出现在同一根梁上。

洞口在梁已经被放置之后定义, 洞口的几何形状在所选梁的设置对话框的洞口面板中定义。


1。选择想要的梁并确保激活了工具。

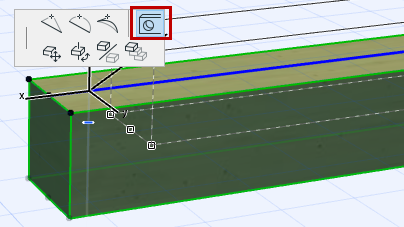

2。点击参考轴的一边。

3。在出现的弹出式小面板中,点击洞口图标。

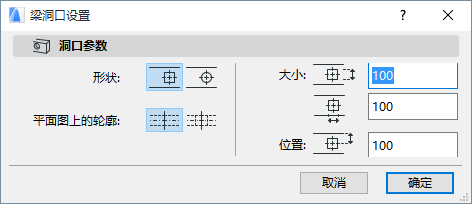

4。可设置洞口参数的梁洞口设置对话框将出现。



点击确定以应用梁洞口设置;洞口立即在梁中出现。
