实体操作例子

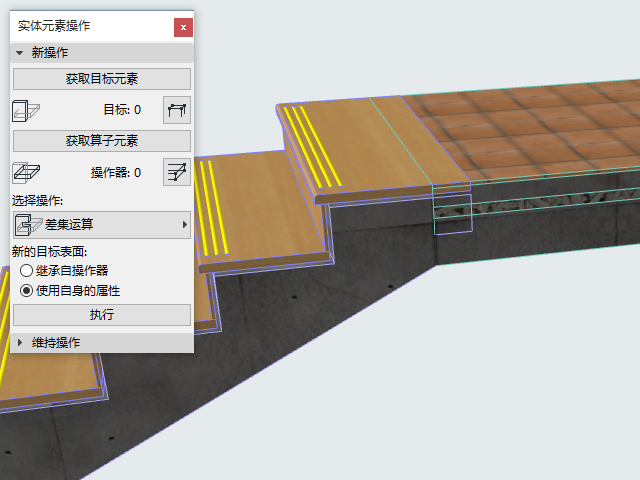

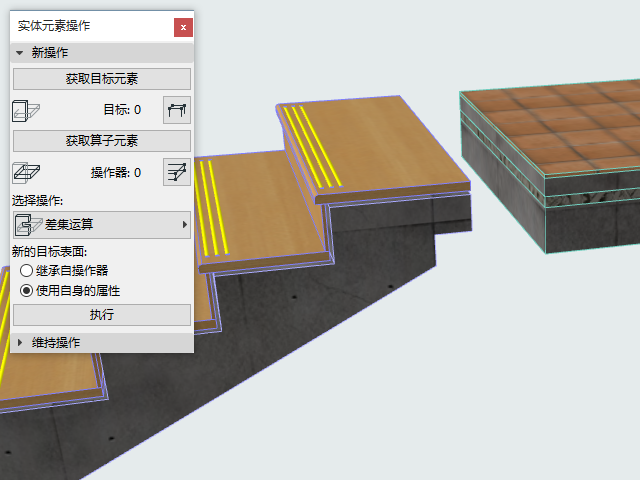

在此例子中,我们将连接楼梯与板。


1。使用 设计 > 实体元素操作 命令打开对话框(在任一所选元素的索引菜单中也有效)。

关于这些控制项的详细信息,参见实体元素操作面板

2。碰撞两个元素 。


3。选择目标元素:板。

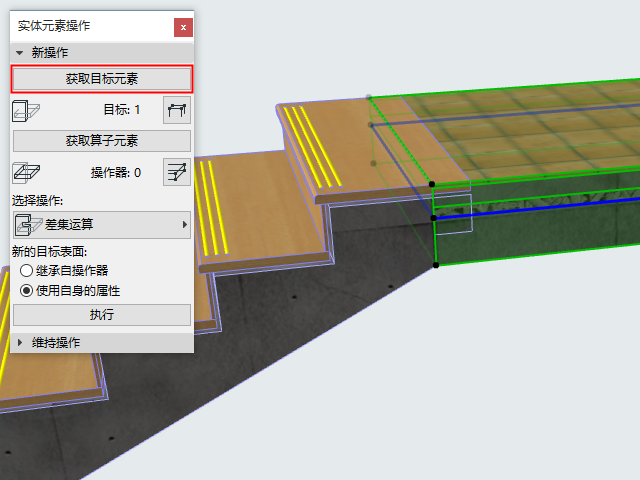

4。点击获取目标元素


5。取消选择板。

6。选择算子元素:楼梯。

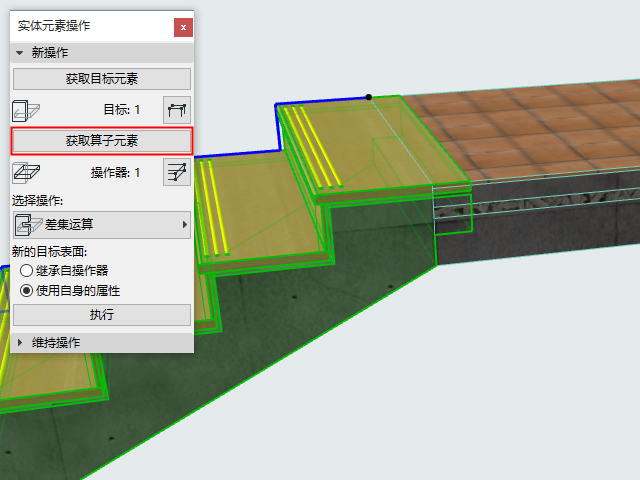

7。点击获取算子元素

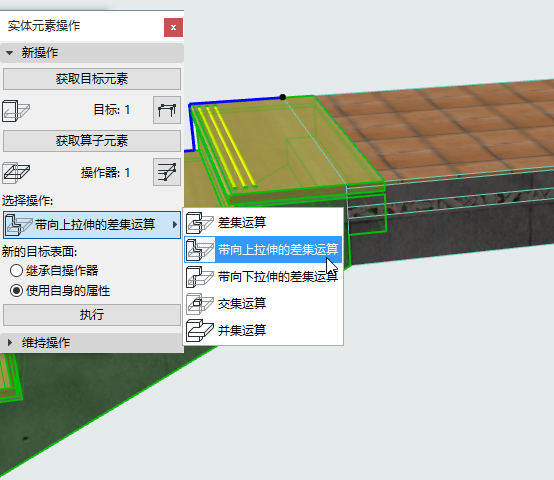

8。选择一项操作类型:带向上拉伸的差集运算。

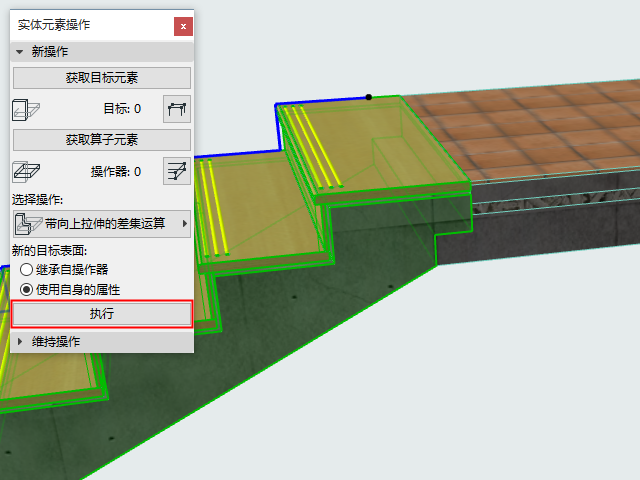

9。点击执行。实体元素操作完成。

10。在3D中查看结果。


线框图显示楼梯:
