定义于墙、柱、区域或楼梯的顶部链接

您有将某些元素(墙、柱、区域、楼梯)的顶部链接到楼层的选项。该顶部链接的定义与元素的始位楼层有关 (始位+1,始位+2, 等)。

(默认情况下,元素顶部将被链接到其始位楼层之上的一个楼层)。

如果稍后修改您项目中楼层的位置和高度,任何顶部链接的元素的高度将自动跟随改变。因此, 没有 链接到顶部的元素是固定高度元素。

楼梯有一些附加顶部链接选项。

参见楼梯几何参数控制项

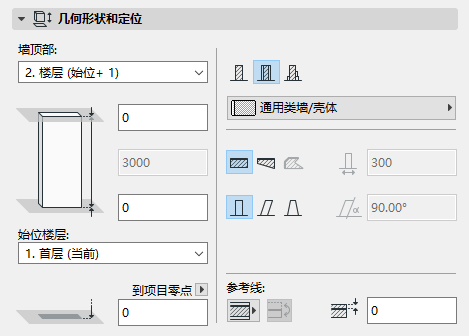

顶部链接控制项位于墙、柱、区域和楼梯(以及信息框)的工具设置中的几何形状和定位面板。


如果您不想顶部链接,选择 “不链接”。

另外,从元素顶部链接楼层为元素顶部定义一个偏移:相应的,元素高度将变更,但是依然链接到一个特定的楼层。

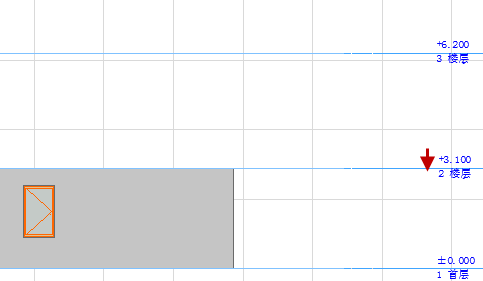

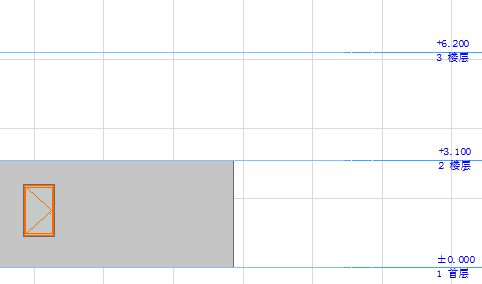

如果顶部链接一个元素到特定的楼层,并且如果您稍后修改该楼层的位置,相应的,被链接元素的高度将自动修改:

LinktoStory1.png     LinktoStory1_1.png

如果删除顶部链接的楼层,那么上面的楼层将取代其位置。

反转的元素

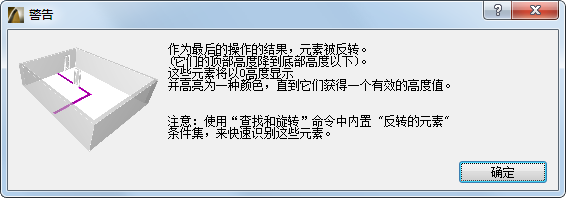

更改楼层高度可能导致反向元素:它们的顶部标高将降到底部标高之下。

这可能发生,例如,如果您的项目包括 不同高度的楼层,并且您放置一系列带有确定位移但不“符合”特定楼层的顶部链接的墙。


此类元素作为有零高度(例如,这样的墙在剖面视图中作为直线显示)元素显示,并且高亮,因此您可以很容易找到并纠正它们。

查找反转元素

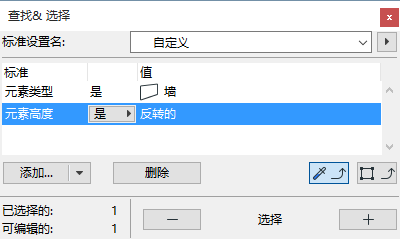

或在 编辑 > 查找 & 选择 中使用内置反转元素标准设置来查找和选择任何反转的墙、柱和/或区域。


注意:使用 检查反转元素 命令来查找并列出您项目中任何反转元素。默认情况下,在ARCHICAD 的工作环境中该命令不可用。使用该命令,自定义您的工作环境菜单并包括它。

参见菜单自定义对话框

反转元素高亮颜色

设置反转元素的高亮颜色,使用 选项 > 工作环境 > 屏幕显示选项中的控制项:

对高亮的反转元素使用统一的颜色:使用单色选中该对话框来显示反转的结构元素 (顶部标高降至其底部标高,因此修改楼层标高来影响顶部链接的元素)。双击颜色字段,选择颜色。

此高亮仅是一个屏幕显示属性;它不会出现在打印/发布成果中。
