修改屋顶倾斜度

对于单平面屋顶:

在绘制和选定屋顶后,有以下几种方法可修改其倾斜度:

在信息框或屋顶设置中修改屋顶倾斜度。

在3D窗口中,选择屋顶,点击不在轴线上的任何一点,然后从弹出式小面板中选择更改屋顶倾斜度命令,并以图形方式调整屋顶的角度(或将倾斜值输入到追踪器)。屋顶将在轴线周围旋转。

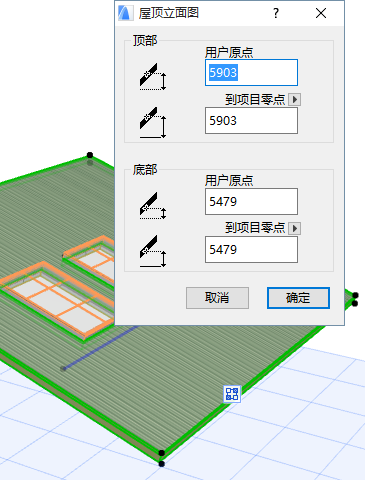

在平面图或3D窗口中,选择屋顶,然后Ctrl+点击(Mac:Cmd+点击)屋顶平面图上的任意位置,弹出屋顶立面图对话框。在顶部区域赋值:这个值就是被点击处的屋顶平面的标高值。更改这个标高值和修改屋顶倾斜度同效。


对于多平面屋顶:

用下面其中的一种方法修改屋顶倾斜度:

在信息框或屋顶设置中修改屋顶倾斜度。

用自定义平面设置对话框,设置所选平面的自定义倾斜度。

参见自定义屋顶平面

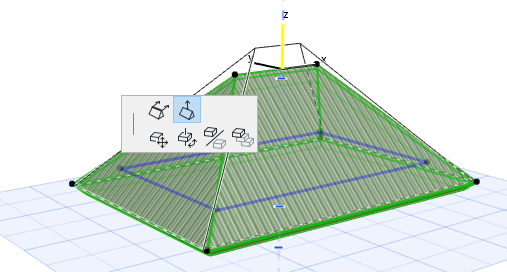

使用弹出式小面板的编辑命令(如提升水平屋脊),更改所选平面的几何形状,包括倾斜度。
