定义元素投影显示(显示投影)的范围

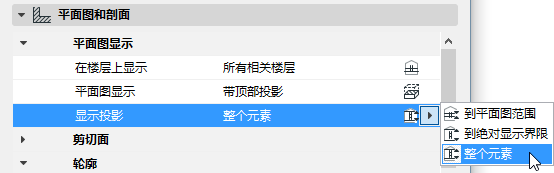

显示投影弹出框提供了设置多楼层元素(墙、幕墙、柱、梁、屋顶)显示范围的选项。如果元素的平面图显示(使用平面图显示弹出框)被设置为"投影"或"带顶部投影",此控制项才可使用。


整个元素(默认设置):在所有相关楼层显示元素。

然而,有时不需要显示整个元素。

在这种情况下,有两种其它的方法在显示投影弹出框中设置它的显示:

1。到平面图范围:选择显示楼层范围的元素(当前楼层及其以上与以下给定的楼层数,以及可选的偏移值)。

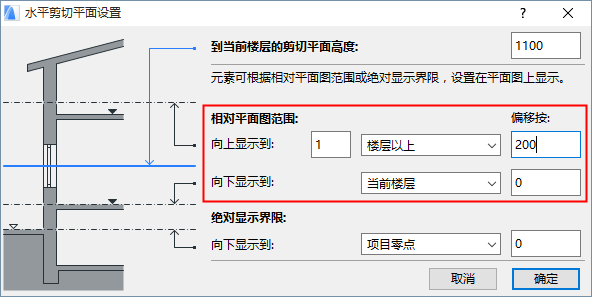

如果选择这个选项,则在文档>水平剪切平面中定义为相对平面图范围(即在任意一个方向显示此元素的楼层数目)的楼层上显示此元素。


2。通过绝对显示界限:设置一个固定的下限(默认是项目零点),然后显示此界限以上元素的所有部分。

对于落在这里用绝对项(独立于楼层标高)定义的层高以下的模型,绝对显示界限选项使能确保平面图永不显示该模型的任何部分。例如:可输入地面层或水位,这样就使此层高以下的东西不在平面图上显示。或者,如果要显示平屋顶的平台,而不显示在它下面的车库,则输入平台层高作为绝对显示界限。

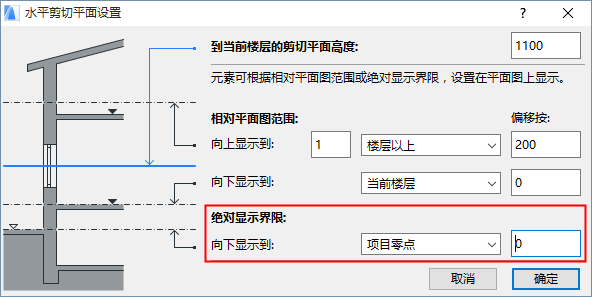

如果选择此选项,水平剪切平面设置中所设置的绝对显示界限则确定此元素的显示下限。


当前水平剪切平面与相对平面图范围设置在某些情况中可能会产生冲突:

剪切平面层高可能在当前平面图范围之外(例如:如同与默认剪切平面层高相比较的极小楼层高度)。在这种情况下,剪切平面将会自动重新定位到平面图范围的上限(或者,如果剪切平面在下限之下,则自动重新定位到其下限)。

较低的平面图范围限制可能高于上限。在这种情况下,下限将被认为既是该平面图范围的下限也是其上限(如上(1)所述,它也将等同于剪切平面层高)。
