平面图显示设置的范例

假定设置如下:

在楼层上显示:自动

这是指每个多楼层的结构元素都在平面图各相关的楼层上显示。

平面图显示:带顶部投影

这是指每个结构元素以其整体、剪切部分、顶部及未剪切部分,连同在对话框中为它们每个参数所设置的线型和画笔颜色都一起显示出来。

显示投影:整个元素

这是指所显示的投影不受绝对显示界限或定义的垂直范围限制。

考虑下面带倾斜墙的建筑:

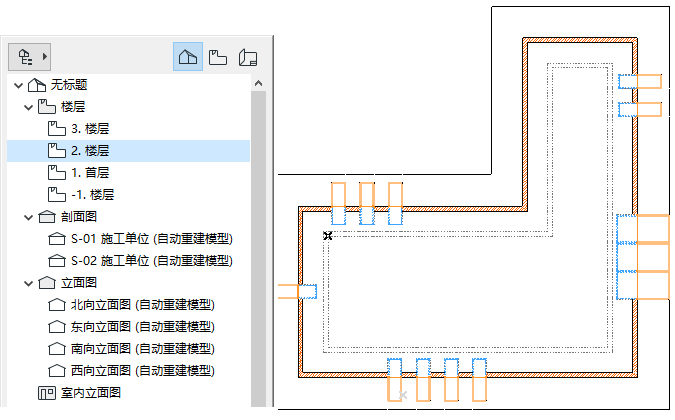

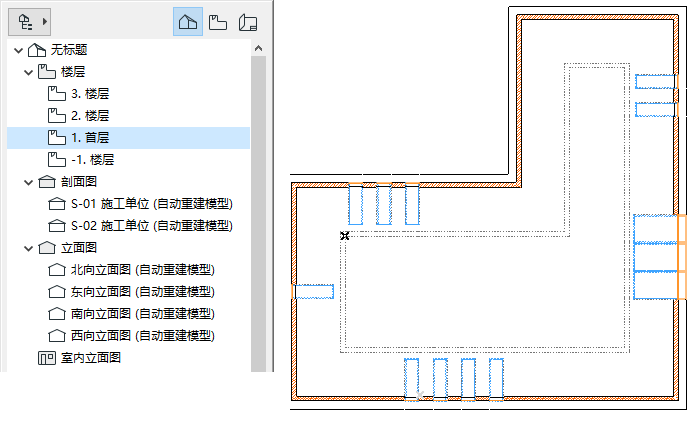

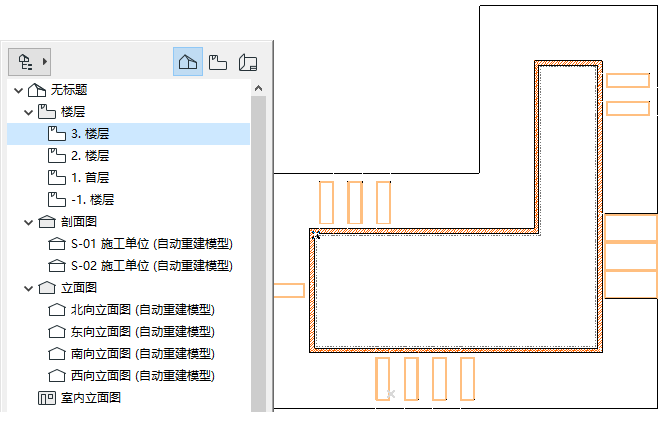

在不同楼层查看建筑时,其平面图的外观将相应地发生变化:虽然每一个楼层都标示整面墙,但各楼层的剪切及顶部线段都是不同的




结构元素的非标准投影

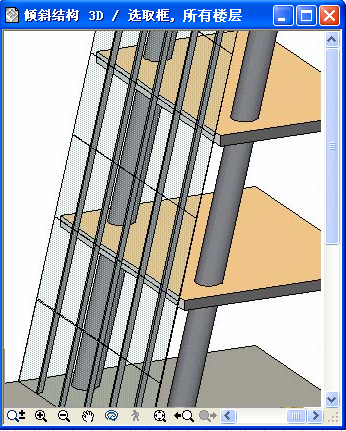

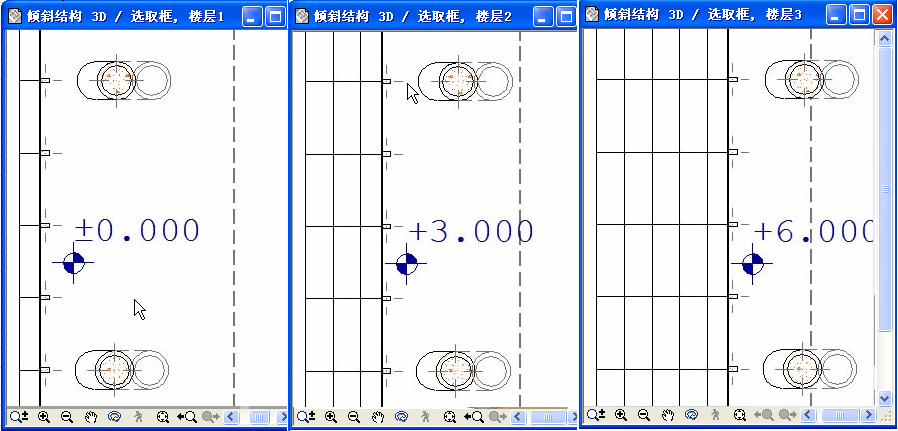

下面的例子显示了3个楼层的结构:

幕墙设置为"带顶部投影"和"整个元素"

柱构成的竖框是"仅剪切"

圆形结构的柱设置为“带顶部投影”和“平面图范围”(在各楼层仅显示相关的剖面图)
