3D窗口

3D窗口以实像透视图或轴测图显示模型:它提供了建筑物里外最终真正看见的最佳全景。

在3D窗口中可使用任意的结构工具,在透视图或平行视图中直接编辑模型及创建新的结构元素。

3D窗口是直接链接到平面图剖面图/立面图/室内立面图窗口的:在平面图或剖面图/立面图/室内立面图中所做的修改都会在3D窗口中看见,反之亦然。

3D文档 可以从3D窗口源或平面图中获得。如果改变了投影、剖面图、缩放层或3D源窗口所选的/选取框选取的/过滤的项目,就可相应地重新定义3D文档。

使用3D窗口中特殊的浏览技术浏览模型,会比其它窗口的技术更为自由。

独立结构元素的3D显示由其设置对话框模型面板的选项来控制。

影响显示3D窗口参数的常规设置是3D 样式

对元素在3D中的显示,产生影响的命令在层级菜单视图>3D视图中的元素视图>3D视图选项中。

这些命令也可在3D可视化工具条中访问。


打开3D窗口

要打开或激活3D窗口,执行下列操作之一:

按下F3

使用视窗>3D窗口命令

按下3D可视化工具条迷您浏览器工具条的3D窗口控制项

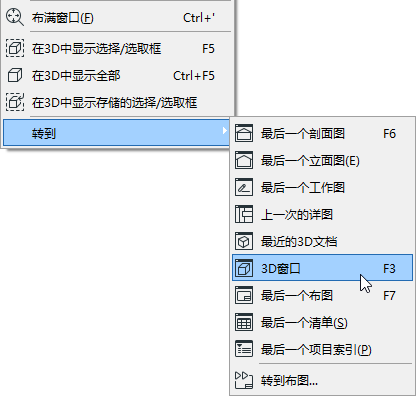

使用当前窗口空白空间右击的上下文菜单命令:


在3D中显示全部

要在3D中显示整个模型,而不管任何当前的选择,使用视图>3D视图中的元素>显示全部选项。或从上下文菜单中使用相同的命令。

这个命令的快捷键是Ctrl+F5

全部显示 命令产生的完全模型的显示可以通过在3D对话框中过滤和剪切元素的过滤标准来限制。

参见3D对话框中的过滤器和剪切元素

在3D中的默认显示

如果未使用任何特定的3D显示命令,而仅是简单转换到3D窗口,3D窗口将不考虑其它任何窗口的选定,显示最后一次3D窗口所显示的内容。

相关主题

在3D中显示选择/选取框

3D对话框中的过滤器和剪切元素

将3D窗口的内容另存为一个视图

3D引擎

3D样式

3D投影

在3D窗口中浏览

3D浏览插件

3D剪切平面

3D窗口中的编辑平面
