门/窗列表参数

参数

简短描述

详细描述



出口标注

（仅用于门）。在门设置中定义出口宽度和高度（自定义设置、名义尺寸和公差页面）。





框架厚度

可在窗口设置中定义框架厚度（自定义设置，框架和窗扇页面）。





窗扇标注

（仅用于门）。在门设置中定义窗扇宽度和高度（自定义设置、名义尺寸和公差页面）。




名义W x H 大小

洞口标注显示为“高度×宽度”。

高度和宽度参数在洞口设置对话框中为“按名义设置”（自定义设置，名义尺寸和公差页面）。


名义W x H x T 大小

洞口标注显示为“高度×宽度×墙厚度”。

高度和宽度参数在洞口设置对话框中为“按名义设置”（自定义设置，名义尺寸和公差页面），以及洞口位置处的墙厚度。（与窗/门洞口名义体积相同）。


在窗/门半槽边框一边的洞口名义高度

墙洞高度，通过半槽边框的门/窗楣+门槛/窗台扣减。

如果设置了“名义尺寸=门窗侧柱内部尺寸”，那么就与ARCHICAD10图库中的洞口相关。


在窗/门半槽边框对边的洞口名义高度

墙洞高度，通过半槽边框的门/窗楣+门槛/窗台扣减。

如果设置了“名义尺寸=门窗侧柱内部尺寸”，那么就与ARCHICAD10图库中的洞口相关。


标称 W/D 洞口在槽框侧的表面积

门槛/窗台与门/窗楣之间的高度×侧柱之间的宽度。

如果设置了“名义尺寸=门窗侧柱内部尺寸”，那么就与ARCHICAD10图库中的洞口相关。


标称 W/D 洞口在槽框相对侧的表面积

墙洞高度×墙洞宽度。

如果设置了“名义尺寸=门窗侧柱内部尺寸”，那么就与ARCHICAD10图库中的洞口相关。


在窗/门半槽边框一边的洞口名义宽度

墙洞宽度，通过半槽边框侧柱扣减。

如果设置了“名义尺寸=门窗侧柱内部尺寸”，那么就与ARCHICAD10图库中的洞口相关。


在窗/门半槽边框对边的洞口名义宽度

墙洞宽度。

如果设置了“名义尺寸=门窗侧柱内部尺寸”，那么就与ARCHICAD10图库中的洞口相关。


门/窗方向

L代表左或R代表右。

门或窗的方向已打开。平面图的洞口线也指明方向。



半槽边框标注

窗的宽度和高度。

洞口设置对话框中为半槽边框标注所定义的高度和宽度参数（自定义设置，名义尺寸和公差页面）。


门槛/门楣 (窗台/窗楣)值

从门楣（或从窗台）到墙基底（或到当前楼层）的距离，由用户设置。

按设置对话框预览和定位面板中定义的门槛/门楣（窗台/窗楣）值


单位标注

洞口单位的宽度和高度，在设置对话框中定义。

“单位”是洞口的边框；它和较小公差值的墙洞是等值的。


从洞口侧面的视点

查看洞口侧面中的门/窗。




从洞口侧面相对一侧的视点

查看洞口侧面相对一侧的门/窗。




窗/门楣在半槽边框边的高度

墙基到窗楣的距离

定义为门槛/窗台高度加洞口高度之和，半槽边框几何图形考虑在内。


窗/门楣在半槽边框对边的高度

半槽边框对面的从墙基到窗楣的距离。

定义为门槛/窗台高度加洞口高度之和，半槽边框几何图形考虑在内。


窗/门楣名义高度

墙基到门/窗楣的距离，半槽边框几何图形考虑在内。定义为门槛/窗台高度加洞口高度之和，半槽边框几何图形考虑在内。




名义窗台/门槛高度

从墙基到门槛/窗台顶部的距离。包括门槛/窗台值及半槽边框的门槛/窗台高度（如果有）。




在窗/门半槽边框一边的洞口高度

墙洞高度，较小半槽边框的门/窗楣＋门槛/窗台。

如果关闭了“名义尺寸=门窗侧柱内部尺寸”，那么就与ARCHICAD10图库中的洞口相关。


在窗/门半槽边框对边的洞口高度

墙洞高度。

如果关闭了“名义尺寸=门窗侧柱内部尺寸”，那么就与ARCHICAD10图库中的洞口相关。


W/D 洞口标称表面积

墙洞高度×墙洞宽度。

如果设置了“名义尺寸=门窗侧柱内部尺寸”，那么就与ARCHICAD10图库中的洞口相关。


窗/门洞口名义体积

以“高度×宽度×墙厚度”计算的体积。

这些是在洞口设置对话框中定义为“名义”的洞口大小的高度和宽度参数，以及洞口所在的墙的厚度 （与窗/门洞口名义体积相同）。


半槽边框一边的门/窗洞口表面积

门槛/窗台与门/窗楣之间的高度×侧柱之间的宽度。

如果关闭了“名义尺寸=门窗侧柱内部尺寸”，那么就与ARCHICAD10图库中的洞口相关。


半槽边框一边对面的门/窗洞口表面积

墙洞高度×墙洞宽度。

如果关闭了“名义尺寸=门窗侧柱内部尺寸”，那么就与ARCHICAD10图库中的洞口相关。


在窗/门半槽边框一边洞口宽度

墙洞宽度，较小的半槽边框侧柱。

如果关闭了“名义尺寸=门窗侧柱内部尺寸”，那么就与ARCHICAD10图库中的洞口相关。


在窗/门半槽边框对边的洞口宽度

墙洞宽度。

如果关闭了“名义尺寸=门窗侧柱内部尺寸”，那么就与ARCHICAD10图库中的洞口相关。

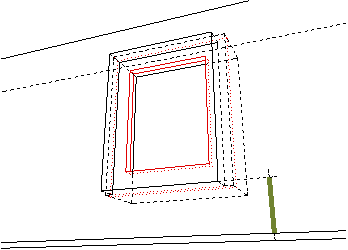

窗台/门槛在半槽边框一边高度

墙基到门/窗楣的距离，半槽边框的门槛/窗台侧柱的深度考虑在内。




窗台/门槛在半槽边框对边高度

从墙基到门槛/窗台的距离，不考虑半槽边框的门槛/窗台侧柱的深度。




门/窗墙结构

建筑材料名称或位于已放置洞口处的墙体截面名称。





门/窗墙厚度

墙结构

门/窗墙结构



墙洞标注

洞口墙洞的宽度和高度，按设置对话框中的定义（参数面板或自定义设置面板）。

“墙洞”是切入墙的洞口，并由单位（边框）的标注及任何公差值组成。
