网面列表参数

参数

简短描述

详细描述

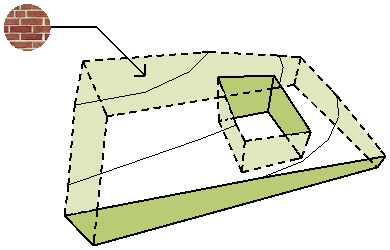

网面侧表面

分配给网面侧缘的表面名称。

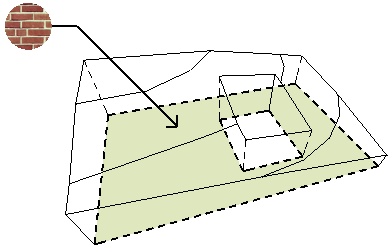

底部表面：

分配给网面底部的表面名称。

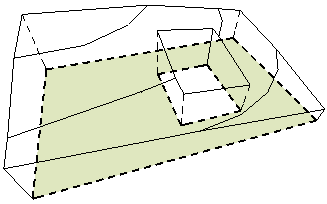

底部表面面积

网面底部的表面积，减去任何洞口的面积。

仅对实体列示 (边缘和表面-只有网面没有底部。)

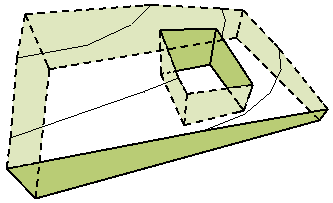

边缘表面面积

网面边缘的表面积，包括所有洞口的边缘。.

仅对实体和边缘的网面列示 (表面-只有网面没有边。)

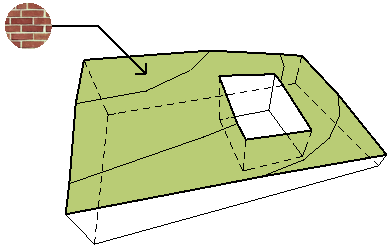

顶部表面：

分配给 网面顶部的表面名称

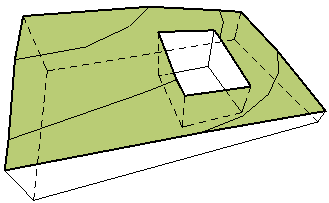

顶部表面面积

网面顶部的表面积，减去任何洞口的表面积。

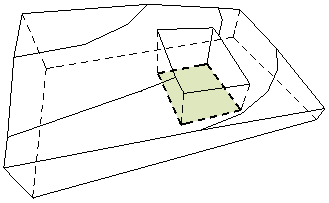

网面洞口表面面积

网面中所有洞口总的顶部（2D）表面积。

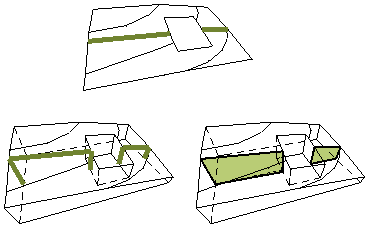

网面类型

用来创建网面的结构方法：

仅表面，带边缘的或实体表面

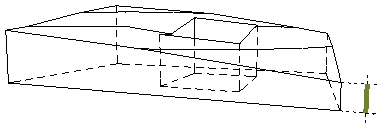

边缘层高

对于包括边缘的网面，边缘的高度（如信息框所示的底部和顶部值之间的差）。
