壳体列表参数

参数

简短描述

详细描述



外形几何方法

用于创建壳体的几何方法:拉伸、旋转、或规则

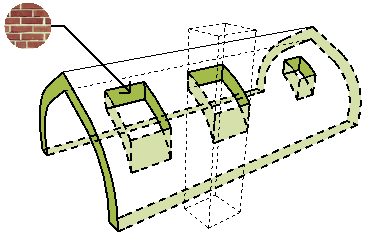

边界表面

分配给壳体边缘的表面名称。

列出壳体的默认边缘表面(正如建筑材料所设置的那样)。不为复合材料壳体列出。

要列出所有表面,包括自定义表面积复合材料元素表面,可使用一种表面类型的列表(比如,所有饰层)。


特定情况下参考线反方向表面积

壳体参考侧面的表面面积 - 这个面积可在已定义的计算规则中设置条件。

参考侧面:壳体膜(壳体的“顶部”。) 对于一个 复合 壳体:复合结构设置中第一个位于列表内的复合结构表面。

条件: 如果超出给定尺寸,则需要减去超出的洞口面积,可在选项 > 项目个性设置 > 计算单位 & 规则 (“通过…扣减壳体表面”)中定义。

通过修剪和SEO进行扣减。

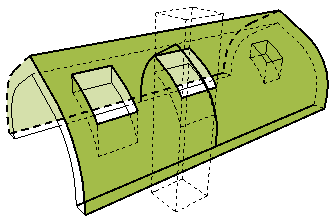

参考边的条件表面积

参考面相反一面的表面面积 - 这个面积可在已定义的计算规则中设置条件。

条件: 如果超出给定尺寸,则需要减去超出的洞口面积,可在选项 > 项目个性设置 > 计算单位 & 规则 (“通过…扣减壳体表面”)中定义。

通过修剪和SEO进行扣减。

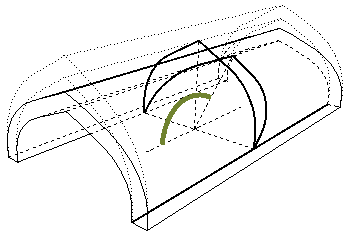

壳体扭曲角度

对于突出壳体:测量到壳体平面的壳体截面角度。在默认情况下:90度,但改变它使您能够在一个角度突出壳体截面,创建一个扭曲形状的壳体。

对于旋转壳体:测量到壳体平面角度的旋转壳体轴的角度。

扭曲角度在壳体设置的突出属性或旋转属性面板或信息框中设置。


圆屋顶连接长度

其类型在自定义边设置对话框中设置为“屋顶-壳体转换-圆屋顶”的边缘长度。

通常是形成凸角的两个相邻壳体平面的边缘。

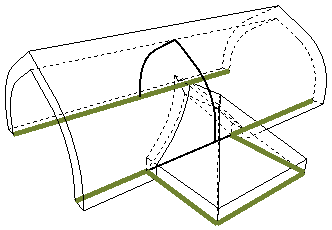

屋檐长度

其类型在自定义边设置对话框中设置为“屋檐”的所有边缘的合计长度。

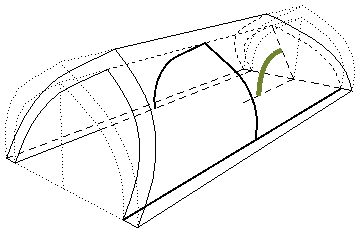

壳体结束角度

仅用于突出壳体。在突出壳体另一端的位置,对壳体倾斜度进行测量的壳体截面的角度。结束角度在壳体设置的突出属性面板或信息框中设置。

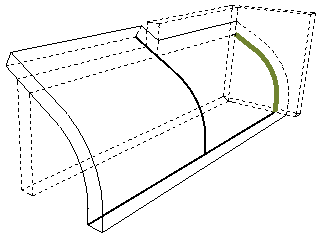

端墙连接长度

其类型在自定义边设置对话框中设置为“端墙”的所有边缘的合计长度。

通常情况下,这是一条沿着墙向下加入到墙和斜坡中的边缘。

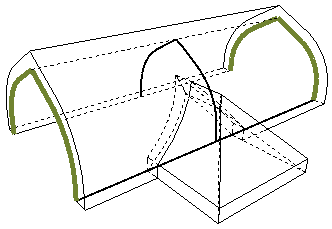

山墙长度

其类型在自定义边设置对话框中设置为“山墙”的所有边缘的合计长度。

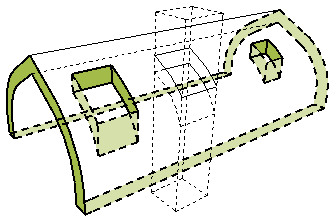

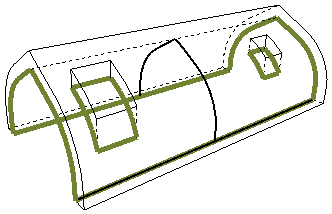

边缘的总表面积

壳体边缘的表面积,包括任何洞口的表面。

通过修剪进行扣减。SEO忽略

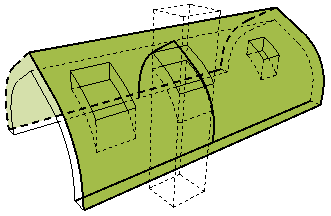

参考边对面的总表面积

参考侧面对面的表面积,包括洞口表面。

通过修剪进行扣减。SEO忽略

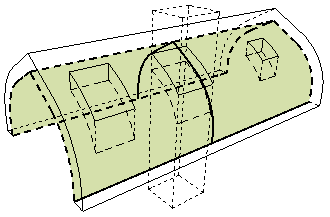

参考边的总表面积

壳体参考侧面的表面积,包括洞口表面。

参考侧面:壳体膜(壳体的“顶部”。) 对于一个 复合 壳体:复合结构设置中第一个位于列表内的复合结构表面。

通过修剪进行扣减。SEO忽略。


庑殿长度

其类型在自定义边设置对话框中设置为“庑殿”的边缘长度。

需要注意的是,两个相邻平面的边缘已设置为一个“庑殿”

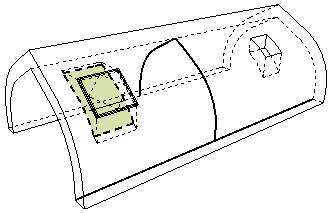

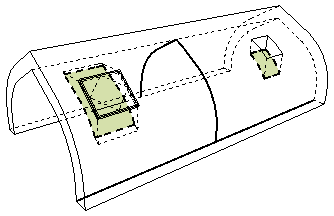

洞口表面面积

壳体中所有洞口的总表面积。




凹槽连接长度

其类型在自定义边设置对话框中设置为“屋顶-壳体转换-洞”的边缘长度。

通常是形成凹角的两个相邻壳体平面的边缘。

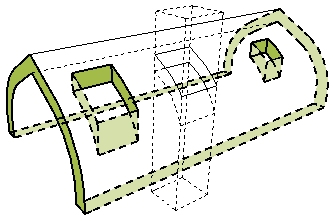

边缘的净表面积

壳体所有边缘的总表面

通过洞口、修剪和实体元素操作扣减。

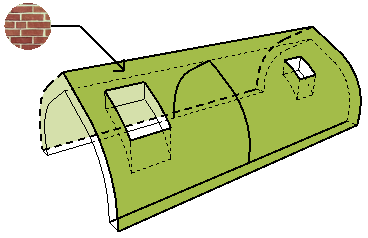

参考侧对面的净表面积

壳体中参考侧面对面的表面面积

通过洞口、修剪和实体元素操作扣减。

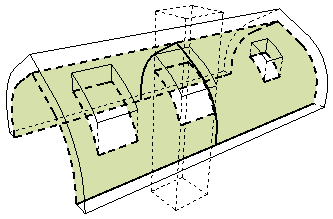

参考侧的净表面积

壳体参考侧面的表面面积

参考侧面:壳体膜(壳体的“顶部”。) 对于一个 复合 壳体:复合结构设置中第一个位于列表内的复合结构表面。

通过洞口、修剪和实体元素操作扣减。

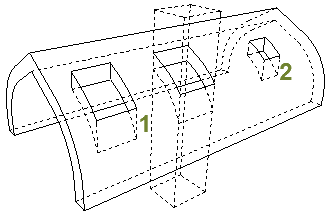

洞口数量

壳体洞口数量

洞口可以在“壳体”中进行手动创建,或者也可以通过“壳体”放置的“天窗”进行删减。

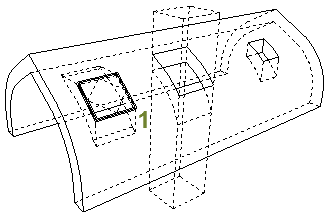

天窗数目

放进壳体的天窗数。




洞口表面面积

放置在壳体的所有天窗的总表面积。




尖顶长度

其类型在自定义边设置对话框中设置为“尖顶”的边缘长度。

通常是在单平面壳体顶端的边缘。

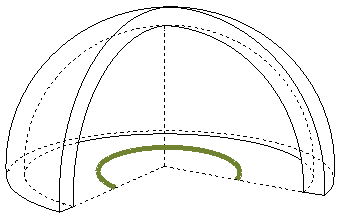

壳体旋转角度

仅用于旋转壳体。壳体绕轴旋转的角度。旋转角度值是创建壳体时,在壳体设置的旋转属性面板或信息框中以图形表达方式设置的。




脊长度

其类型在自定义边设置对话框中设置为“屋脊”的边缘长度。

通常是相接而形成庑殿的两个相邻的壳体平面的边缘。

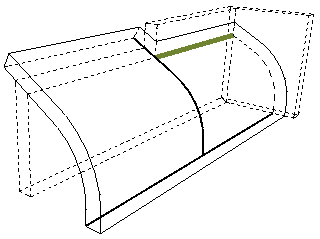

侧墙连接长度

其类型在自定义边设置对话框中设置为“侧墙”的所有边缘的合计长度。

通常情况下,一个已经加入墙体并沿着水平方向运转的壳体边缘已存在。

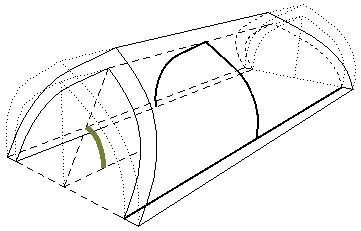

壳体开始角度

仅用于突出壳体。在突出壳体开始一端的位置,对壳体倾斜度进行测量的壳体截面的角度。开始角度在壳体设置的突出属性面板或信息框中设置。




参考侧面对面的壳体表面

分配给参考侧面对面的表面名称。

在壳体设置模型面板中分配表面

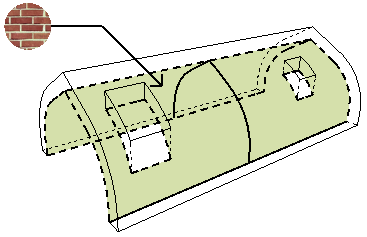

在参考侧的壳体表面

分配给参加侧面的表面名称。

参考侧面:壳体膜(壳体的“顶部”。) 对于一个 复合 壳体:复合结构设置中第一个位于列表内的复合结构表面。

在壳体设置模型面板中分配表面

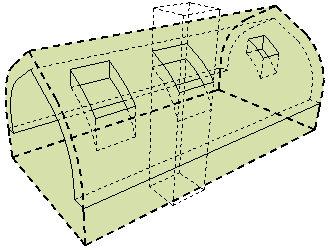

修剪的实体:

向下拉伸、向上拉伸、或者可编辑的。

在壳体设置模型面板中设置。

确定对被此壳体修剪的其它元素产生影响的修剪实体的几何形状。
