参数

简短描述

详细描述

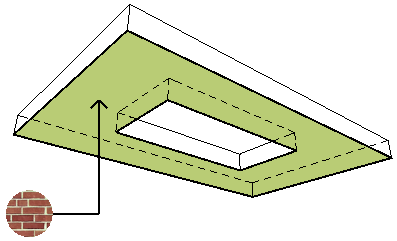

底部表面：

分配给板底部表面的表面名称。

在板设置中定义

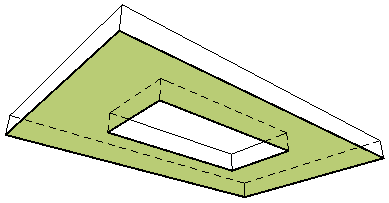

底部表面面积

板底部的表面面积

通过修剪、SEO或洞口进行扣减。

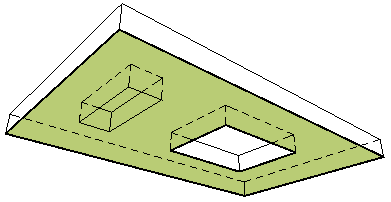

底部的条件表面积

板底部的表面面积 - 这个面积可在已定义的计算规则中设置条件。

条件: 如果超出给定尺寸，则需要减去超出的洞口面积，可在选项 > 项目个性设置 > 计算单位 & 规则 (“通过…扣减板表面”)中定义。

通过修剪和SEO进行扣减。

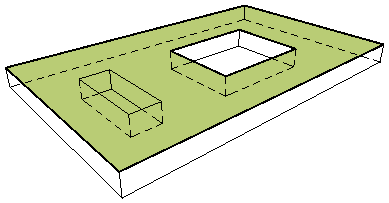

顶部的条件表面积

板顶部的表面面积 - 这个面积可在已定义的计算规则中设置条件。

条件: 如果超出给定尺寸，则需要减去超出的洞口面积，可在选项 > 项目个性设置 > 计算单位 & 规则 (“通过…扣减板表面”)中定义。

通过修剪和SEO进行扣减。

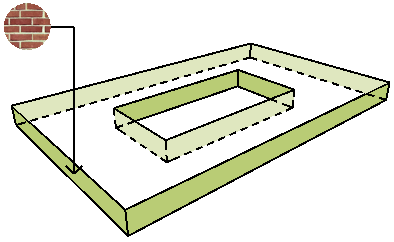

边界表面

分配给板边缘的表面名称。

列出板的默认边缘表面（正如建筑材料所设置的那样）。不为复合材料板列出。

要列出所有表面，包括自定义表面积复合材料元素表面，可使用一种表面类型的列表（比如，所有饰层）。

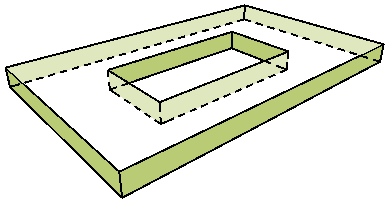

边缘表面面积

板边缘表面面积

通过修剪和SEO进行扣减。

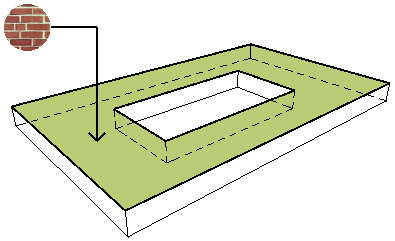

顶部表面：

分配给板顶部表面的表面名称。

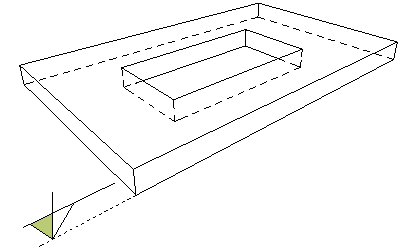

底部标高

板的底部标高

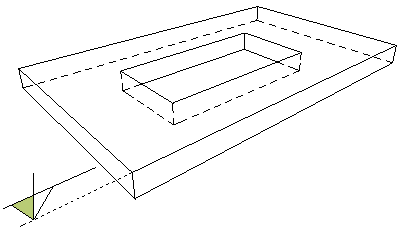

顶部标高

板的顶部标高

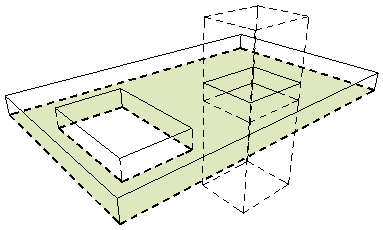

板底部的总表面积

板底部表面的面积，包括任何洞口的表面。

通过修剪进行扣减。SEO忽略

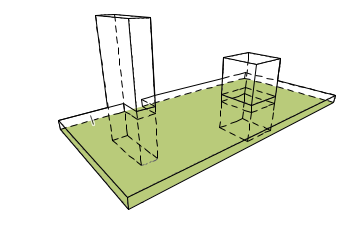

带洞口的板底部总表面积

板底部表面的面积，减去任何洞口的表面。

通过修剪进行扣减。SEO忽略

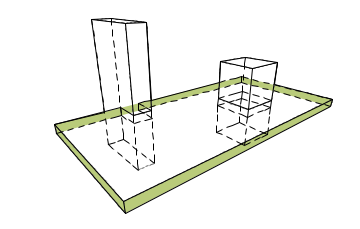

板边的总表面积

所有板边缘的表面面积 洞口边缘忽略。

通过修剪进行扣减。SEO忽略

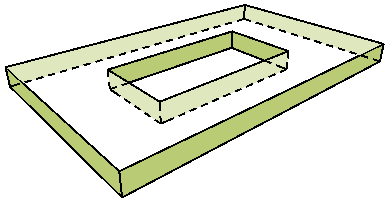

带洞口的板边缘总表面积

所有板边缘的表面积，包括任意洞口的边缘。

通过修剪进行扣减。SEO忽略

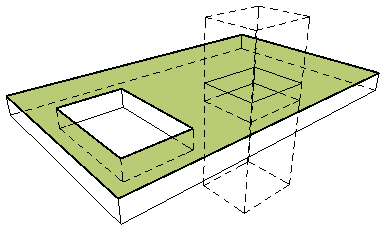

板顶部的总表面积

板顶部表面积，包括任何洞口的表面。

通过修剪进行扣减。SEO忽略

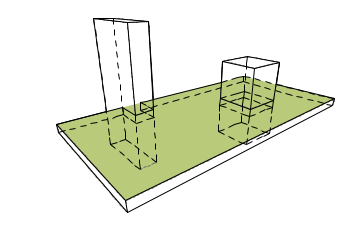

顶部含洞口的板的总表面积

板顶部表面积，按任何洞口的表面扣减。

通过修剪进行扣减。SEO忽略

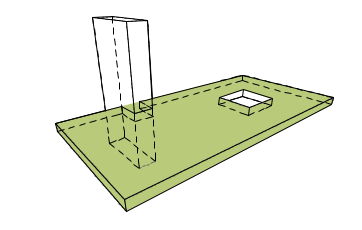

板的总体积减去洞口

板的体积，减去任何洞口的体积。体积被修剪减少但SEO不考虑在内

通过修剪进行扣减。SEO忽略

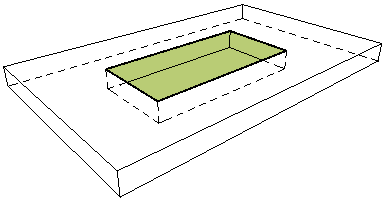

洞口表面面积

依据板的2D多边形测量的板上所有洞口的合计顶部表面积。

SEO忽略

参考面位置

顶部或底部。

对于复合板，也可以在核心顶部或核心底部。

可在板设置中设定参考面位置。

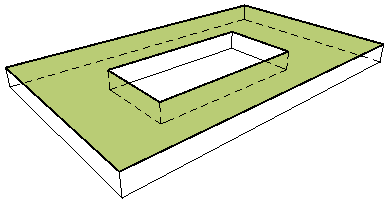

顶部表面面积

板顶部表面面积。

通过修剪、SEO或洞口进行扣减。
