墙列表参数参数

参数

简短描述

详细描述

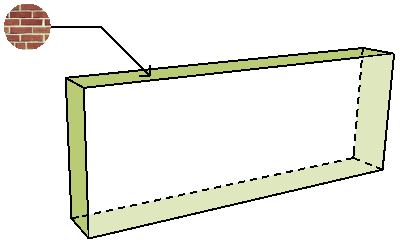

边界表面

分配给墙边缘的表面名称。

列出墙的默认边缘表面（正如建筑材料所设置的那样）。不为复合材料墙列出。

要列出所有表面，包括自定义表面积复合材料元素表面，可使用一种表面类型的列表（比如，所有饰层）。




内侧倾斜角度

垂直于其内表面的倾斜墙的角度。




外侧倾斜角度

垂直于其外表面的倾斜墙的角度。

等同于常规的“倾斜角”参数


墙体几何方法

统一的、梯形或多边形。





墙空层厚度

结构被设为“空层”的墙层厚度

可在选项 > 项目个性设置 > 计算单位&规则中设定空层。


洞口内表面的分析表面积

墙的内表面上所有墙洞（窗、门、空洞口）的表面积。

基于从墙中剪切GDL洞口而产生的洞口的表面计算。


洞口外表面的分析表面积

墙的外表面上所有墙洞（窗、门、空洞口）的表面积。

基于从墙中剪切GDL洞口而产生的洞口的表面计算。


墙内洞口的解析体积

所有墙洞口（窗、门、空洞口）的体积。

基于从墙中剪切GDL洞口而产生的洞口的体积计算

SEO不考虑在内。

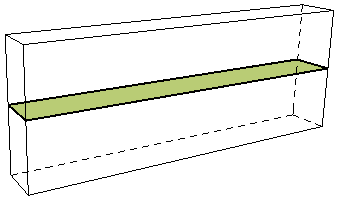

墙面积

如同平面图显示的墙元素的水平横截面面积。

面积可依靠于其平面图投影设置进行变化（比如，仅剪切 vs. 带顶部投影）。

墙相交对周长值没有影响。


墙体内门的结合宽度

所有在墙中放置的门的名义宽度（按门设置中的定义）总和。




墙体内窗的结合宽度

所有在墙中放置的窗的名义宽度（按窗设置中的定义）总和。




内表面墙的条件长度

沿着内表面的墙体长度－该长度可在已定义的计算规则中进行条件设置。

条件: 减去超过给定长度的洞口长度部分，可在选项> 项目个性设置> 计算单位 & 规则 (“通过…扣减墙体长度”)中定义。


外表面上墙的有条件的长度

沿着内表面的墙体长度－该长度可在已定义的计算规则中进行条件设置。

条件: 减去超过给定长度的洞口长度部分，可在选项> 项目个性设置> 计算单位 & 规则 (“通过…扣减墙体长度”)中定义。


内表面的条件表面积

内表面上墙体的表面面积－该面积可在已定义的计算规则中进行条件设置。

条件: 减去超过给定面积的洞口表面部分，可在选项> 项目个性设置> 计算单位 & 规则 (“通过…扣减墙体表面”)中定义。

通过修剪和SEO进行扣减。


外表面的条件表面积

外表面上墙体的表面面积－该面积可在已定义的计算规则中进行条件设置。

条件: 减去超过给定面积的洞口表面部分，可在选项> 项目个性设置> 计算单位 & 规则 (“通过…扣减墙体表面”)中定义。

通过修剪和SEO进行扣减。


内表面的条件墙表皮体积

墙内表面上的层体积－该体积可在已定义的计算规则中进行条件设置。

条件: 减去超过给定大小的洞口体积部分，可在选项> 项目个性设置> 计算单位 & 规则 (“通过…扣减墙体积”)中定义。

通过修剪和SEO进行扣减。


外表面的条件墙表皮体积

墙外表面上的层体积－该体积可在已定义的计算规则中进行条件设置。

条件: 减去超过给定大小的洞口体积部分，可在选项> 项目个性设置> 计算单位 & 规则 (“通过…扣减墙体积”)中定义。

通过修剪和SEO进行扣减。


墙的结束厚度

梯形墙的结束厚度

在墙设置中分配给梯形墙的次厚度。


墙的内表面的总表面积

墙的总表面积 - 包括任何洞口的面积 - 在内表面。

通过修剪进行扣减。SEO忽略。


墙的外表面的总表面积

墙的总表面积 - 包括任何洞口的面积 - 在外表面。

通过修剪进行扣减。SEO忽略。


内表面的表面

分配给墙的内表面的表面名称。




参考线的长度

墙参考线的长度。




墙在中心的长度

沿着墙的中心线，从一端测量到另一端的墙长度。





墙内表面的长度

沿着墙的内表面，从一端测量到另一端的墙长度。




墙外表面的长度

墙的长度，沿着墙的外表面，从一端测量到另一端的墙长度。




墙的最大高度

至最高点的墙体高度。

参照屋顶修剪。

修剪和SOE可忽略。


内表面的墙表皮的最大高度

墙表皮的高度，在墙的内表面达到其最高点。

参照屋顶修剪。

修剪和SOE可忽略。


外表面的墙表皮的最大高度

墙表皮的高度，在墙的外表面达到其最高点。

参照屋顶修剪。

修剪和SOE可忽略。


内表面的墙表皮的最小高度。

墙表皮的高度，在墙的内表面达到其最低点。

参照屋顶修剪。

修剪和SOE可忽略。


外表面的墙表皮的最小高度。

墙表皮的高度，在墙的外表面达到其最低点。

参照屋顶修剪。

修剪和SOE可忽略。

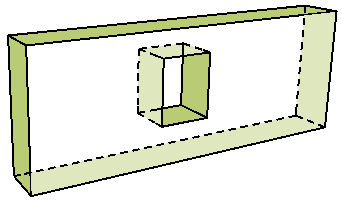

边缘的净表面积

所有墙边缘面积的总和。通过修剪和实体元素操作扣减。




内表面的净表面积

内表面的墙面积。

通过洞口、修剪和实体元素操作扣减。


外表面的净表面积

外表面的墙面积。

通过洞口、修剪和实体元素操作扣减。


相交柱的数目

与墙相交的柱的数目




墙中门的数目

墙中门元素的数目




洞口的数目 (空洞的数目)

墙中空洞口对象的数目




墙中窗的数目

墙中窗元素的数目




外表面的表面

分配给墙的外表面的表面名称。




参考线的位置

在墙设置中设定（外表面、内表面或中心）。

用于复合墙：也可以是核心外表面、核心内表面或核心中心。

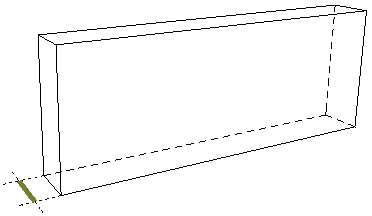

墙厚度（丢弃的）

丢弃的。参见常规厚度区域。




内表面的墙表皮厚度

用于复合墙：墙内表面上的表皮厚度。

每个复合层的厚度都在选项>元素属性>复合结构中定义。


外表面的墙表皮厚度

用于复合墙：墙外表面上的表皮厚度。

每个复合层的厚度都在选项>元素属性>复合结构中定义。


内表面的墙表皮体积

墙内表面上的表皮净体积。

减去表皮上的洞口体积

通过修剪和SEO进行扣减。


外表面的墙表皮体积

墙外表面上的表皮净体积。

减去表皮上的洞口体积

通过修剪和SEO进行扣减。


墙倾斜类型

直、倾斜、或双倍倾斜。

在墙设置中的几何形状和定位面板上进行设置
