批注条目显示

批注条目不是模型视图的一部分,也不会元素清单上列出。您可以在批注工具面板中,或通过模型视图对其在屏幕上进行单独显示和隐藏。

此页的主题:

导航至批注条目

显示/隐藏批注条目

通过模型视图显示/隐藏批注条目

当前批注条目元素的缩放

选择当前批注条目中的元素

导航至批注条目

在批注工具面板上,双击一个批注条目在合适的ARCHICAD窗口中打开。如果视图已经被附加,相应的模型视图将打开,使用相同的相机位置。

重新定义批注条目中的楼层标高

显示/隐藏批注条目

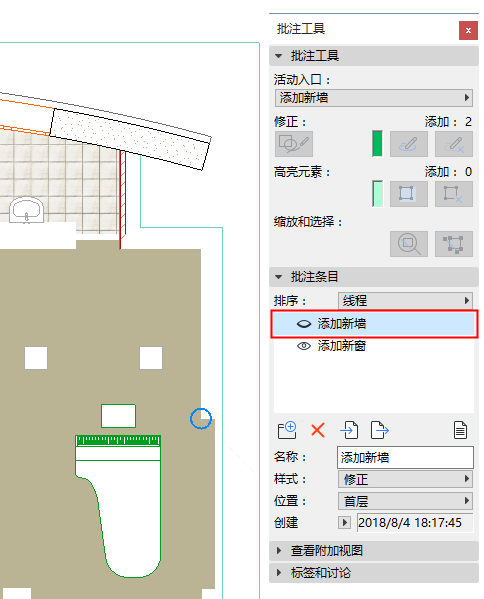

使用批注条目面板上的眼睛图标来显示或隐藏当前平面图中的批注。


隐藏批注条目

仅当前激活的窗口内创建的条目可用于批注工具面板。剩余的条目是灰色的。双击条目并在对应窗口中打开。

通过模型视图显示/隐藏批注条目

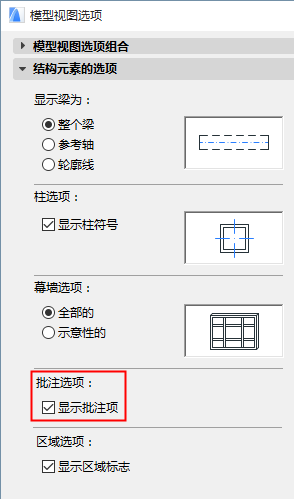

一个项目的批注条目默认是显示的。要隐藏它们,不勾选文档>模型视图>模型视图选项 对话框中相应的控制项。


当前批注条目元素的缩放

在批注工具面板中, 点击 集中于元素按钮。


选择当前批注条目中的元素

在批注工具面板上, 点击选择元素
