使用BIM协同格式导出/ 导入批注 (BCF)

在IFC中交换模型时,使用此特性导入和导出BCF格式的批注。

从ARCHICAD的批注面板中,您可以导入一个BCF (BIM 协作格式) 文件,其内容已转换至位于ARCHICAD中的批注条目内。添加您自己的批注修改后,您可以将它再次导出为BCF文件。即便有多个交换循环,批注条目仍会记录BCF文件内的参考元素 (有其 IFC 全局唯一标识符,IFC GlobalId)。

以数据交换为基础的BCF特别适合标记修改或碰撞 (例如,在建筑和结构元素之间)。

注释:

BCF是一个被buildingSMART官方认可的开放标准格式。BCF被很多结构、MEP和模型检测程序使用来把注释、截屏、相机位置和3D剖切面添加到IFC模型中。

将ARCHICAD项目导出为IFC格式时,要在BCF工作流程中使用,请确保使用转换器选项导出选项,以保留元素的全局IFC的ID。参见IFC 全局唯一标识符属性(全局Id)

本节主题:

导出批注为BCFzip 文件

从BCFzip 文件中导入批注

在项目批注中使用BCF的工作流

导出批注为BCFzip 文件

1。在批注工具面板中选择一个或多个批注条目。

2。点击导出所选批注按钮。

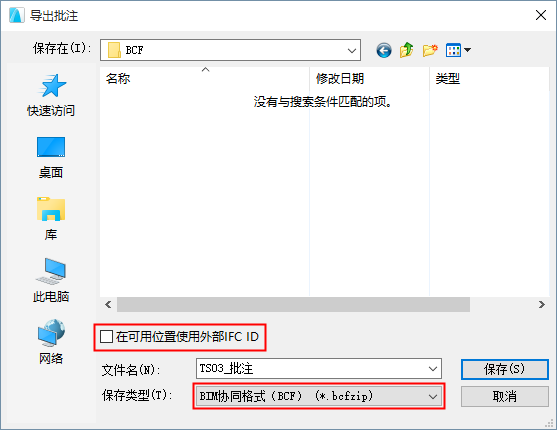

3。在出现的对话框中为文件命名。应该保存为 BCFzip 格式。(不论有多少选定的批注条目,它们全部被压缩到一个BCFzip 文件中。)

在BCF zip 格式中,条目包括附加视图,命令,相机位置和3D剖切面(如果有的话)。ARCHICAD 保留元素原始的IFC 全球唯一ID,通过信息的多种交流与元素的迭代次数保持联系。


4。根据工作流程勾选 使用外部IFC ID 框:

背景:BCF支持应用可基于IFC ID识别IFC模型中的BCF评论相关元素。这些IFC ID被保存在IFC模型和BCF文件中。

在可用位置使用外部IFC ID:如果您仅仅使用外部参考模型元素作为参考元素,您需要勾选此框,并且您不会导出一个新的带有上述元素的IFC模型。

-“仅参考元素”:即,您使用从其他程序中导入的IFC模型元素仅作为参考 (例如,查看其几何结构或核实其参数);您不能将它们合并到项目中。

取消选中此框,如果外部参考模型元素被用作项目中的原生的元素,或如果您计划将其包含在导出的IFC模型中。在这种情况下 (未选中该复选框),"ARCHICAD IFC ID" 数据将被导出用于BCF项目和所有IFC模型项目。

-“自然元素”:您把导入的IFC模型元素作为您自己项目的活跃部分 (例如,您把导入的,详图结构框架部分放置在您自己项目的图层上)。您将继续把整个项目另存为一个IFC模型。在这种情况下,不选中该复选框:ARCHICAD IFC ID 数据将与导出一起使用。

从BCFzip 文件中导入批注

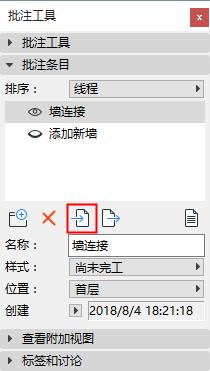

1。在批注工具面板上点击导入批注条目按钮。

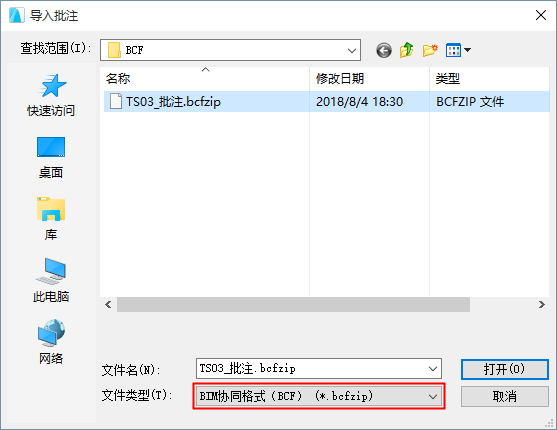

2。浏览一个BCFzip 格式的文件。


注意:当导入一个BCF文件时,您也需要再导入您创建的ARCHICAD模型中的IFC文件 。BCF文件中的元素将识别在其自然元素中的ARCHICAD元素,因为ARCHICAD元素已经包含在相应的IFC GUID中。

3。点击打开

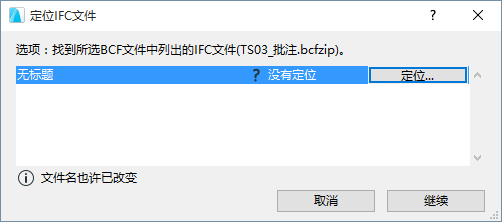

4。定位IFC文件对话框出现。


在此,您可以有选择地浏览和定位BCF条目中参照的IFC文件。列出IFC文件名称:选择一个并点击 定位来浏览文件位置。(依据其GUID识别IFC文件,而不是其名称。)

注意:定位参考的IFC文件是可选择的。点击继续 跳过此步骤。但是,如果您希望定位参考的文件,例如,复合元素在IFC导出中被分解并因此被分配给不同的GUID:在此定位的初始文件将允许BCF文件鉴定初始元素。

5。点击 继续

ARCHICAD将分配给模型的BCF数据 (截屏,相机位置,剖切面,和状态)合并到一个或多个批注条目。现有的批注条目被更新,评论被合并。

BCF批注样式是根据ARCHICAD批注样式进行复制的。

当您双击批注条目时,程序选择并缩放到分配给附加视图的相机位置上的BCF评论 (如果可用)。如果模型属于主项目的一部分(例如,通过合并或热链接),其他元素也将被识别。

在项目批注中使用BCF的工作流

范例1

ARCHICAD模型包括整个结构模型加上MEP模型,通过IFC从MEP程序中导入。ARCHICAD的碰撞检查将检测碰撞。该碰撞作为批注条目出现。将该批注条目 (以BCF格式) 发送给MEP 工程师,他可以用评论的形式在他/她自己的项目中查看发布。

范例2

CAD管理员使用一个支持BCF格式的IFC模型检查器。CAD管理员将所有IFC模型导入到一个项目中,并评论发布。他/她然后将这些BCF格式的评论发送到各种利益相关者 - 包括使用ARCHICAD的设计者,他可以查看IFC模型并使用标注与指出的发布保持联系。

注意:Solibri 模型检查器和Tekla BIMsight支持BCF作为一个本地函数。Revit通过第三方插件,诸如Kubus插件,支持BDF工作流 .

范例3

ARCHICAD设计者将结构模型发送给结构工程师(以IFC 格式,连同BCF格式中的批注条目)。结构工程师使用Tekla Structures查看模型。由于BCF的兼容性,工程师可以轻松的找到被修改的元素。

注意:将ARCHICAD项目导出为IFC格式时,要在BCF工作流程中使用,请确保使用转换器选项导出选项,以保留元素的全局IFC的ID。

参见IFC 全局唯一标识符属性(全局Id)
