使用PDF导出/导入批注

将ARCHICAD视图或布图保存或发布为PDF格式,然后将这些PDF发送至批注评论应用供咨询师评价 (比如Bluebeam)。

然后通过批注工具面板将PDF批注导回ARCHICAD。导入的批注会显示在ARCHICAD初始源视图中合适的位置。

根据所需重复过程。每次从PDF中重新导入批注时,您可以决定跳过或执行从前期复制或修改批注的步骤。

注释:

只有当标记视图在ARCHICAD中生成时,此方法才有效。

在Mac上不要使用预览工具来为工作流程标记PDF。

为批注创建PDF文档

在ARCHICAD中,使用发布器来创建以PDF为基础的发布器集或发布器项。

参见使用发布器创建PDF输出

然后将产生的PDF发送至顾问,以便于在外部应用中批注。

将批注导入至ARCHICAD

一旦PDF已在浏览应用中被标记,那么我们可以将这些批注导入至初始的ARCHICAD视图中:

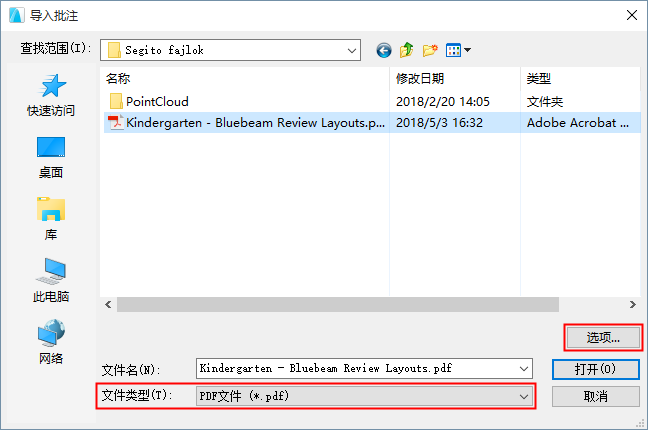

1。打开批注工具面板(文档>批注工具)。

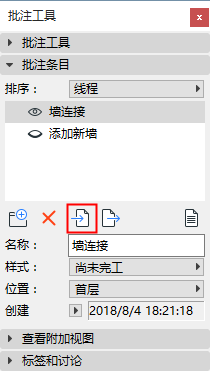

2。在批注工具面板上点击导入批注条目


3。浏览一个PDF格式的文件。


4。点击 选项 打开批注导入选项。

导入标记:选择选项

在此对话框中确定导入批注在ARCHICAD中显示的方式。

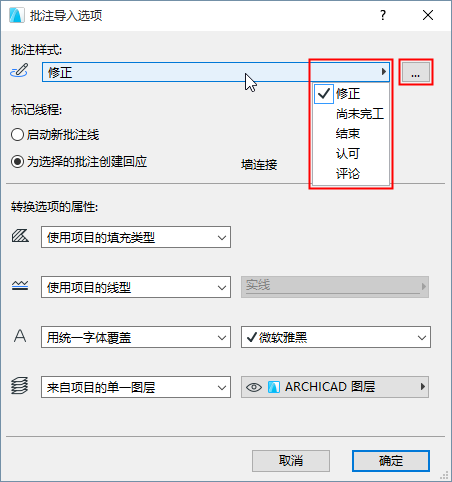

批注样式

点击弹出框为导入批注选择一种批注样式。


注意:ARCHICAD批注条目已根据选定批注样式显示。一个类型包括两个颜色:一个用于修正,一个用于高亮。为创建或重新定义项目的批注样式,可点击按钮访问批注样式。

批注样式对话框

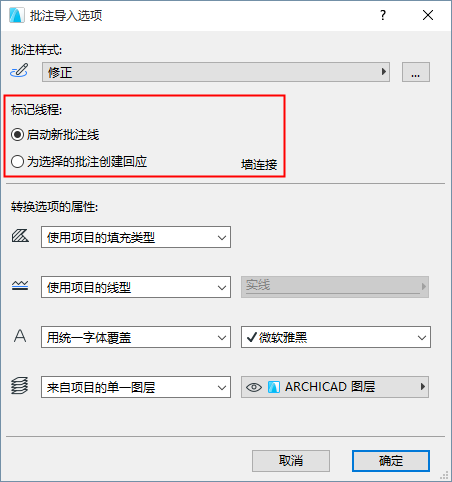

标记线程

选择一个选项来确定导入批注在批注工具面板中的显示方式。


启动新批注线程:导入的批注条目可构成它们自己的线程。(在批注工具面板上, 您可以按照线程对条目进行排列。)

为选择的批注创建回应:如果一个批注条目已在批注工具面板中被选中,那么该选项是可用的。选择此项列出位于当前活跃条目之下的导入批注条目并作为子条目。

提示:为导入批注创建一个独立的”类别“,首先要在批注面板中创建一个新的批注条目,并为其命名(如”来自PDF的导入批注“。) 选中此新建条目,导入PDF批注,并使用”创建应答至……“选项。导入批注将会列在此批注之下(使用排列通过:线程)

转换选项的属性

为您正在导入的批注条目选择关于其填充、线型、字体和图层的转换方式。

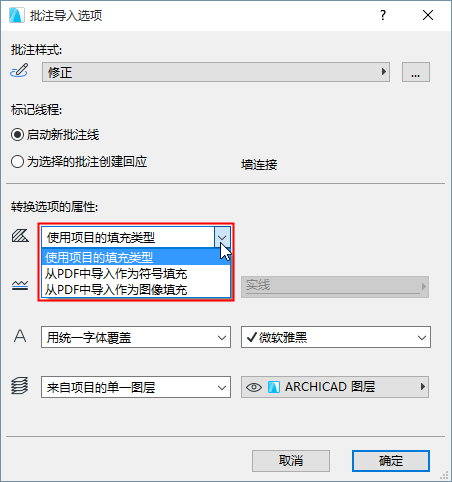

填充


使用项目的填充类型:没有新的填充类型会从PDF中导入。任何在项目中没有副本的导入填充都会被转换为实体填充。

从PDF中作为符号填充导入:新的矢量填充属性可在项目中创建,且用于导入填充项。例如:“60% PDF实体填充”)

从PDF中作为图像填充导入:对于在项目属性中没有对应副本的图形基元中的任何填充,将创建一个新的图像填充属性。

注意:如果生成一个图像填充,那么图像填充将被添加到项目的嵌入图库中。如果您在一个团队合作的项目中工作,您必须有必要的访问权限:图库部件 - 创建

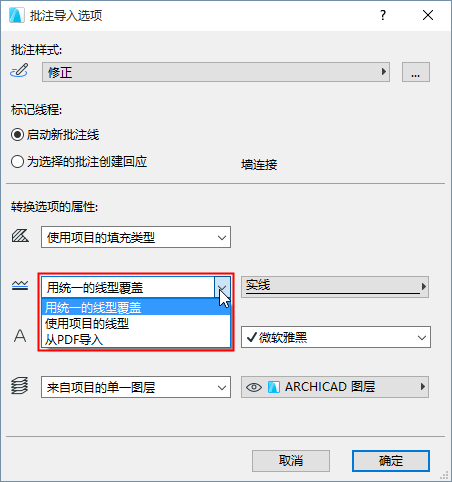

线型


使用项目的线型:没有新的线型可导入。批注项目可使用相似的现有ARCHICAD线型显示(如实线、虚线、点划线等)。如果相应的线型在ARCHICAD项目中不存在,那么会使用一条实线代替。

用统一的线型覆盖:选择项目线型中的其中一种。导入批注可通过此线型显示。

从PDF导入:批注项目的线型可被导入和添加至ARCHICAD项目中。

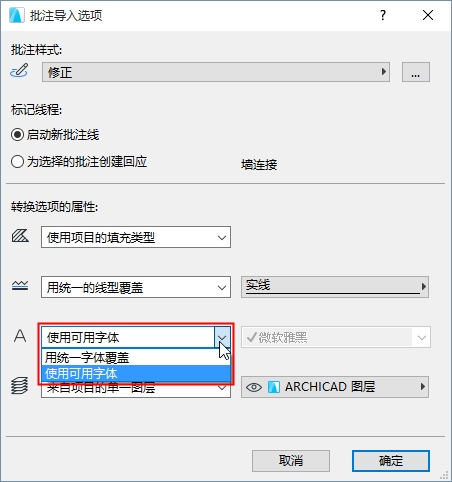

文本字体


用统一字体覆盖:选择项目字体类型中的一种以显示导入批注文本项目。

使用可用字体:导入的批注文本可使用ARCHICAD项目中的相似字体进行显示。

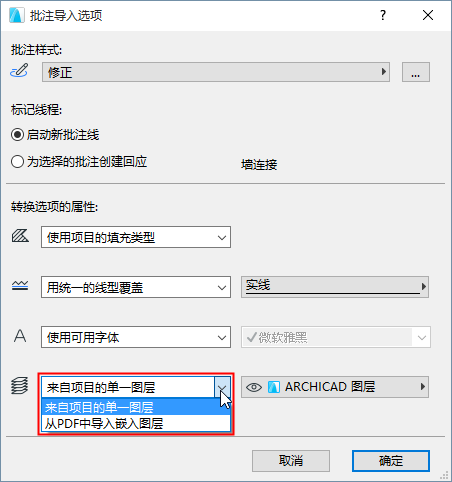

批注条目图层


来自项目的单一图层:选择项目图层中的其中一种。导入批注可放置在此图层上。

从PDF中导入嵌入图层:批注条目可按照其在PDF源文件内对应的嵌入图层分布(如果有)放置在图层上。这些嵌入图层将会被添加到您的ARCHICAD项目中。

在设置完批注导入选项后,点击确认 以返回到导入批注对话框。

导入标记:打开文件

一旦您已经设置了导入选项:

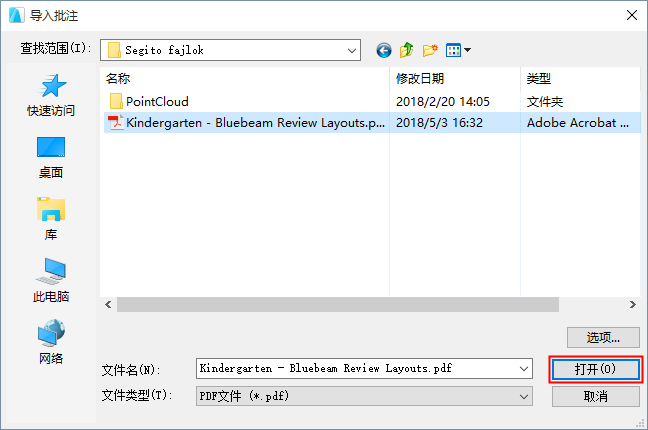

1。点击打开


2。选择要导入的批注对话框中,浏览带标记的PDF源文件。


3。根据需要过滤标记:

跳过复制标记:复制那些已经导入至ARCHICAD中的标记,并且之后它们在PDF中也没有任何修改。勾选此项以跳过导入这些复制标记的步骤。

跳过修改标记。修改早已被导入至ARCHICAD中的标记,但之后它们会在PDF中被修改。勾选此项以跳过导入这些标记。

跳过未知标记:部分外部标记应用并未将唯一的ID分配给标记条目。因此,这些标记不能被识别为新的、复制的或已修改的标记。勾选此项以跳过导入这些标记的步骤。

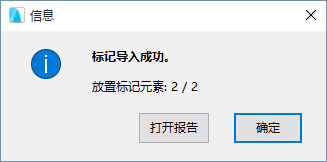

4。点击导入。一个信息对话框出现了:


5。执行下列其中一个操作:

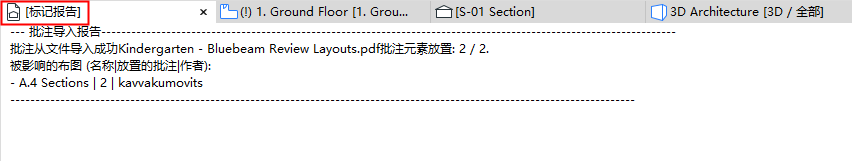

点击 打开报告以查看关于被添加到初始ARCHICAD视图中标记的总结

点击 确认 跳过此报告


6。 导航至ARCHICAD视图查看这些标记。

参见 项目批注 获取使用ARCHICAD中批注条目工作的细节。
