碰撞检查

使用此功能,识别模型中3D元素之间的碰撞。当两个及以上的元素发生物理相交时,碰撞检查就发生了。

碰撞检查就是检查任意两族元素之间的碰撞。根据您选择的标准定义元素组合。

例如,您可以运行碰撞检查:

建筑结构和MEP元素之间。(MEP元素可源自于热链接的或合并的外部MEP IFC文件,或ARCHICAD中的其他模型。)

混凝土和钢结构元素之间

被分类为不同产品/元素类型的元素之间(通过Uniclass、OmniClass、 UniFormat 或其他分类系统)

为检测逃生路线或残障人士通道的净空间隙

仅可在平面图和3D窗口中应用碰撞检查。

本节主题:

理解碰撞

运行碰撞检查

定义碰撞组合

设置体积/表面容许值

免除建筑材料的碰撞检查

示例:净空碰撞检查

理解碰撞

仅考虑可视图层上的元素

仅仅有接触的元素不会被统计为碰撞元素

基于优先级的连接不会导致碰撞

不考虑实体元素操作

不考虑3D 剪切平面

您可以为碰撞体积和/或表面进行容许值定义: 如果碰撞体积/表面面积没有超过定义的容许值,那么就不会被视为一次碰撞。

参见设置体积/表面容许值

建筑材料状态(”参与碰撞检查“属性)将被考虑在内

参见免除建筑材料的碰撞检查

运行碰撞检查

1。转到平面图或3D窗口。

2。转到 设计 > 碰撞检查

3。在对话框中,定义您想要选中的两组3D元素的标准。

 如果选中任何元素,碰撞检查将仅检查所选元素! 任何当前选择的回馈,请参见对话框的顶部。

CollisionDetection1.png    CollisionSelected.png

更多信息,参见定义碰撞组合

4。根据需要设置表面和/或体积容许值。

更多信息,参见设置体积/表面容许值

5。按下 勾选 以运行碰撞检查。

6。查看碰撞检查报告:


如果存在碰撞:

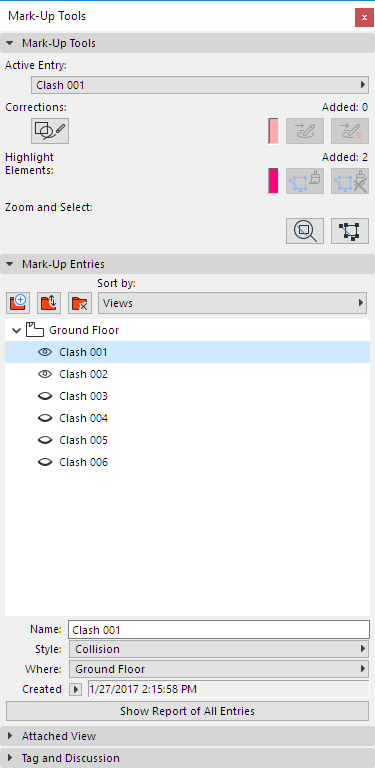

7。点击 继续 打开批注工具面板(如果尚未打开)。


每个碰撞都是默认命名的:碰撞加上一个编号。

碰撞将自动分配标题为“碰撞”的批注样式。如果这个样式并不存在与此项目中,将被自动创建。

参见批注样式对话框

使用批注功能高亮并放大碰撞,按需要编辑或添加批注注释。在修正碰撞之后,您应从批注条目中删除它。

参见项目批注

定义碰撞组合

要查看所有元素类型之间的碰撞,每个组合使用同一标准。

只选中3D元素和MEP元素之间的碰撞,将其中一个组合限制分类为MEP的元素。

点击 添加 以打开对话框,选择要限制的类别的任何信息和参数。


使用保存的查找&选择标准设置,定义一个碰撞组合:点击在添加按钮上的箭头,列出项目的标准设置:


如果您在此拾取标准设置,其内容将覆盖组合的当前标准。

如果设置组合中包含不适用于碰撞检查的标准(例如,2D元素类型,或IFC信息),则被列出的标准设置可能被禁用,如

设置体积/表面容许值

此外,为元素冲突部分的体积和表面定义容许值。

如果冲突部分的体积或(如果已经定义)碰撞部分的表面面积超过了容许值,那么就认为元素之间发生了碰撞。

注意:这里显示的单位是项目的工作单位 (选项> 项目个性设置)。


体积容许值

碰撞检测通常以冲突部分的体积 作为检测碰撞是否发生的参数。

您可以设置一种另外的体积容许值: 如果两个元素碰撞部分的体积超过了容许值,那么这两种元素就被视为发生了碰撞。

检查表面碰撞

作为一个附加选项,碰撞检查功能也可以检查碰撞部分的表面面积。如果你启用了表面检查并设置了容许值,那么如果碰撞表面面积超过了设定的表面容许值,元素间就被视为发生了碰撞。

注意:如果表面检查处于开启状态,即使碰撞体积可能没有超过体积容许值 ,两个元素也有可能会被认为已发生了碰撞- 因为碰撞表面面积已经超过了表面容许值。参见下面的例子。

示例:带体积/表面公差的碰撞检查

根据下面显示的容许值设置运行碰撞检查。

以下两个立方体的体积都为1立方米。它们轻微地碰撞; 重叠体积很少(并没有超过体积公差),但重叠面积较大(超过了表面公差)。因此:碰撞检查认为这两个元素已经发生了碰撞。


两个碰撞元素(基于碰撞部分的表面面积)

示例:净空碰撞检查

我们会在模型3D视图中检测净空碰撞。

注意:净空高度可视性可在文档> 模型视图 > 模型视图选项 (楼梯选项)中打开。


1。转到 设计 > 碰撞检查

2。在对话框中定义碰撞条件。


对于组1: 所有3D元素

对于组2: 楼梯,考虑楼梯模型的净空部分。

3。按下 勾选 以运行碰撞检查。

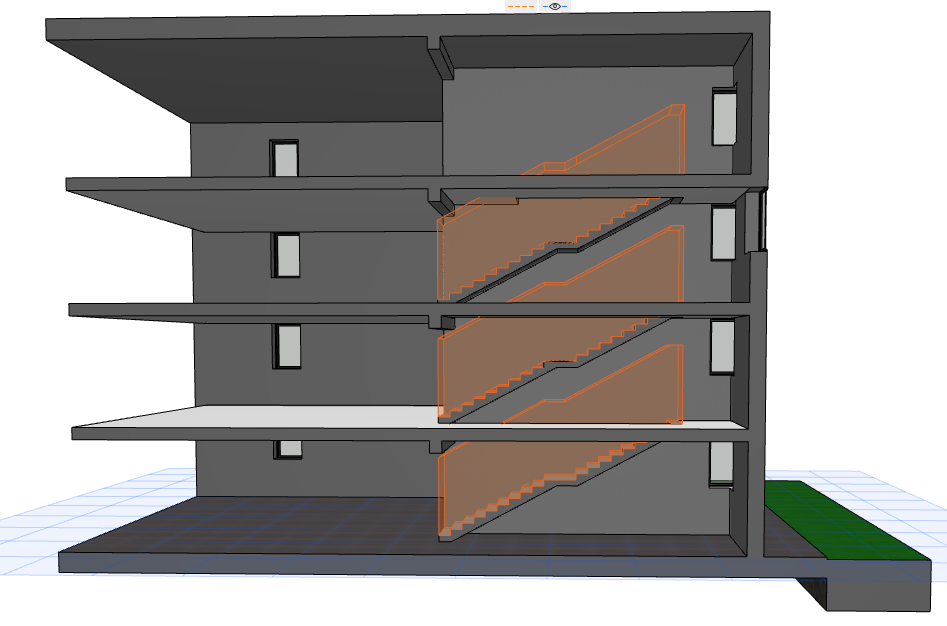

4。查看碰撞检查报告:检测到一次碰撞。


5。点击继续 以打开标记面板查看并缩放模型中的碰撞。


免除建筑材料的碰撞检查

碰撞检查也要考虑到元素的建筑材料。可以在碰撞检查中设置建筑材料,在选项 > 属性 > 建筑材料中,使用建筑材料的信息面板中复选框“参与碰撞检查”。

如果复选框被关闭,那么建筑材料将不能参与碰撞检查。


例如,一个作为风口使用的穿过建筑材料的MEP元素(例如,风管),将不被视为碰撞。
