洞口标签

“能量模型检查”面板里的“洞口”标签页,列出了建筑外部洞口的空间边界,及其所有与能量模拟相关的物理属性。

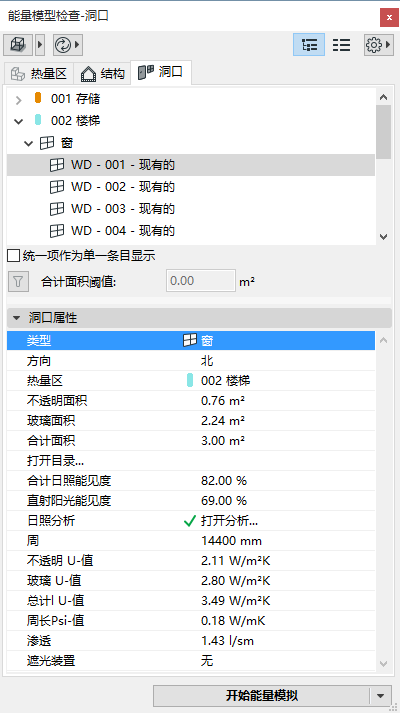

洞口页面的树状视图用易于理解的图形的方法精确显示属于热量区的门,窗和透明的幕墙面板。如果选定了一个洞口,其属性在洞口属性截面的页面底部显示。


洞口数据

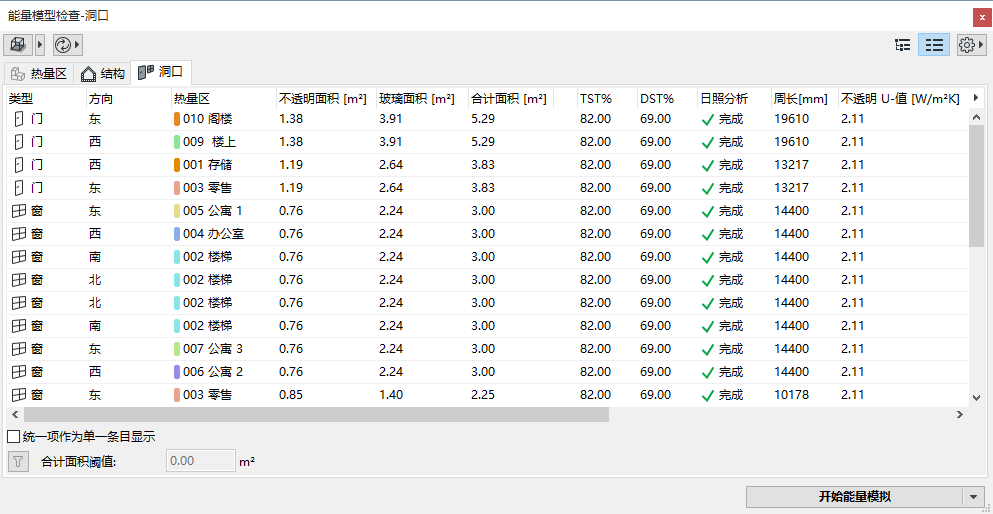

洞口列表可以通过表格或树状图的格式查看;每一列代表一个数据类型。这里有两种数据类型:

ARCHICAD模型的数据类型(直接从BIM获取):

在洞口的情况下:热量区分配,日照分析结果,方向,ARCHICAD洞口类型,面积 (玻璃的与不透明的合计),边框周长,翻新状态。

另外的数据类型(由用户分配给洞口列表项):

在洞口的情况下:全部的和直射阳光能见度,U-值 (用于玻璃,不透明面积,周长和整体), 周长Psi值,遮光装置,渗透

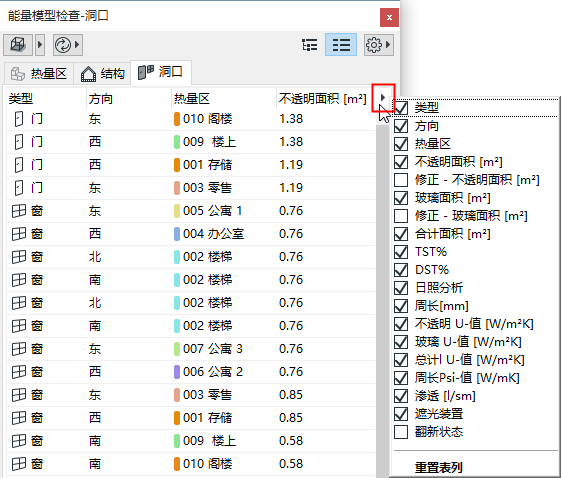

根据需要显示或隐藏这些数据类型:

在树状视图中:右击任何结构属性列表项目来显示或隐藏数据类型

在列表视图中:点击右边的箭头,显示或隐藏表格的列


在列表视图中,您可以依据通过点击属性标题按钮获得的任何属性重新排列列表。

对于每个洞口列表项,下列数据现在在列里:

热量区分配

方向和ARCHICAD洞口类型

日照分析结果

参见日照分析

洞口透明面板的数据描述:

-玻璃面积,边框周长

-玻璃U-值

-总太阳光穿透率(TST):包括直射日光传输和向内再发射的太阳光吸收部分的对象所传输的入射太阳辐射百分比。TST 除以100,等于太阳辐射得热系数(SHGC) 或者g-值。

-太阳光直接透射比(DST)

洞口不透明面板的数据描述:

-不透明面积,周长,U值和Psi-值

-渗透:所选洞口的透气性(典型的出现在沿周长,在边框与墙的连接处)

遮光装置分配

翻新状态:

统一项作为单一条目显示

勾选列表视图洞口页面最左下角的复选框,让ARCHICAD模型中,相同数据类型的每一个空间边界都合计为一个单一的洞口列表项,并在列表区域里显示面积总和。


合计面积阈值

为过滤掉微小区域中的洞口列表项,在洞口列表底部的“合计面积阈值”区域输入一个值。总面积 (不透明的 + 玻璃的)小于该值的洞口将不被列出,并且将不被计算引擎考虑。(如果您稍后降低该面积阈值,如果适用,被过滤掉的洞口将重新出现。)

设置合计面积阈值将帮助您过滤掉对能量评估无关紧要的区域,产生更多易于管理的洞口列表。

洞口面积修正

两列都可用于手动修正洞口面积:“修正- 玻璃面积” 和 “修正 - 不透明面积。” 在该列中输入一个正数或负数值。在 “面积”列中该项目的值将相应调整;修正的面积值 (如果是正数)将被用于计算引擎。

日照分析

模型检查面板的洞口页面允许对于ARCHICAD建筑模型的每个透明的区域边界单独分析(列表,编辑和可视化)。必须利用模型-以太阳辐射研究为基础, 穿过建筑外壳每个单独的透明元素的太阳能增益可以精确决定。为了利用全年太阳能增益的好处同时避免其不利影响,该高级工具能让建筑师在战略的高度确定涉及环境和建筑的几何图形的每个独立的门窗布局的位置。

该功能考虑了在建筑能耗模型视图中可见的所有ARCHICAD 对象和元素,来计算建筑模型上每个光滑洞口上直接的太阳辐射。此外,ARCHICAD平面对象充当智能遮光装置,作为在参考年中预定的遮光能力,使其可能成为遮光的针叶类或落叶类植物中的因素。

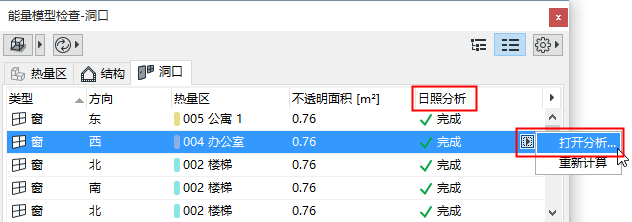

选择任何洞口列表项,然后点击日照分析中的 打开分析 来激活以太阳辐射研究为基础的模型专用的对话框。


日照分析对话框有两个标签页。用每年中的天作为x轴,每天中的小时作为y轴,两个显示图表显示计算参考年中每个小时。

GlazedPercentage.png     EnergyTransmissionSolar.png

悬停在“直接暴露于阳光下的玻璃面积百分比”图形上来获得每小时数值的精确读数,或使用图形上的彩色代码来查看,100% 暴露在阳光下用亮黄色,0%暴露在阳光下 (全部为阴影)用蓝色, 当正在讨论中的洞口部分被阳光辐射时黄色阴影表示每年的次数。该视图忽视了天气文件中指定的阴天。

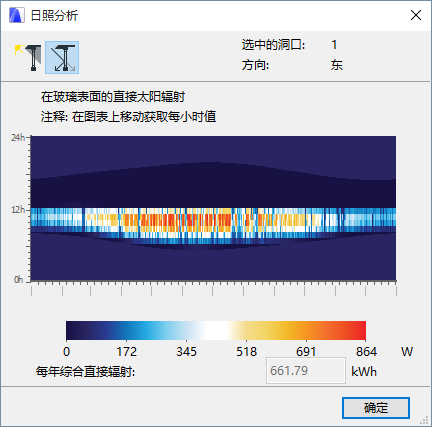

悬停在“穿过玻璃面积的能量传输”图形上来获得穿过洞口的每小时能量传输的精确读数,或使用图形上的颜色代码来查看能量传输强度:最强烈的是亮红色,0是蓝色,而两个极端表面中间能量流数值之间的是渐变的颜色 。该视图考虑了天气文件中指定的阴天并且以kWh显示“年度直接辐射综合值”的结果。

注意:如果在洞口列表中选定了多个项目,或选定了一个单一项目但 显示统一的项目作为单一项目 选项是激活状态,那么日照分析对话框将显示反映所有选中的洞口项目的太阳辐射数据,并组合。
