建筑能量模型可视化

能量模型检查面板左上角的在3D中显示所选项按钮,使您可以以不同方式看到能量模型。

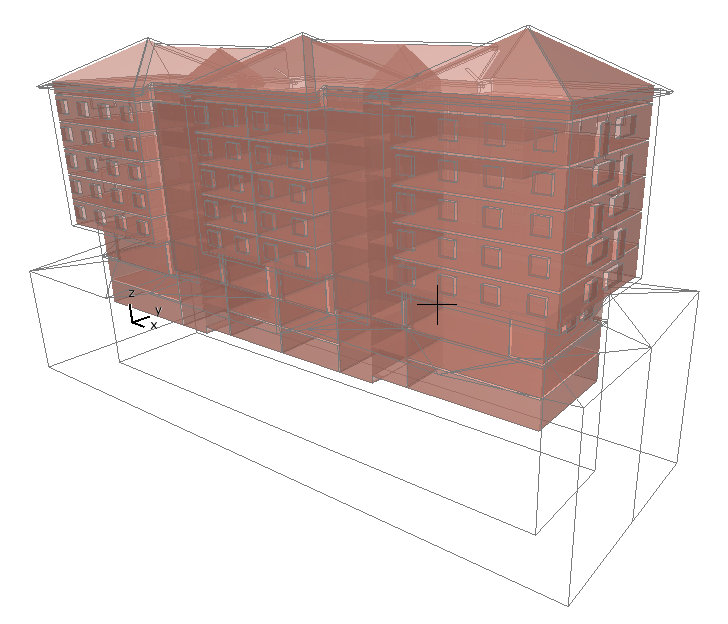

显示区域值

“显示区域体积”功能可以用于在3D中可视化内部空间。

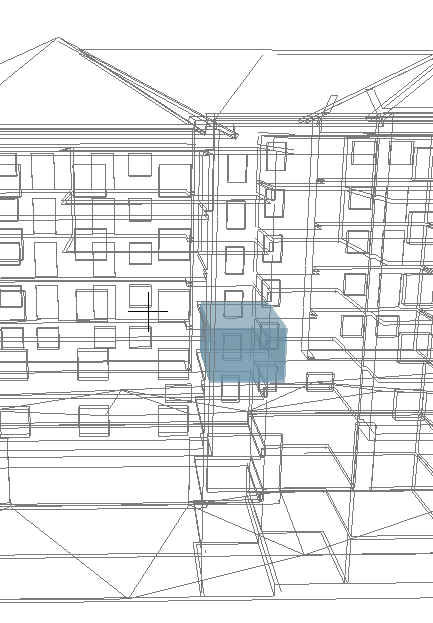

显示未使用区域

显示未使用区域功能让可视的ARCHICAD区域高亮,这些区域不属于建筑能量模型中的任何热量区。

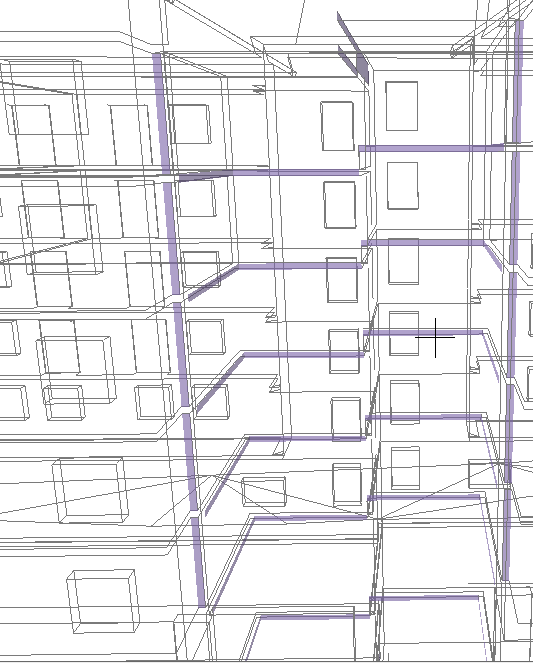

显示未遮盖面积

“显示未遮盖面积”功能,高亮不与其关联的没有空间边界的表面。理想地,所有建筑结构和洞口表面都被空间边界覆盖;因此这些未覆盖区域指出了建模的不准确性。

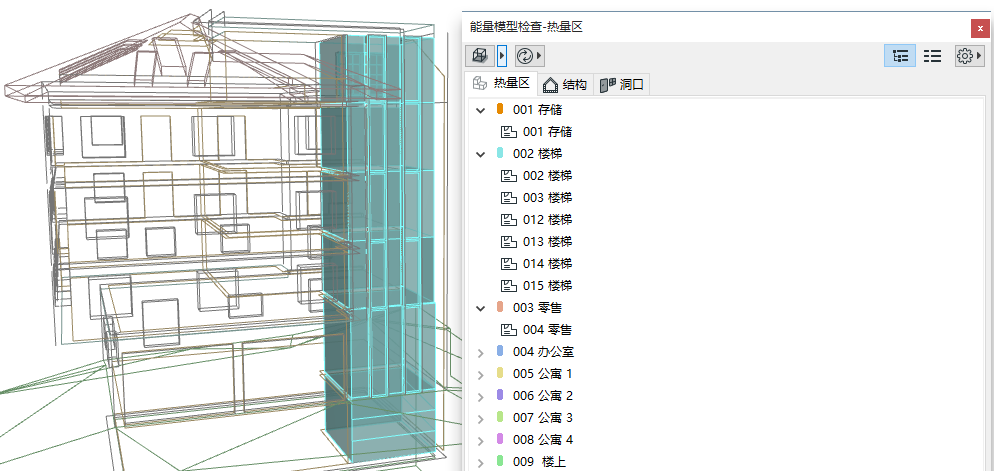

热量区可视化

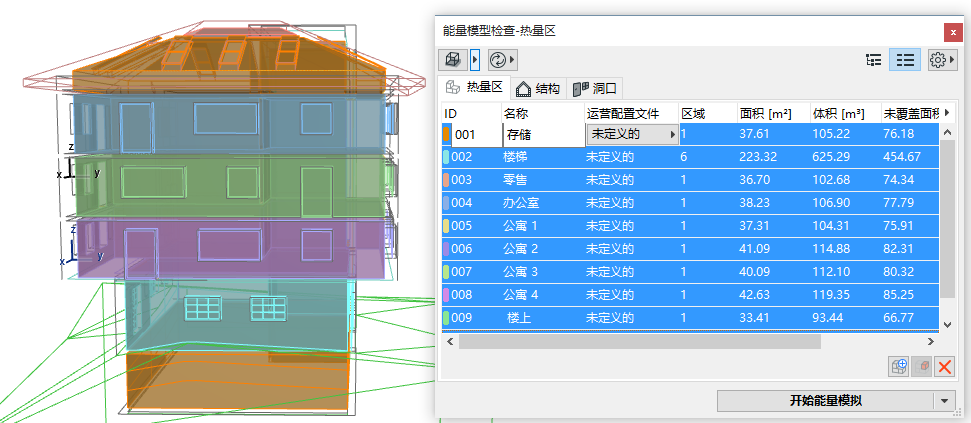

在能量模型视图中,在热量区列表中选定的项目在3D模型上用实体颜色同时高亮。

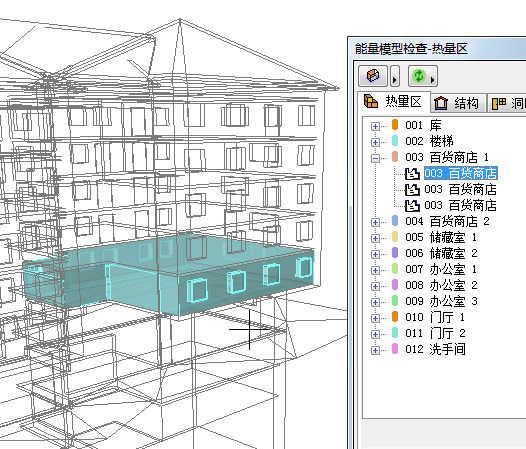

当该功能激活时,未选中的模型元素在线框图中显示。在树状视图中,也可以选择并逐一显现组成热量区的区域。



结构的可视化

在“能量模型视图”中,在结构列表中选择的空间边界,显示在ARCHICAD建筑模型里。从结构列表里选择一个或多个项,然后点击“在3D中显示所选项目”(当该功能激活时,未选择的模型元素在线框图中显示)。

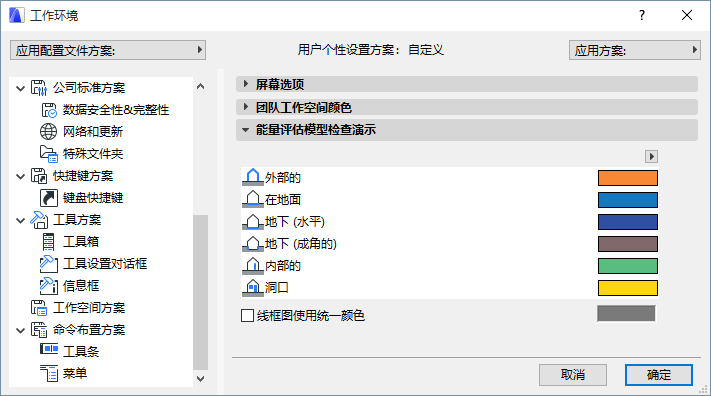

一个单独的颜色被分配给“能量模型”视图里的每个空间边界类目。

参见自定义能量模型检查的颜色


一个单独的ARCHICAD元素(如一个延伸到地面以上和以下的墙)可能包含多个空间边界,因此可能在结构列表中出现几个不同的条目(在不同方向)。

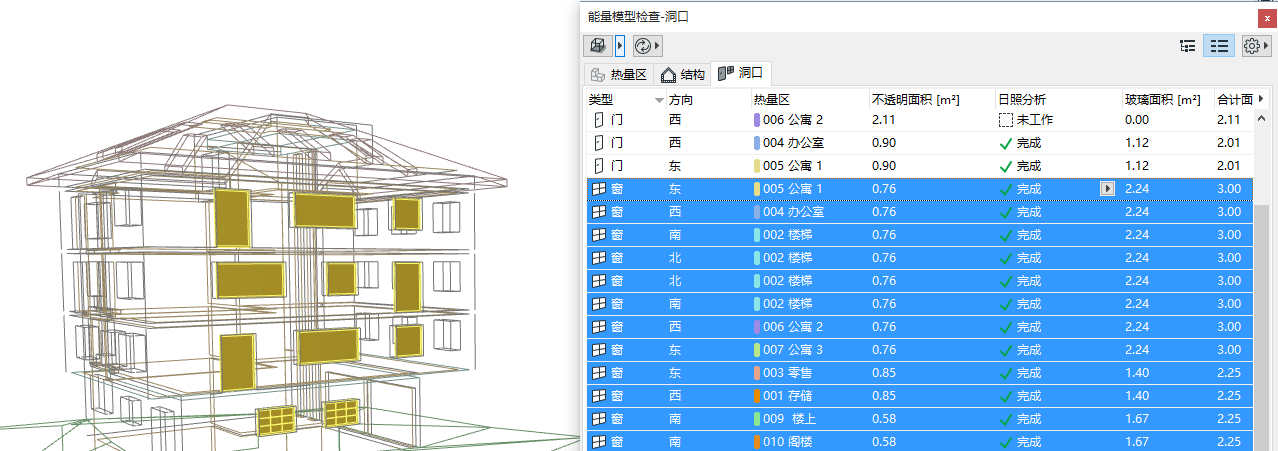

洞口的可视化

“显示在3D中”按钮也能用于显示洞口列表中的所选项。
