U-值 参考所选结构的传热系数 。在您的项目中以结构的建筑材料的物理属性为基础,使用U值计算器评估结构的热物理属性。
注意:要更快更简单,可以手动编辑U-值,但是会略微降低准确度。
参见U-值(R-值)覆盖。
选择列表中的任意结构。在U-值列,随着锁图标设置为锁上(红色),点击三点按钮以弹出U-值评估对话框。

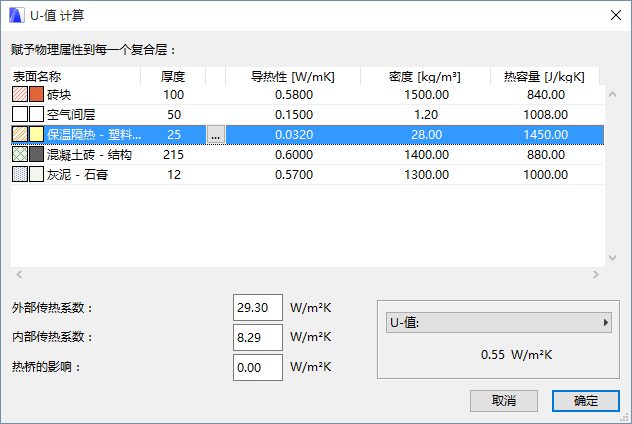

在U-值计算器中,构成所选结构的复合层列示与它们相关的属性(厚度、导热性、密度和热容量),每个都显示一个默认值。
注意:这些值源自ARCHICAD建筑材料对话框的物理属性面板。您可以手动编辑这些值中的任何一个值。
您可能喜欢使用与U值相反的R值(热阻系数),这取决于本地的协定。要列示和显示R值而不是U值(这里两个值都有,并出现在最后的评估报告),点击这个对话框右下角的U-值弹出框,并选择R-值。
外部的和内部的传热系数,以及与结构表面面积有关的热桥影响都显示在U值(R值)计算器对话框的最左下方。这些数据,除材料属性外,都需要计算。
计算出的U-值在面板的右下角显示。
注意:在该对话框中显示的计算出的U值,是以固定式建筑组件的性能数据为基础。此类数据在能量性能评估报告的关键值/传热系数下列出。但是,当模拟用于参考年的建筑能量平衡时,能量评估使用更精确的动态计算法来计算每小时穿过建筑外层结构的热传输。这个动态分析的结果是以能量评估报告上所示的能量消耗、碳足迹和月度能量平衡数据为基础的
U-值(R-值)计算法则
U-值计算是以大多数国家标准所用的固定算法为基础,计算建筑材料和复合结构的平均传热系数。
为了包括热桥的影响,增量U-值被添加到结构组条目的平均U-值。外部与内部传热系数的大小以及增量U-值取决于相对于热流所评估结构的位置。默认设置在“能量评估”内提供。但是,如果是结构情况需要或项目位置的标准不同,最好是复审并手动覆盖这些预定义的值。
查看U-值评估中列示的复合层。虽然每个复合层的填充类型、名称和厚度都是源自ARCHICAD的元素设置,但如果这里的默认值不符合您的实际项目结构,您可以修改垂直行右边的三种属性-导热性、强度和热容量。
要修改任何复合层的导热性、强度和/或热容量值,从U-值评估的列表中选择。

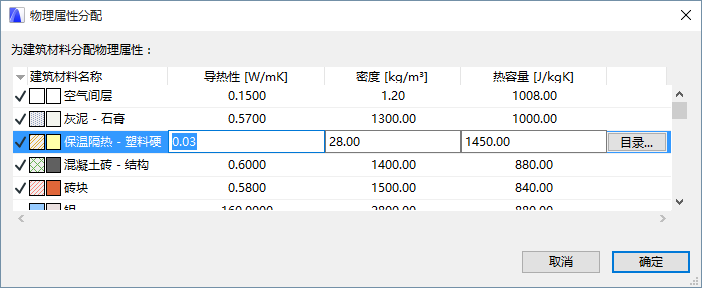

点击三点按钮来访问 物理属性分配对话框。
物理属性分配对话框列出了在该项目中定义的所有建筑材料。实际用于这个项目的那些建筑材料在这里显示,在远处的左列中有一个打钩标记。每个列示的填充都与给其分配的相关物理属性一起显示
注意:这些值源自建筑材料对话框物理属性面板 (选项 > 元素属性 > 建筑材料)。
在U-值计算中所选的建筑材料在列表中高亮显示。在此您可以直接或通过选择材料目录中已定义的值,来编辑任何值。
这里的任何修改将自动反映在包括已编辑填充的所有项目元素中。
能量评估中的材料代表了物理属性(导热性,密度,热容量,蕴藏能量和碳排放)。在“物理属性分配”对话框中,高亮一行并点击右侧的“目录”按钮:这将产生“能量评估”的材料目录。
(您也可以访问材料目录,在选项 > 元素属性 > 建筑材料中设置被认为是物理属性的用于建筑材料的热工属性)。.
材料目录是在能量评估内整合在一起的大型数据库,它包含与能量计算相关的建筑材料信息(导热性、密度,热容量,蕴含能量和碳排放)。建筑材料按主要类别组合,它有一个使您能够易于访问和快速选择的下拉详细列表。
在这里选择其物理属性符合您需要的材料。当您点击材料目录中的OK,所选材料的热量信息将被分配至您在物理属性分配中所选的建筑材料。
这样,计算引擎就会获得您无需输入任何数值的热量评估所需的物理数据。
也可能手动输入一个U-值(或R-值),而不使用U-值计算器和“物理属性分配”功能。忽略物理信息分配将大大缩短评估一个项目所需的时间,但精确度也将降低。

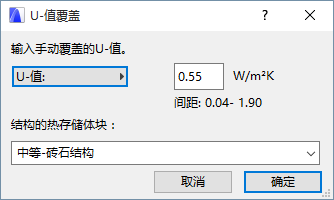

选择列表中的任意结构。在U-值列,随着锁图标设置为打开(白色),点击三点按钮以弹出U-值覆盖对话框。
点击弹出按钮,按需在U-值和R-值之间选择。简单的在编辑框里输入想要的值。
使用这个弹出按钮(也在U-值覆盖对话框里)来选择所选结构的热块(轻质、中等或重质),而不是直接使用建筑模型中的材料。
这些类别的阈值是:
•重型:> 400 kg/楼层面积
•中等:250-400 kg/楼层面积
•轻质:<250 kg/楼层面积
在“能量评估”内,这些预定义的设置链接到平均密度值。这些密度值乘以室内结构的总体积,为计算引擎提供内部热存储体块数值。
修改所选结构列表项的默认的渗透 (单位:l/s,m2) 来精确定义其透气性(0.6 l/s,m2 被认为是低渗透,而1.6 l/s,m2被认为是高渗透)。
ARCHICAD的“能量评估”功能不仅模拟逐时能量平衡的渗透效果,而且在PDF格式的能量评估报告里,在“关键值”部分以每小时空气变化显示总的空气泄漏。
表面材料的属性确定所选结构的日照吸收比属性。修改选定的结构列表项的默认的太阳吸收率(单位:%) 来精确定义其吸收太阳能的能力。
