打开结构属性设置(能量评估)

模型检查对话框中的洞口标签页列出了建筑外壳及内部热量区边界上的所有洞口的数据。

要改变所选洞口列表项的物理属性,可以手动编辑数值,或者使用“洞口目录”中预定义的数值系列。

洞口目录

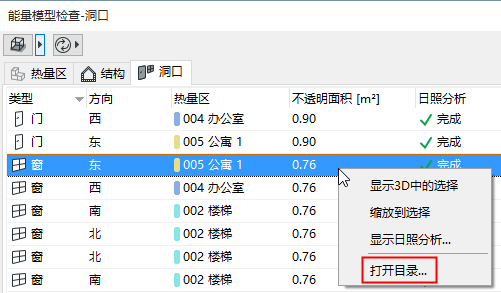

为访问洞口目录,在洞口标签页选择一项并右击调出索引菜单:

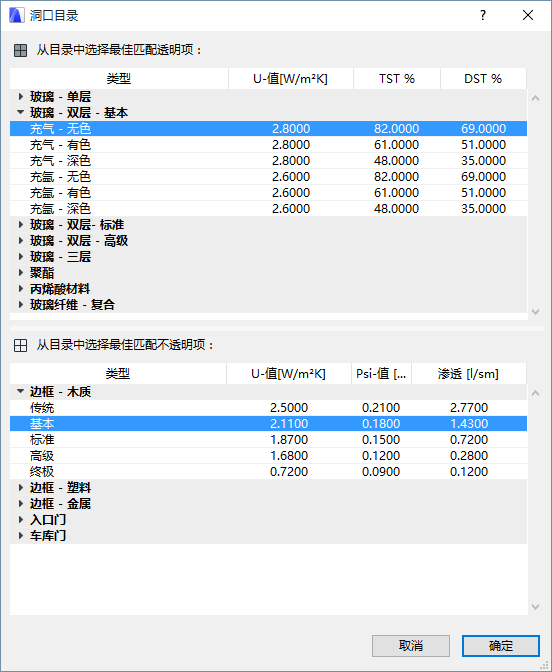

“洞口目录”是一个广泛的数据库,包含于能量计算相关的建筑物理信息。洞口的透明和不透明组件分别列出:


透明的 项目与其U值,太阳能传输总数和直接的太阳能设置一同列出;

不透明组件项列出其U-值,Psi-值(线性的热传递系数,用于出现在洞口周围的窗框-墙之间的交接点的热桥效应)

遮光装置

点击遮光装置项上的箭头,将带有其预定义物理属性的遮光装置应用于所选的条目。

在列表中有两类遮光装置:

遮光效果是以太阳能分析为基础的模型的附加效果的设备 (无,防晒10%,防晒40%,防晒60%,防晒80%,外部百叶窗,外部天窗)

禁用模型效果的装置-以日照分析为基础 (遮蓬,遮蓬和侧翼,日照分析关闭)。这些设置主要用于分析(科学)软件功能测试。建议用户使用建筑项目中上一个组合的遮光装置。
