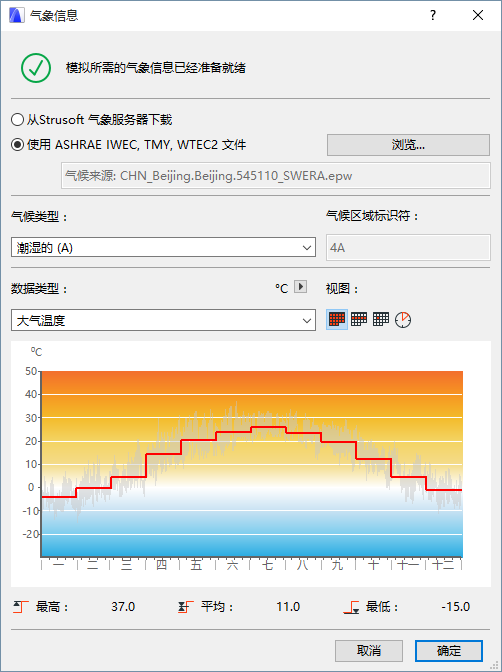

气象信息 (能量评估)

从“模型检查”面板右上角的弹出选项打开这个对话框;或者从菜单 设计 > 能量评估 > 气候数据。或者从“环境设置”对话框打开。


气象信息源:

为气候数据选择一个来源,用于能量评估。

从StruSoft气候服务器下载。所有StruSoft气候数据是从美国科罗拉多州玻尔得的NOAA-CIRES气候诊断中心的网站 http://www.cdc.noaa.gov/提供的NCEP再分析数据中创建的。

使用 ASHRAE IWEC, TMY, WTEC2 文件: 点击浏览来从分析天气文件中选择并导入数据,分析天气文件从外部资源中获得(从开放的资源,例如
https://energyplus.net/weather, or purchased)

注意:只要可能就使用分析(“理想年”)天气数据,因为它通常代表一个给定地点的气候,优于任一年记录的气候数据。

一旦某一个项目应用了天气数据,它们就保存在ARCHICAD的缓存库中,因此以后打开另一个ARCHICAD项目时,即使计算机不在线,数据依然可用。

气候类型:

可以指定一种气候类型,能最好的描述建筑所在地点的气候:潮湿,干燥或海洋气候。对符合某些北美建筑节能评估标准的分类是必须的,但是对评估结果没有影响。

查看气候数据

下面的表格,图形化的展示了一年内的气候波动。选择您想在表格中看到的气候数据类型:空气温度,相对湿度,日照辐射,或者风速。


使用右边的4个图标,选择您想要查看的级别:按月,按天,按周,或者按小时。

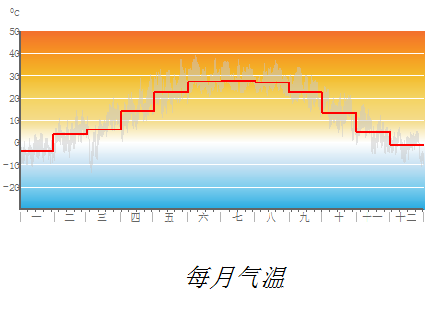

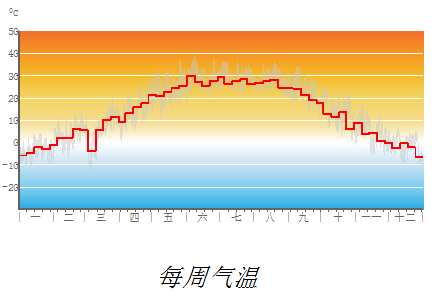

Air_Temp_monthly.png     Air_Temp_weekly.png

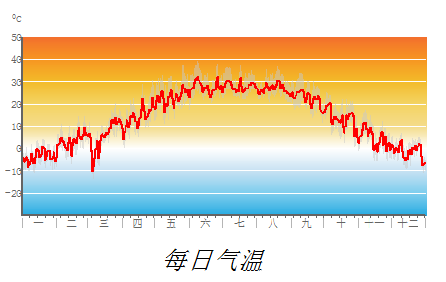

Air_Temp_daily.png     Air_Temp_hourly.png

在图表下面,列出了所选气候数据类型的最大值、最小值和平均值。

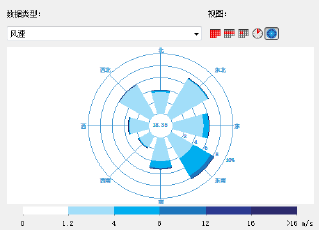

如果选择了 风速作为可见的气候数据类型,附加图标也可以使用,它以风玫瑰图显示风的数据。


极坐标图代表8个主要方向。每部分的长度代表给定方向的风流动频率(作为百分比,在一年内)。

一个部分中的每个颜色代表一个风速范围(作为来自那个方向总风速的百分比),与下面的配色方案一致。

在风玫瑰图中心的值(白色区域)代表了风不存在或微不足道百分比。
