运营配置文件 (能量评估)

从“模型检查”面右上角的弹出项,从设计 > 能量评估 > 运行配置文件, 或者通过 选项 > 元素属性 > 运行配置文件 命令,打开对话框。


操作截面是一个ARCHICAD属性。可以向每个热量区分配一个单独的操作截面。

每个操作截面都与包含有下列数据的日程安排有关,以小时计,全年(总计8760小时):

要求的内部温度范围

人类热量获取:

热水需求

湿度荷载

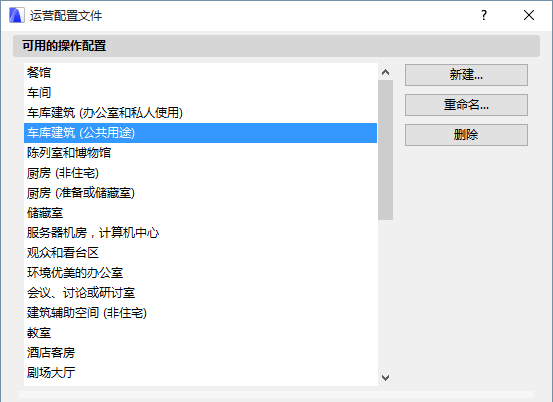

可用的操作配置

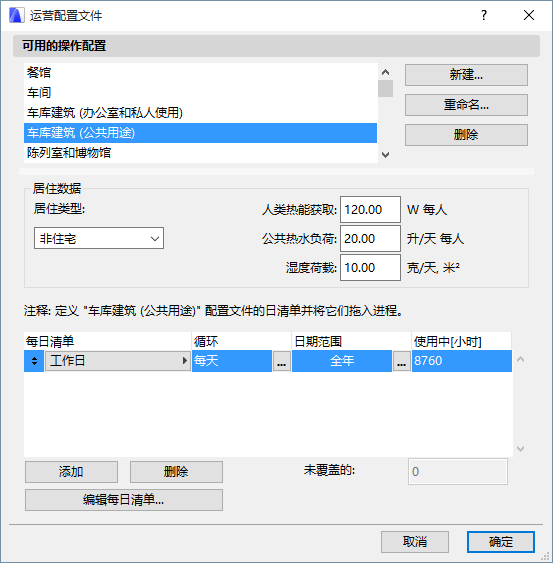

选择最符合可用的默认值列表中所选热量区的功能的操作截面。这些默认值反映了DIN18599标准-建筑能效中的操作截面规格。


也能用ARCHICAD中的能量评估功能创建自定义操作截面,并将其添加到可用的操作截面列表中。如果需要,您也可以通过修改日程安排中列出的参考项来编辑它们。

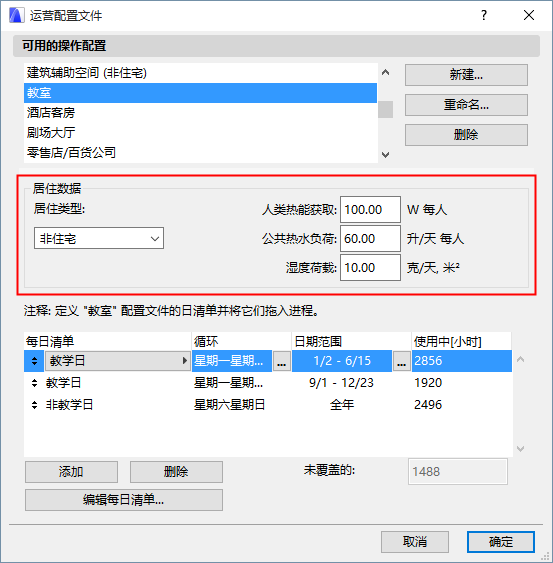

居住数据

下面,查看选择的运行配置文件中的居住数据。


如果需要,修改这些值来更好的反映热量区功能。

居住类型: 住宅或非住宅

人产生的热增益:建筑内人体所产生的热量(W/人)

公共热水负荷: 每个人所需的热水量,与所选的建筑功能相关(l/天,每人)

湿度荷载:由于建筑运营而产生的水蒸气进入室内空气 (l/天)

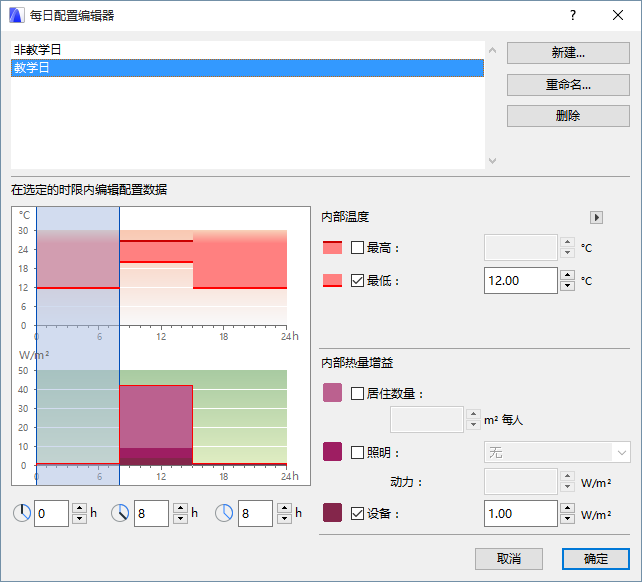

每日配置编辑器

选择 “编辑每日清单”来打开每日配制编辑器。该对话框显示两个每日消耗配置图,并在每个图的右侧带有相应的关键值。这些控制项可用于指定必须的内部温度范围以及居住数量、光能强度(LPD, in W/m2)以及将驱动内部热量增益的设备动力强度(LPD, in W/m2)。

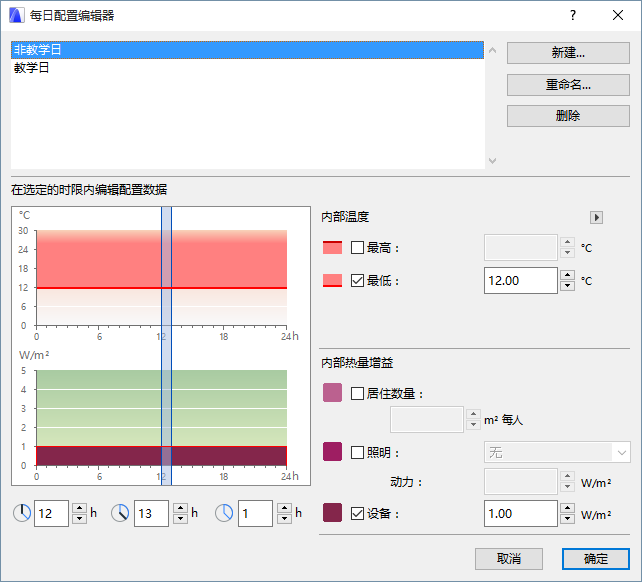

理论上,可以用每日配置编辑器对参考年的每个小时定义不同的操作情况。

内部温度: 设置一天中每小时运行的内部空气温度范围 (最大和/或最小)

室内热量增益:定义在一天中导致能量发射 (内部能量增益)的因素,内部地板面积每m2 (W/m2)

居住数量:参考地方性法规输入一个用于选定操作的描述人类居住密度的数值。

照明:点击光源对话框,然后从下拉菜单中选择一个光源类型。所选内部照明类型的默认动力值,出现在“动力”框中。如果可以在评估期间进行项目的照明设计的话,您可以手动的微调这个值。

设备:参考地方性法规输入一个用于选定操作的描述电器用具密度的数值(例如:电视,计算机,服务器)。

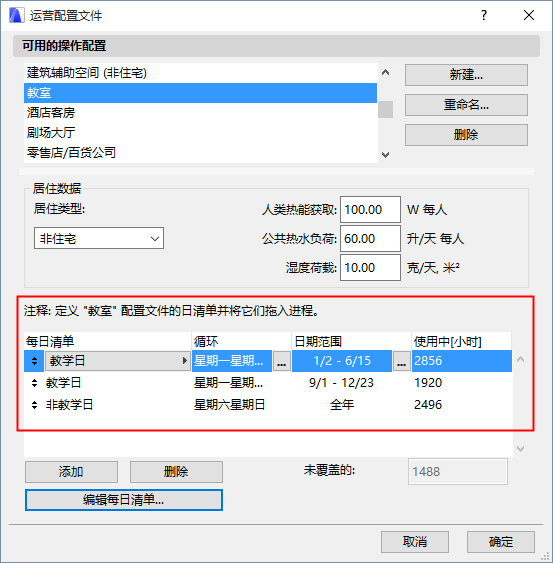

年度运行清单

由于这些数据将随着一周中的每一天和一年中的过程变化,操作截面由许多符合指定的日期范围和一周每天的每日清单组成。


对于每个日程安排,您可以定义下列特点:

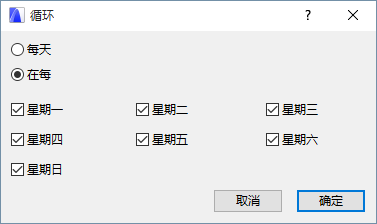

循环: 运行特别的日程,一周中的日子进行循环

日期范围: 模拟年中,日程运行的时期

Recurrence.png     DateRange.png

循环和日期范围定义 使用中的小时 (所选的有效日程安排过程中的小时总数)。

如果在年度运行清单右下角的 未覆盖的小时 计数器显示除0以外的任意数字,它意味着在循环和日期范围内需要进行进一步的修改,因为参考年中的一些小时没有被分配运行清单。

如果在年度运行清单右下角的 重叠的小时 计数器显示除0以外的任意数字,它意味着在循环和日期范围内需要进行进一步的修改,因为参考年中的一些小时没有被分配运行清单。点击重叠配置文件上的关于细节的黄色警告标签。
