创建新的、自定义IFC信息或分类

创建新IFC信息

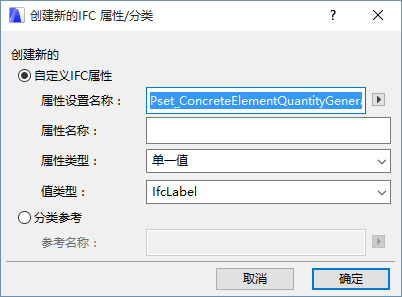

在IFC项目管理器中,点击 新建


1。在弹出的对话框中输入一个新的自定义属性集名称(预设); 否则从对相同元素类型预先定义的现有的属性设置名称中选择(点击箭头图标来访问该列表)。例如,如果您为一个IfcWall创建了一个新的属性,列表包含所有之前分配给其他IfcWall的预设值名称。

注意:要避免出错(并且要保持标准属性定义的规则),向自定义属性设置提供名称时,不要使用标准“Pset”前缀。

2。输入新建信息名称。

3。选择一个信息类型(单个、枚举、复杂等等),如下表所述。

属性类型:

定义

单一值

一个属性对象,它有单个被分配的值(数字或描述)。

枚举值

一个属性对象,它的值从枚举中选择。

界限值

一个属性对象最多有两个被分配到的值(数字或描述),第一个值指定了上限并且第二个值指定了下限。

列表值

一个被分配有两个列表值(数字或描述)的属性对象,与有两列的表格相对应。

清单值

一个被分配有几个值(数字或描述)的属性,与排序列表相对应。

参考数值(仅IfcCalendarDate)

参考日历日期类型实体(日、月和年)的属性对象。

4。按照属性类型,设置其值类型为标签、文本、整数、布尔等。

单位转换用于IFC导出

值类型:

定义

IfcAreaMeasure

一个表面范围内的真实的 类型值。值必须设置为平方米,但是要依据面积单位设置在导出中的重新计算 。

IfcBoolean

简单的布尔类型的定义的数据类型。值:对或错。

IfcIdentifier

一个标示符是字母数字字符串(最多255个字符),它允许识别个体的事情。它可能无法提供自然语言的含义。

IfcInteger

简单的整数 类型的定义的数据类型。在IfcInteger中包含的比特数是不受限制的,但是在实践中它是实现特定的。

IfcLabel

标签是可以被某物参考的术语。IfcLengthMeasure它是一个代表某物的人类可解释的名称的字符串(最多255个字符) ,并且应有自然语言的含义。

IfcLengthMeasure

距离的真实类型值。值必须设置为米,但是要依据长度单位设置在导出中的重新计算

IfcLogical

简单的逻辑 类型的定义的数据类型。值:对、错或未知的。

IfcMoneteryMeasure

钱数量真实的 类型值,不考虑其货币。货币单位可以在货币单位设置中设置

IfcPlaneAngleMeasure

平面图中一个角度的真实的 类型值。值必须设置为弧度,但是要依据角度单位设置在导出中的重新计算

IfcPostiveLengthMeasure

长度测量应该大于0。值必须设置为米,但是要依据长度单位设置在导出中的重新计算

IfcRatioMeasure

相同种类的两个物理数量之间关系的真实类型值 。在百分比中给出的输入以十进制值表示:例如,25% 变成0.25。

IfcReal

简单的真实类型的定义的数据类型。真实的领域都是理性的、非理性的和科学的实数。这里的精度是不受限制的,但是在实践中它是实现特定的。

IfcText

意在被读取并被人理解的字符的字母数字字符串 。仅用于信息的目的。没有字符数限制。

IfcTimeMeasure

持续时间周期的真实的类型值。时间单位必须在时间单位设置中设置

IfcVolumeMeasure

主题的实体内容的真实的类型值。值必须设置为立方米,但是要依据体积单位设置在导出中的重新计算

更多类型…

见 “按字母顺序排列” > “定义的类型Defined Types”中的定义:
http://www.buildingsmart-tech.org/ifc/IFC2x3/TC1/html/index.htm

注意:未在上述表格中列出的所有其他的“测量”-;类型属性被处理并且导出时不带任何单位设置。

新创建的IFC数据将出现在定义的信息集中,或者在IFC项目管理器的“类别参考”下,以及列示参数中的元素设置对话框。

这样新创建的IFC数据以前面带一个红色X显示,意味着您可以在任何时候删除它们。

创建新类别参考

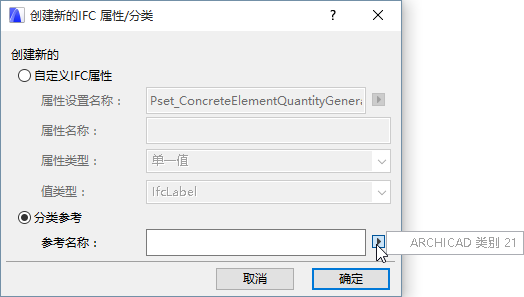

点击 类别参考按钮并分配一个新名称。这里,您也可以从对相同元素类型预先定义的现有的分类参考名称中选择(点击箭头图标来访问该列表)。

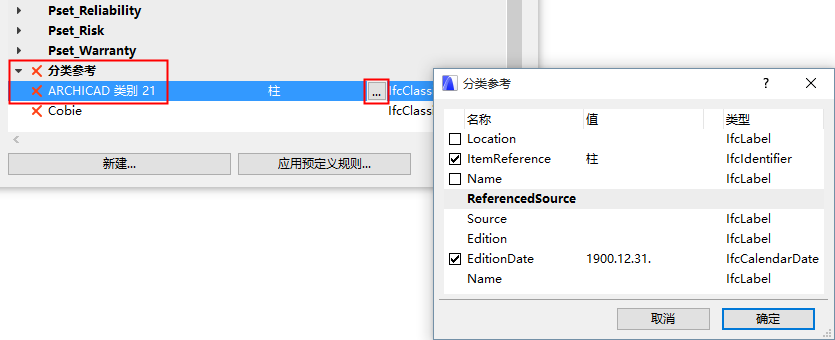

分配值。分类参考由7个用于定义/编辑的有效项(最重要的一点是分类参考数据的“名称”和标识符(“项目参考”))。
