含有IFC数据的清单元素

使用ARCHICAD的交互式元素清单来列出分配给当前项目元素的IFC数据。

参见交互式清单

限定标准

创建一个交互式清单时,可以将IFC数据用作元素标准。例如:

IFC分配,例如IFC组。

IFC类型产品,例如IfcColumnType。

ARCHICAD IFC ID (Globalid IFC属性通过ARCHICAD自动分配到每个元素)

外部IFC ID (Globalid IFC属性根据IFC导入被分配给每个元素)

字段

使用添加字段 按钮,然后从常规参数列表中选择以下IFC数据:

IFC 类型。清单将列出元素类别的IFC等价物。

IFC分配,例如IFC组。

IFC类型产品,例如IfcColumnType。

ARCHICAD IFC ID (Globalid IFC属性通过ARCHICAD自动分配到每个元素)

外部IFC ID (Globalid IFC属性根据IFC导入被分配给每个元素)

其他IFC数据,使用IFC信息 按钮(在添加字段 弹出式对话框中):

选择IFC属性

项目中存在的任何其他IFC数据(属性、信息和分类参考)

如果在列表中选择一个信息集,那么包含的所有信息将作为栏目添加。

如果您选择 “IFC分配”作为清单区域的参数,那么表格将列出 (在不可编辑格式中)所有属于IFC分配(命名为它们的分支)的元素 。如果一个元素有多个分配,所有的分配将被列出,用“,”隔开。

如果列出元素的“IFC类型产品”数据,那么清单表将产生两列:“IFC类型产品 - 类型” (例如‘IfcWallType’和IFC类型产品 -命名”) (IFC类型产品的命名属性)。

例子

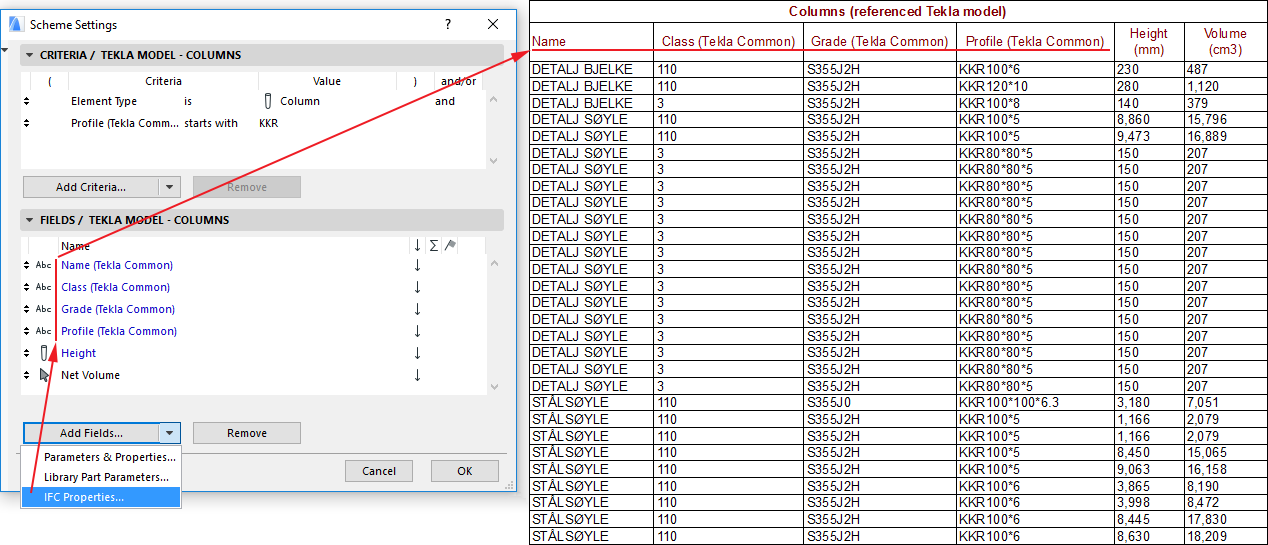

列示所有柱和梁及其自定义表面材料、截面和IFC属性,它们从结构模型中被合并到IFC格式。
