导出时过滤模型

每个IFC转换器包含了过滤要被导出的元素的设置。

然而,您可以进一步调整导出过程中的导出元素设置。

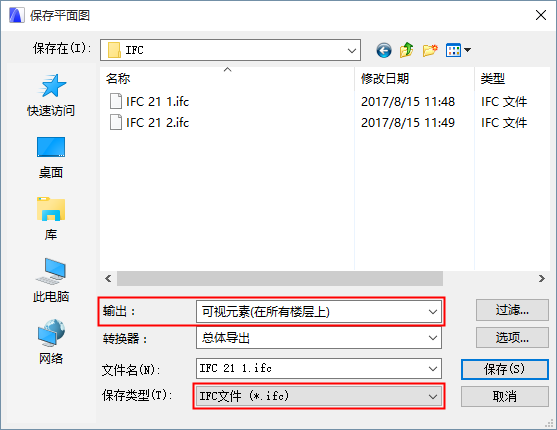

IFC 保存选项: 要导出的元素

1。转到文件 >另存为

2。选择一个IFC文件格式。


3。导出 字段中,选择一项:

当前视图中的仅所选元素 (只有当前视图包含某些所选元素时,此选项可用)

可见元素,位于所有楼层当前楼层。可见性基于显示设置(图层、复合层部分结构显示等等)。

整个项目,无论任何选择或图层设置。

注释:

为了导出2D图形类型的元素、注释元素或轴网元素,满足以上列出的过滤器标准还不够(如基于所选或可视元素的导出);必须使用转换器设置明确地启用导出。(见选择2D元素来导出。)

发布器常使用‘可视化’元素导出模式,独立于使用的导出IFC转换器的模型过滤器设置。

IFC 保存选项: 模型过滤器

在“保存”对话框中点击过滤 按钮以打开此对话框。

ModelFilterExportOption.png ModelFilterExport.png

使用此列表进一步过滤要导出的元素。

分组元素列表用:

要使得过滤更加简单,排序列表项目或对它们进行分组,如下:

IFC元素类型

楼层: 按楼层位置列出 元素

图层:列出IFC元素类型并按图层列出元素。

元素所有者:元素类型和元素根据创建人列示 (导出时,所有元素被考虑为属于相同的所有者。)

元素所有者注释

附加的元素过滤

若需要,按IFC范围或结构功能进一步过滤元素。
