参考层个性设置

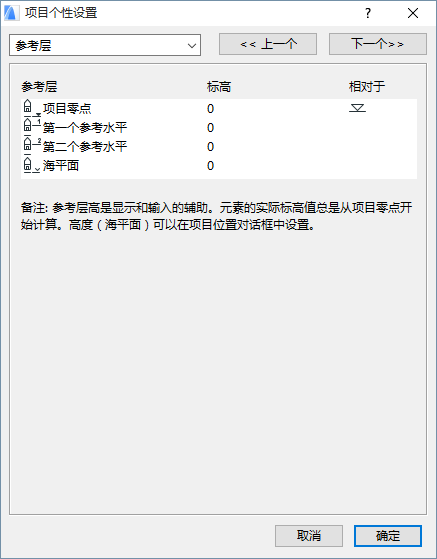

您可以定义可选的参考层高来帮您定位元素。在层高参数设置中完成 (选项 > 项目个性设置>参考层)。


所有这些设置对坐标面板、信息框和对话框都有效。

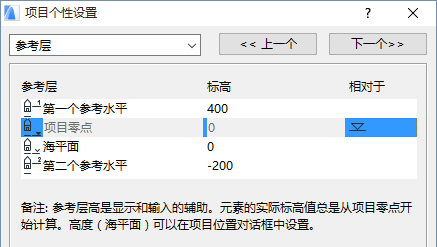

选择一层的名称并根据您的需要进行修改,然后在标高区域输入您需要的值。在这个例子中,我们在400米定义属性的顶部。

好平面从海拔中得到它的值,它在选项 > 项目个性设置> 项目位置中设置。

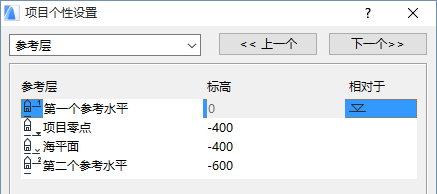

您可能发现通过将零值切换到另一层高来计算层高(在此对话框中)比计算项目零点更容易。您也可以只是通过点击在层名称旁的相对于字段做到这一点。


注意:您不能重新命名项目零点或海平面参考水平。

注意:参考层只是显示和输入的辅助。改变它们的值对放置好的元素没有影响,它们的实际标高总是从项目零点开始计算。例外的是在参考层有位置变化的剖面图中的分割线。

新定义的参考层现在可在结构与对象类型元素的几何形状和定位面板的底部标高到参考线区域中使用。

在ARCHICAD中放置一个结构元素

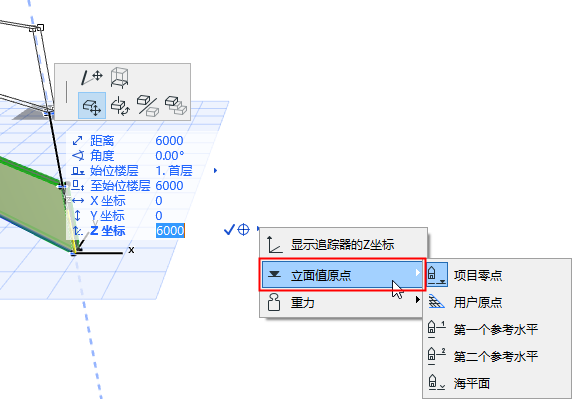

参考层也可用于显示追踪器中的标高(Z)数值。

参见追踪器

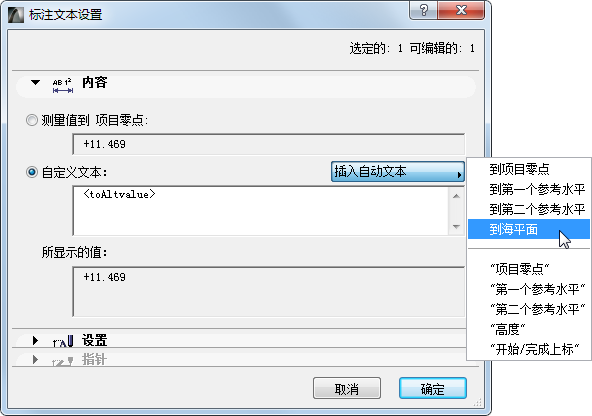

参考层也可用作自动文本,如标高标注中所使用的自动文本:


相关主题:

自动文本
