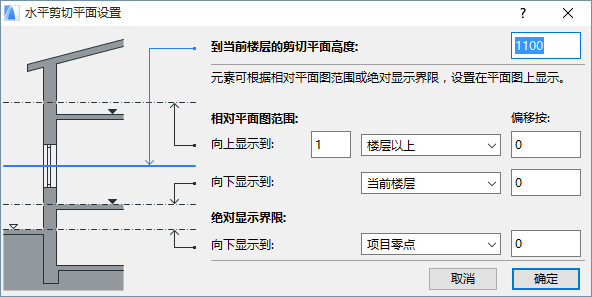

使用文档>水平剪切平面打开水平剪切平面设置对话框。
到当前楼层的剪切平面高度
输入要对元素进行剪切以在平面图上显示的高度。
在此对话框中的其它选项-相对平面图范围及绝对显示界限-只应用于设置了"显示投影"设置使用这两个定义之一的结构元素。这些定义设置了相对于当前楼层显示元素的数量的限制。
相对平面图范围
用这些控件定义使用此定义的结构元素的相对平面图范围。
向上显示到:输入当前楼层以上要显示元素的楼层数。
偏移按:在此可以输入一个正的或负的标高值,以定义"向上显示到"显示限制的偏移。
楼层弹出框:选择当前楼层,或者如果想在当前楼层以上显示附加楼层的元素,则选择楼层以上。
向下显示到:输入当前楼层以下要显示元素的楼层数。
偏移按:在此可以输入一个正的或负的标高值,以定义"向下显示到"显示限制的偏移。
楼层弹出框:选择当前楼层,或者如果想在当前楼层以下显示附加楼层的元素,则选择楼层以下。
绝对显示界限
用这些控件项,定义使用此定义的结构元素的绝对(下限)显示限制。此限制实际上不管当前活动的楼层。
向下显示到:输入要投影元素的固定下限 (在默认情况下,这是项目零点)。
偏移按:在此可以输入一个正的或负的高度值,以定义"向下显示到"绝对显示限制的偏移。
