拷贝对话框

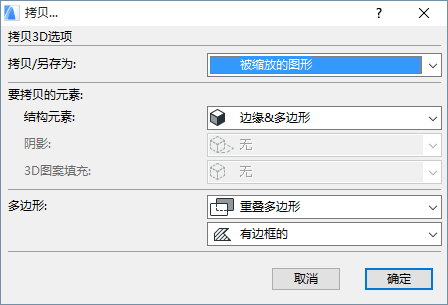

如果在使用矢量3D引擎时,您从3D窗口中拷贝了一个选取框区域(使用选取框工具的2D选取框选项),这个对话框则出现。

更多说明,参见从项目窗口中拷贝/粘贴选取框

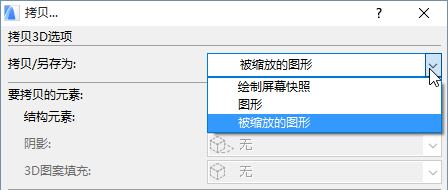

拷贝/另存为:


绘制屏幕快照将把3D窗口的内容作为一张统一的图片拷贝(插图)。

当选择图形时,最后生成的图像将由对话框所描述的部分组成。得到的图片尺寸将与3D窗口中的图像尺寸相等。这在将被拷贝的部分粘贴到其它应用程序,比如SuperPaint或Photoshop中去时很重要。

被缩放的图形选项创建一个保持平面图尺寸的图像。如果用被缩放的图形选项在平面图上粘贴项目的侧视图,那么侧视图的尺寸将与平面图的尺寸相匹配。

使用要拷贝的元素弹出菜单您可以定义您希望拷贝哪个3D视图的元素。

只有太阳阴影选项在3D窗口设置(视图> 3D视图选项> 3D样式)中设置为“开”,才可使用阴影弹出菜单。

拷贝俯视图的阴影在您希望放置准确、可测量阴影到平面图上去时是很有用的。正交视图的阴影和3D图案填充给立面图添加更多的真实感。

只有矢量图案填充选项在3D样式中是“开”,且3D视图至少包含一个应用3D图案填充的元素,3D图案填充弹出菜单可用。

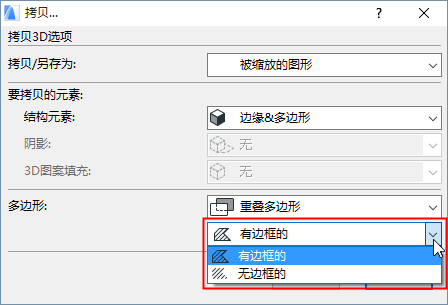

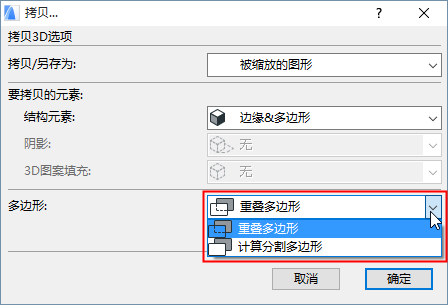

在对话框的靠下部分,您可以定义是否保存/拷贝不可视的多边形(比如,墙后面的一个窗的多边形元素) 或只拷贝可视的多边形。您也可以选择拷贝带有或不带有框的多边形。

Polygons.PNG     Polygons2.PNG

如果您希望在图形被缩放的图形模式中从一个线框或一张消隐线图片中拷贝选择项,您将看到删除多余的线条复选框。如果您选择该复选框,那么正好在彼此顶部的线条将在拷贝文件中被省略。

提示:如果希望拷贝3D窗口的元素,如对于一个立面图,推荐使用计算分割多边形无边框选项。
