要访问此对话框,您必须首先至少选择两个线类型元素。使用编辑>重塑>划线整理...命令。
关于此特性的常规信息,见图形窗口中的整理线和填充。

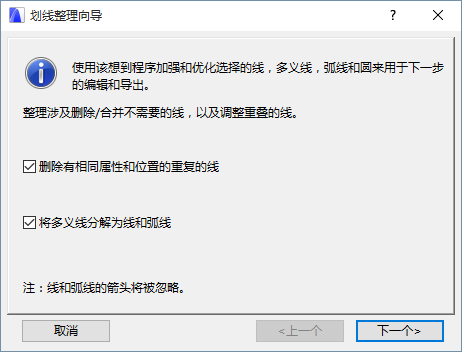

向导将带您逐一通过整理选项。会注意到,每个线整理选项建立在前一个选项上面;程序将按照它们在向导中出现的顺序执行整理。
删除重复:重复线是那些属性与位置相同的线。将保留一条线,其余的删除。

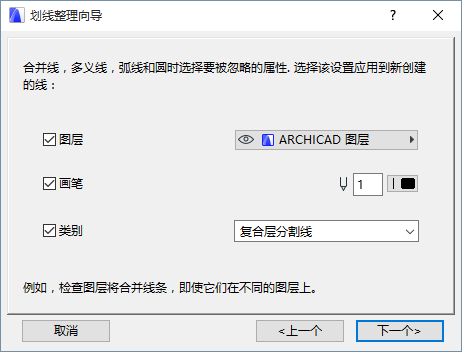

勾选下列任何一个或全部的属性:
•图层:
•画笔
•类别
在此勾选的属性意味着,程序在合并连接或重叠的线时,不会考虑这些属性。
•例如,如果勾选"画笔",那么,即使那些线不使用相同的画笔(例如:一条线是蓝色,而另一条是红色),但程序将合并重叠或连接的线。
在此对话框中勾选了每个属性,图层/画笔/类别控制项将被激活,这样,您就可以将图层/画笔/类别分配给那些在合并过程中产生的线。
•例如,勾选画笔后,您必须决定原来红色和蓝色线合并产生的新线,以后应该是红色、蓝色,还是其它颜色。

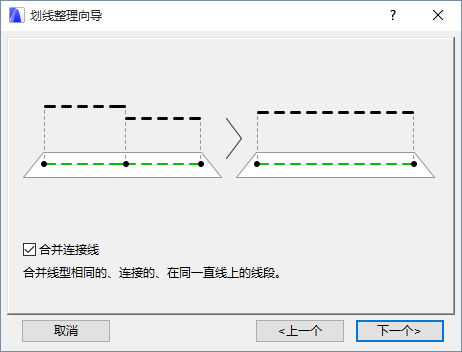

合并连接线:连接的且线型相同的、在同一条线上的线段将合并成一条线。

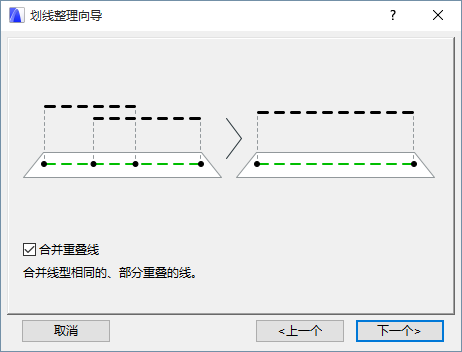

如果您已选择了两个合并选项(合并连接线/合并重叠线)中的两者或任意一个,使用下一屏来定义由合并过程产生的线的属性。

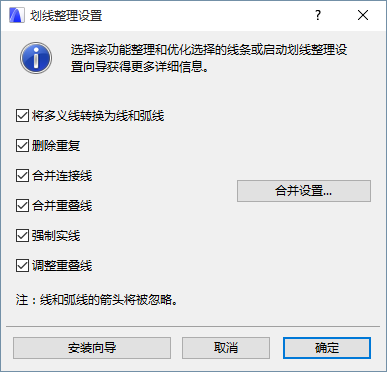

(如果您正在使用单页划线整理设置来代替向导,点击合并设置来访问这些选项。

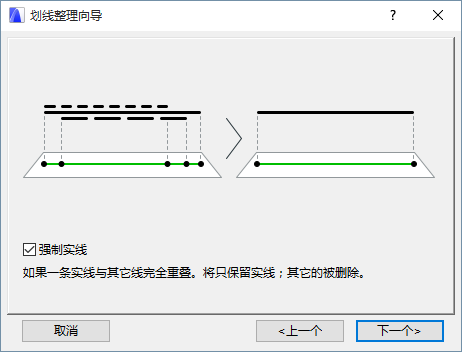

强制实线:如果有几条线互相重叠,并且它们有一条线是把其它线完全重叠的实线,这个选项则很有用。勾选此框将把其它线删除,在原位保留一条实线。

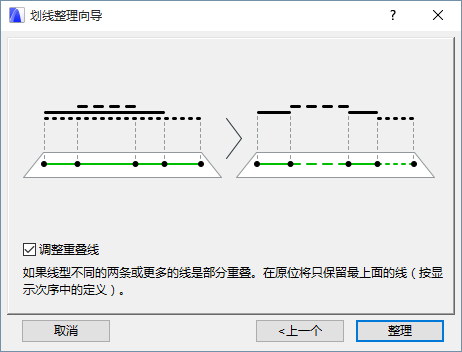

调整重叠线:如果有两条或多条线型不同的线,是部分相互重叠,将应用这个选项。如果您勾选此框,则只有最上面的线(按照显示顺序的定义)被保留,代替重叠的部分。

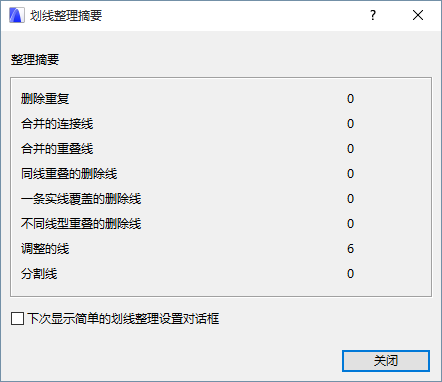

在向导最后的屏幕上,勾选"下次显示简单的划线整理设置对话框"。这样,下次您使用编辑>重塑>划线整理命令时,您将访问简单的设置对话框。
