附加XREF选项

此对话框在下列情形打开:

使用文件>外部内容>附加XREF

从XREF管理对话框点击“附加” (文件>外部内容>XREF管理器)。

XREF名:指定要作为外部参考附加的文件名。

使用浏览按纽在文件选择对话框中选择。

另一种方法是,如果您想将另一个实例放入项目中去话,那么请从已经附加文件的弹出列表中选择。

路径:显示所选文件的精确路径。

参考类型:选择单选按钮来设置嵌套XREF的处理方法。

注意:当您将一个外部参考加载到一个文件上,而该文件含有被加载到其他文件上去的外部参考文件时,嵌套就会发生。

附件:嵌套的所有层都在项目文件中显示。

覆盖:参考文件的嵌套XREF将在项目中不可视。

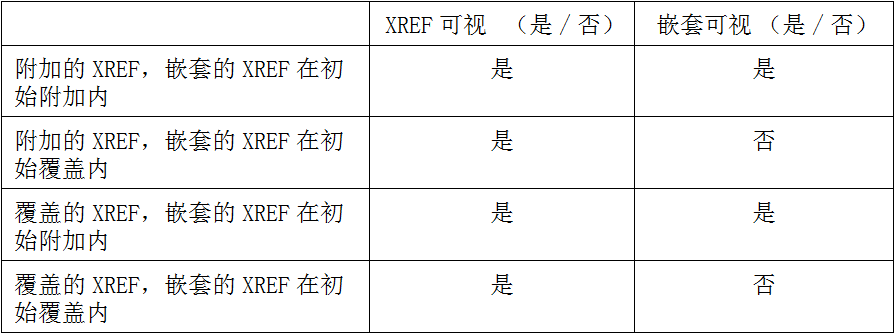

下表将显示当您附加/覆盖含有附加/覆盖XREF的DWG 文件时,会出现什么状况。


举例:

1。一个含有名为COMMON.DWG附加XREF的DWG 文件,其名称叫做BASE.DWG被附加到ARCHICAD 项目中。两个文件在平面图中都将是可视的。

2。一个含有名为COMMON.DWG的被覆盖XREF文件的DWG文件,叫做BASE.DWG被附加到ARCHICAD项目中。BASE.DWG在平面图中将是可视的,但是COMMON.DWG将是不可视的。

3。一个含有名为COMMON.DWG的附加XREF文件的DWG文件,叫做BASE.DWG,它被覆盖到ARCHICAD项目中。两个文件在平面图中都将是可视的。

4。一个含有名为COMMON.DWG的被覆盖XREF文件的DWG文件,叫做BASE.DWG被覆盖到ARCHICAD项目中。BASE.DWG在平面图中将是可视的,但是COMMON.DWG将是不可视的。

放置参数:使用这些控件定义XREF放在ARCHICAD平面图的位置和方法。

插入点:在X和Y域中,可以输入封闭矩形或图形原点左下角位置的精确坐标。或者,可以选择在屏幕上指定复选框来通过在平面图上点击输入这些坐标。

比例:指定X和Y两个方向的比例因子,或选择在屏幕上指定复选框以在屏幕上定义比例。

注意:如果您规定了比例系数,那么XREF的封闭对话框就会调整成合适的尺寸。否则,您就可以拉伸封闭矩形,如同您正在拉伸一个ARCHICAD对象一样。为比例系数输入或指定正负值都是可能的。通过指定负值可以得到镜像效果。

旋转:可以定义一个整个放置的XREF要在其插入点周围旋转的角度,或选择在屏幕上指定复选框以在屏幕上手动定义旋转。

注意:如果您指定旋转角度,那么XREF将被旋转,然后被绘制。否则,您可以旋转封闭矩形,直到您通过鼠标点击输入数值或进行坐标输入。

定位点:使用这些控件来定义XREF要放置图形的点。

图形本身的原点:附加XREF的全局原点(0;0 坐标)将按照屏幕或此对话框指定的坐标定位。

图形本身的定位点:附加XREF图形本身的定位点(如果有)将按指定的坐标定位。

边界框节点:ARCHICAD计算附加XREF边界框的大小。您可以选择9个边界框有效点中任意一个,而XREF的位置将会位于放置前指定好的坐标上。

在楼层中摆放:使用下拉列表选择放置XREF的楼层。实际放置前,ARCHICAD将会切换到此楼层。

转换器:此字段显示在附加AutoCAD图形的转换期间要使用的、当前选择的DXF/DWG转换器。您可以在下拉菜单中选择当前可用的转换器。点击设置按纽后就会出现转换器对话框,可以在附加XREF文件前,在那里修改转换器设置。

更多信息,参见DXF-DWG转换设置

描述:此字段将显示当前选定的转换器的简要介绍及注释,这样您就可以决定它是否适合您的需要。

附加:点击此按钮来执行附加操作。

注意:当附加一个外部参考文件到ARCHICAD项目时,应为其创建一个图层。作为结果的图层名将有下列格式:
‘XREF_NAME | LAYER_NAME’。

例如,DWG文件的PEN_56图层被附加到名为3D_STUFF的项目上后,图层名将变为3D_STUFF|PEN_56。
