画笔 & 颜色 (DXF/DWG转换设置)

这些选项在DXF/DWG转换设置对话框当中,

参见DXF-DWG转换设置

ARCHICAD的画笔颜色是可配置的,但与颜色关联的ARCHICAD画笔号码不能被修改。

通过搜索最佳的颜色匹配,可以将ARCHICAD画笔转换为AutoCAD的颜色,或可设置转换字典。

要通过画笔索引号转换,使用名为"保持画笔索引号"的默认转换器 (从DXF-DWG转换器设置对话框顶部的弹出转换器中选择此选项)。

画笔-颜色转换字典中的创建、编辑及删除项与图层名转换中的类似。

区别在于:

您在两侧都可用处理画笔/颜色索引。

在编辑区旁有标准的ARCHICAD画笔选择,用于ARCHICAD画笔索引。

另有自定义控件来拾取AutoCAD颜色(AutoCAD颜色不能被改变)。

甚至可以拾取称为随层及随块的符号化AutoCAD颜色(它们通常在编辑区和字典项中显示为0和256)。

您有一个画笔宽度参数。当在加载过程中使用此选项时,所涉及的ARCHICAD画笔将使用在此描述的宽度,而不是标准的0.18 毫米。

视窗背景画笔


填充背景画笔颜色面板有一个视窗背景画笔选项:标记的画笔颜色将产生与当前窗口背景颜色一样的填充背景颜色(有编号-1)。

如果背景画笔被设置成窗口背景(-1),任何背景填充(其前景为0%)将会被转换成AutoCAD擦去。

面片对象的背景填充颜色被分配窗口背景画笔颜色(-1):作为结果,当改变背景颜色时,将正确显示面片。当面片被转换到AutoCAD,它的背景被转换为一个没有边框的AutoCAD区域隐藏,并且会被正确地显示。

注意:如果要使用AutoCAD 2004前的AutoCAD版本,擦去则可作为"快速工具"使用。擦去已整合到AutoCAD 2004。

画笔方法

在AutoCAD 2004和更新的版本中,可以创建未指定画笔索引号但指定了RGB(红、绿、蓝)值的画笔颜色。在AutoCAD 2004和更新的版本中,这些新的画笔颜色得到一个256或更高的画笔索引号。

所有笔号为256或更高的AutoCAD画笔在ARCHICAD中都会被转换为255。对话框中的注释会对此进行提示。

搜索最佳色彩匹配

当您打开一个DXF/DWG 文件时,ARCHICAD的画笔表将被设置为AutoCAD颜色。画笔号同DXF/DWG 文件中的AutoCAD颜色号一致。

当您执行画笔不应该被改变的其他任何打开(合并、附加XREF、打开对象等)操作时,每种AutoCAD颜色都将被映射到ARCHICAD中,并带有最接近的颜色(RGB) 组分。

当您执行任何保存操作时,每个ARCHICAD画笔都将被映射到ARCHICAD中,并带有最接近的颜色(RGB)组分。

注意:循环不一定导致与原来的颜色相同。例如,如果ARCHICAD画笔25发现AutoCAD颜色236是其最接近的色彩,而AutoCAD颜色236很可能会选择ARCHICAD画笔32作为最接近的颜色,而非25。灰色蜡笔区域填充通常以浅灰色告终。

当设置ARCHICAD平面图以AutoCAD 2004或更新格式保存时,有两种匹配ARCHICAD和AutoCAD画笔的选择。第一种是‘最好的匹配标准AutoCAD颜色’。如果选择此单选按钮,程序则通过AutoCAD的颜色表搜索以查找最佳匹配ARCHICAD画笔颜色的AutoCAD颜色,并因此进行分配。第二种是‘如果不存在完全匹配标准AutoCAD颜色则使用RGB颜色’。如果选择此单选按钮,程序则通过AutoCAD颜色表搜索,如同使用其它单选按钮一样,查找完全匹配的画笔颜色。但万一找不到,它将保存ARCHICAD画笔的RGB值并在AutoCAD图形中分配它一个256或更高的画笔索引号。

把所有元素的颜色和线条宽度设为按图层

此选项在执行保存时使用。在保存而非打开期间,它忽略转换ARCHICAD中的画笔为AutoCAD颜色通过设置

当它处于打开状态时,每一个被保存的实体都会拥有随层颜色。当AutoCAD用户改变附加到图层上的颜色时,图层上的所有事物均会相应的改变颜色。

不要输出ARCHICAD的画笔宽度

当选择此复选框时,ARCHICAD画笔的画笔宽度将不导出到得出的AutoCAD图形。

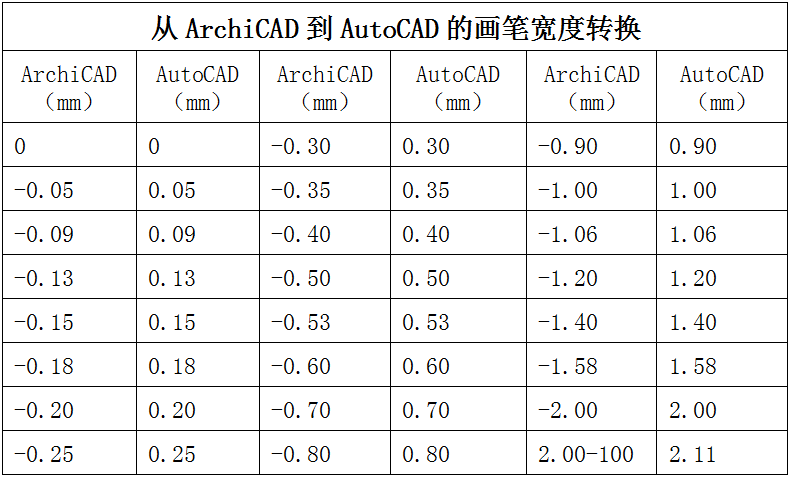

下表显示不选择此复选框并导出画笔宽度时,ARCHICAD画笔宽度转换为AutoCAD画笔宽度的方式。


画笔-颜色转换

在画笔-颜色转换字典中定义的ARCHICAD画笔-AutoCAD颜色对将优先于画笔方法转换ARCHICAD中的画笔为AutoCAD颜色通过设置中所设置的自动转换方法。
