Utilize o Pintor de Superfície como uma forma fácil de sobrepor as superfícies dos seus elementos do projecto.
Para um fluxo de trabalho passo-a-passo, ver Sobrepor Superfícies com o Pintor de Superfície.
Abrir Pintor de Superfície
Abra a palete Pintor de Superfície a partir de um dos seguintes locais:
•Janelas > Paletes > Pintor de Superfície
•Documentação > Imagem Final 3D > Pintor de Superfície
•o comando Pintor de Superfície da barra de ferramentas Visualização 3D

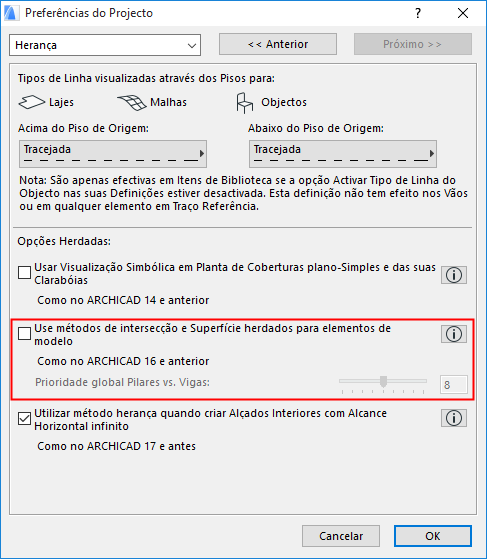

Nota: antes de utilizar a funcionalidade Pintor de Superfície, certifique-se de que não está a trabalhar no modo de intersecção "herança". (desseleccione esta opção em Opções > Preferências do Projecto > Herança.)
Painel de Conteúdo do Pintor de Superfície

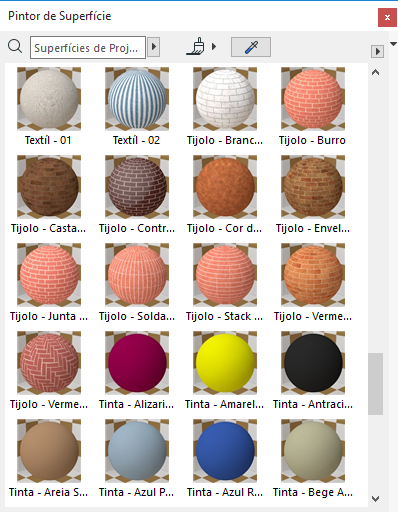

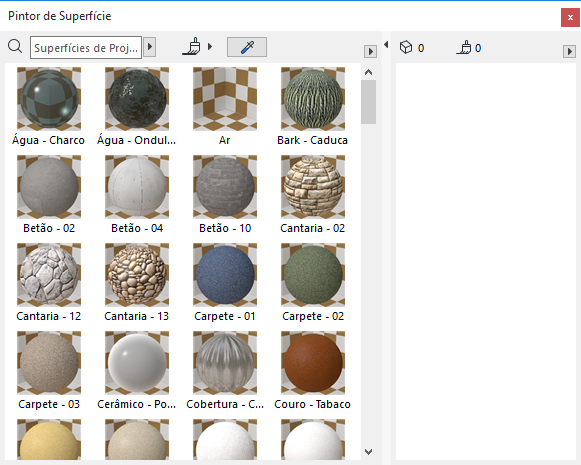

Por defeito, o Painel de Conteúdo do Pintor de Superfície (à esquerda na imagem abaixo) lista todos os atributos da superfície do projecto actual.
O conteúdo apresentado pode variar se tiver introduzido um termo de procura. (Ver Procurar por Superfície.)
Faça duplo clique em qualquer superfície para abrir a respectiva caixa de diálogo Definições de Superfície.
O painel de conteúdo lista todas as superfícies do projecto actual
•O ícone modo Pintura está activo quando está no modo Pintura. (Ver Sobrepor Superfícies com o Pintor de Superfície.)
•Utilize o comando Captar Superfícies para clicar em qualquer elemento do projecto de forma a seleccionar a sua superfície no Pintor de Superfície.
•Utilize o campo Procurar para restringir o conjunto de superfícies apresentadas e/ou para adicionar novas superfícies ao seu projecto. (VerProcurar por Superfície e Adicionar Superfície ao Projecto, abaixo.)
•Utilize os comandos do menu pop-up para personalizar a visualização de paletes. (Ver Personalizar a Palete do Pintor de Superfície, abaixo.)
Painel de Selecção do Pintor de Superfície

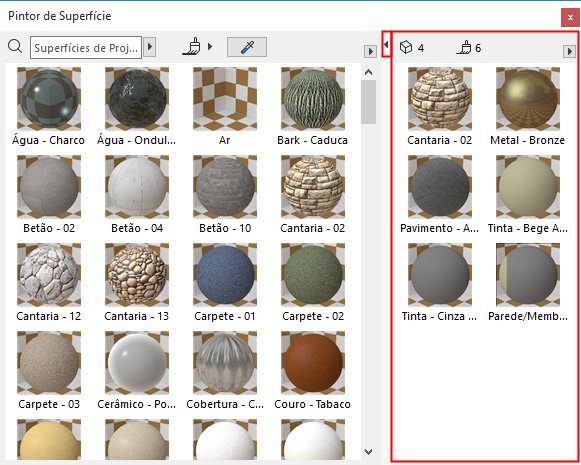

Quando algum elemento está seleccionado no projecto, todas as superfícies de todos os elementos seleccionados são apresentados no Painel de Selecção do Pintor de Superfície (à direita, na imagem abaixo).
O número de elementos seleccionados e o número total das suas superfícies susceptíveis de sobreposição é também apresentado.
Faça duplo clique em qualquer superfície para abrir a respectiva caixa de diálogo Definições de Superfície.
O Painel de Selecção Lista Todas as Superfícies de Todos os Elementos Seleccionados

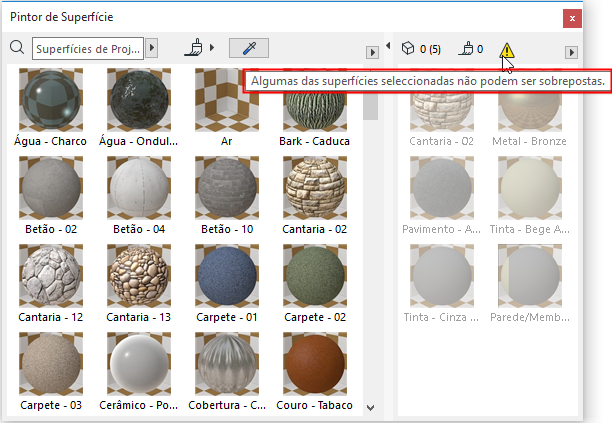

Poderá não ser capaz de sobrepor uma determinada superfície seleccionada: por exemplo, se o elemento ou o seu vegetal estiver bloqueado. Neste caso, um aviso de informação amarelo é apresentado.
Abrir/Fechar Painel de Selecção

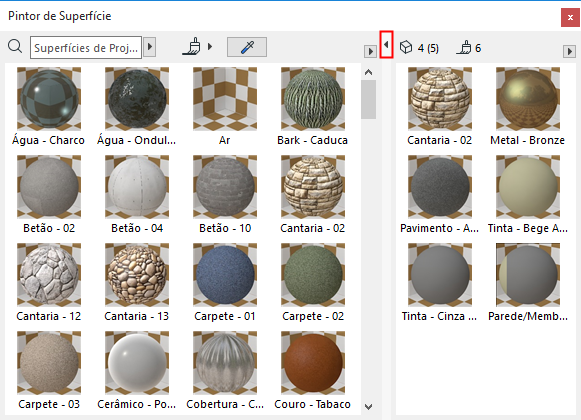

Faça duplo clique na barra de divisão entre os dois painéis para abrir/fechar o painel de selecção (ou clique na seta preta por cima da barra de divisão).
Personalizar a Palete do Pintor de Superfície

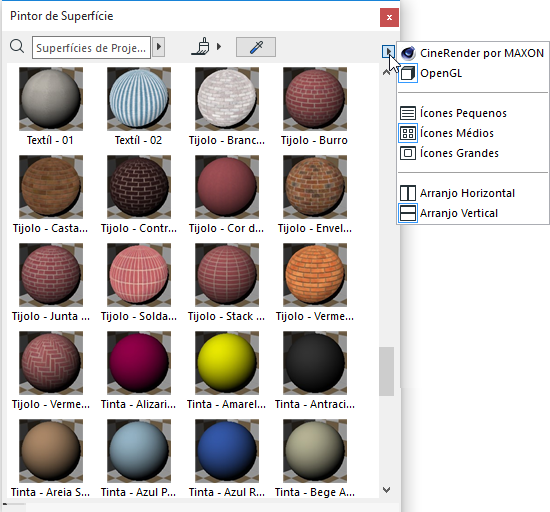

Utilize as opções no pop-up para personalizar o visor do Pintor de Superfície:
•apresentar as previsualizações da superfície para os motores CineRender ou OpenGL
•escolher o formato preferido dos ícones de superfície
•escolher como dispor os dois painéis: horizontal ou vertical

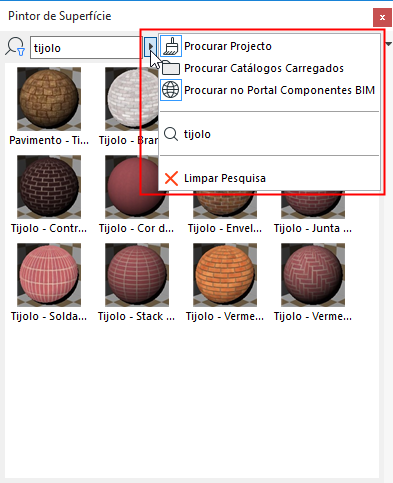

Utilize o campo de procura na parte superior da palete para localizar uma superfície em particular. Em função do controlo pop-up à direita, o motor irá procurar de uma destas formas:
•Procurar Projecto: pesquisas em todos os atributos da superfície deste projecto
•Procurar Catálogos Carregados: pesquisas nos catálogos de superfície adicionados ao Gestor de Biblioteca
•Procurar Catálogos Carregados- pesquisas apenas em Componentes BIM, um depósito interactivo de objectos e superfícies com contributo dos utilizadores ARCHICAD ou carregados pela GRAPHISOFT.
Para mais informações, veja Componentes BIM.
Os últimos quatro itens procurados encontram-se listados no histórico de procura.
Clique em Apagar Procura para voltar ao painel de conteúdo completo.
Adicionar Superfície ao Projecto

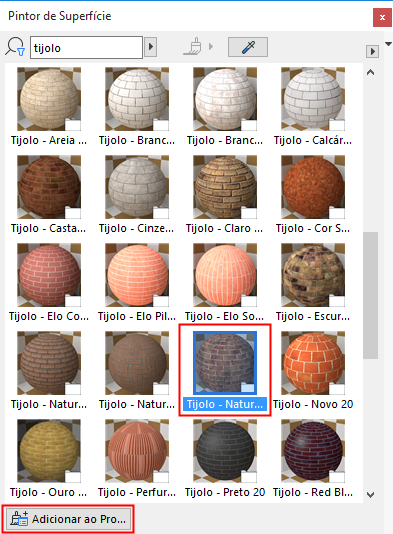

Se optar por uma superfície de um catálogo carregado (marcado com um ícone de pasta),clique no botão que irá surgir Adicionar ao Projecto.
Nota: no Teamwork, a função Adicionar ao Projecto está disponível apenas se tiver a permissão "Criar Superfície".
Esta acção efectua o seguinte:
•Adiciona a superfície aos atributos da superfície do projecto
Note: uma vez que superfície também inclui uma Trama Vectorial, adicionar uma nova superfície ao projecto pode resultar, também, na adição de um novo atributo de trama: se uma trama exactamente com o mesmo nome ainda não faz parte do projecto, esta será adicionada como uma nova.
•Entra no modo de Pintura
Para adicionar uma superfície encontrada nos Portal BIM Componentes (marcada com um ícone globo), clique no botão que irá surgir Descarregar e Embeber.
Nota: no Teamwork, esta função está disponível apenas se tiver a permissão "Criar Superfície".
Para mais informações, veja Resultados no Portal BIM Components.
