Esta definição está disponível para Paredes, Paredes Cortina e Pilares. É relevante se o elemento estiver localizado no polígono da Zona: o cálculo de área de zona depende da definição Relação com Zonas do elemento. Ou seja, se a área da Zona deve incluir ou excluir a área do elemento?

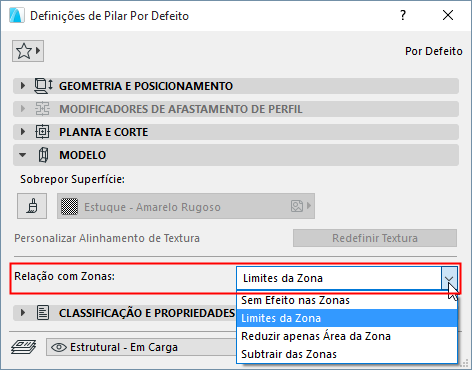

Para cada Parede, Parede Cortina e Pilar, defina a respectiva Relação com Zonas com auxílio do pop-up nas Definições do Elemento.

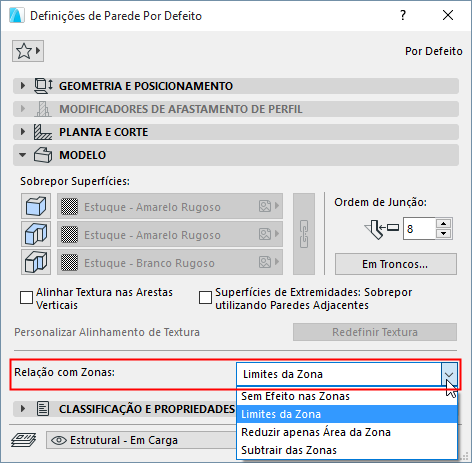

•para Paredes e Pilares: utilize o Painel Modelo
•para Paredes Cortina: utilize o Painel Colocação de Membro das Definições do Sistema Parede Cortina
Nota: para ver o efeito de alterações efectuadas nas definições de Cálculo da zona, tem de executar o comando Modelação > Actualizar Zonas.
Ver Actualizar Zonas.
Uma Parede ou Parede Cortina dentro da Zona delimita a zona se estiver definida para "Limites da Zona". Assim, os Limites da Zona estendem-se até à Parede/Parede Cortina. Se a Parede/Parede Cortina estiver inclinada, a geometria da zona apresenta uma inclinação correspondente.
•Se localizada no interior da área da zona, a Parede/Parede Cortina não está incluída na Área Medida (parâmetro Zona).
•Um Pilar vertical definido para "Limites da Zona" não está incluído na Área Medida (parâmetro Zona).
•Um Pilar inclinado não pode ser definido para "Limites da Zona". Para um Pilar inclinado, utilize a definição Subtrair da Zona.

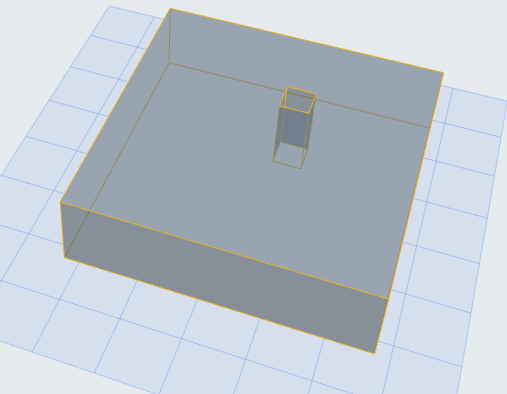

Pilar Vertical Definido para "Limites da Zona": Excluído da Área Medida (Parâmetro Lista de Zonas)
Nota: qualquer elemento tipo linha pode ser definido como "Limite da Zona" na caixa de diálogo de Definições. Este tipo de linha actua como um delimitador 2D da zona.
•A área do elemento é excluída da Área Medida
•O volume do elemento é incluído no volume da Zona
Nota: se tiver definido uma Parede ou Pilar para "Reduzir Área da Zona", pode preferir ignorar esta definição para paredes ou pilares muito pequenos. Para definir um limite de exclusão mínimo para estas paredes e colunas, vá a Opções > Preferências do Projecto > Zonas.
Para verificar quanta área da zona foi retirada devido à redução de Paredes/Colunas, seleccione a zona e visualize os dados no Painel Cálculo de Área das Definições de Zona.
Subtrair das Zonas
•A área do elemento é subtraída da Área da Zona Medida e a Área Útil. Ao contrário da definição de Limites da Zona, esta definição está disponível para Pilares inclinados.
•O volume do elemento é subtraído do volume da Zona

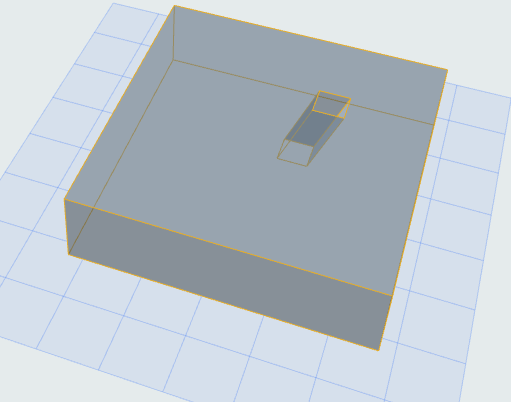

Pilar Inclinado Definido para "Subtrair das Zonas": Excluído da Área Medida (Parâmetro Lista de Zonas)
O elemento não tem efeito sobre o cálculo da zona: a área e o volume da zona vão incluir a área e o volume que o elemento ocupa.
Exemplo

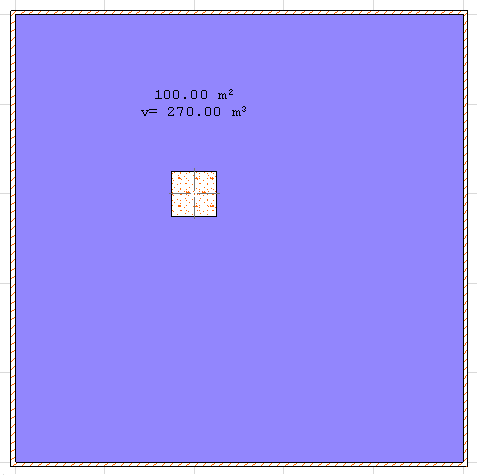

Neste exemplo, a área da zona é de 100 metros quadrados, com uma altura de 2,70 metros. A zona inclui um Pilar quadrado de 1 metro.
|
Relação com Zonas |
Área Medida |
Vol. |
|
Limites da Zona |
99 m2 |
267,3 m3 |
|
Reduzir apenas Área da Zona |
99 m2 |
270 m3 |
|
Subtrair das Zonas |
99 m2 |
267,3 m3 |
|
Sem Efeito nas Zonas |
100 m2 |
270 m3 |
