Opções de Visualização do Modelo para Escadas
As Opções de Visualização do Modelo afectam a visualização no ecrã e de saída de Escadas em 2D e 3D. Elas definem o nível de pormenor de Escadas em Cortes, Alçados e Vistas 3D, bem como o ecrã específico da planta (Planta ou Tectos) em 2D.

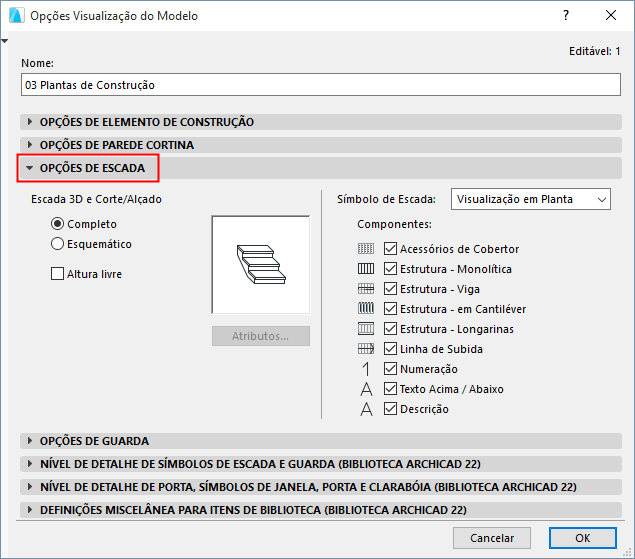

Este painel encontra-se em Documentação > Visualização do Modelo > Opções de Visualização do Modelo.
Nível de Detalhe da Escada em 3D e Corte
Escolha Completo ou Esquemático, para definir a visualização e saída de Escadas em Cortes/Alçados e nas janelas 3D e Documento 3D (incluindo modo de Edição).
•No modo Completo, aparece a Escada completa: todos os subelementos 3D podem ser vistos em total pormenor.
•No modo Esquemático, usa-se uma superfície de membrana contínua para indicar a superfície de topo dos passos.

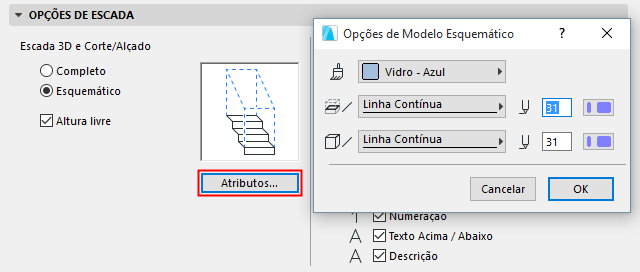

–Para Esquemático: clique em Atributos para personalizar as opções de superfície e linha para as Escadas apresentadas nas visualizações em 3D e Corte.
•Altura Livre: assinale para mostrar ou esconder a visualização de Altura livre em 3D e Corte/Alçado.
Nota: para definir regras de Altura Livre: utilize o painel Regras e Standards de Definições Escada. (Ver ALTURA LIVRE.)

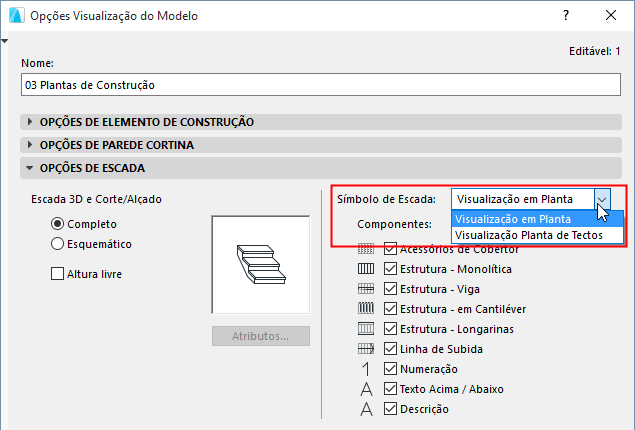

Símbolo de Escada: Escolher Visualização em planta ou Visualização Planta de Tectos
Defina este controlo para o Símbolo em Planta da Escada: "Visualização em Planta" ou "Visualização Planta de Tectos".
Cada Escada (no seu próprio diálogo de Definições Escada) tem dois grupos de definições, definindo as preferências de visualização para cada um destes dois tipos de símbolo. Mude esta Opção de Visualização de Modelo (Símbolo em Planta da Escada) para controlar qual o grupo de definições a usar, segundo a Vista do Modelo.
Ver também Visualização em Planta/Visualização Planta de Tectos (Definições Escada).
Mostrar/Esconder Componentes de Símbolo da Escada (por Opções de Vista do Modelo)

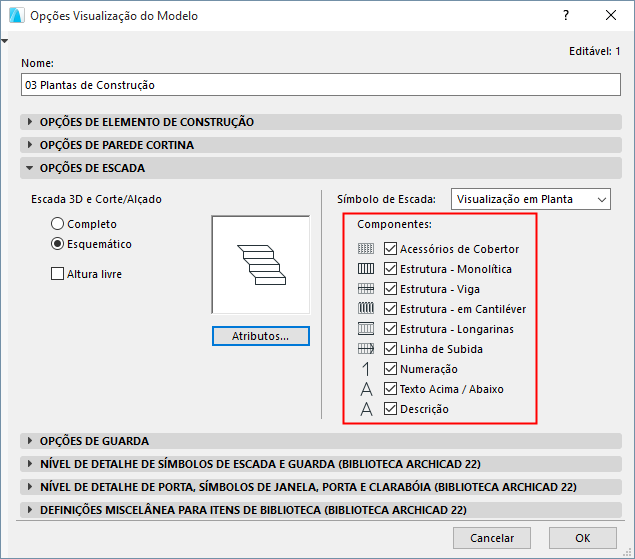

Use as opções de Opções de Visualização do Modelo > Opções de Escada para controlar quais os itens que devem ser usados em símbolos de Escada, por Vista do Modelo.
Pode sobrepor estas definições para qualquer escada simples, nas Definições Escada.
Ver Definições Escada: Componentes de Símbolo.
Para ajustar com precisão a visualização do Símbolo (com base em partes Visíveis/Escondidas de uma Escada), utilize o painel "Nível de Detalhe" da caixa de diálogo Opções de Visualização de Modelo.
Nível de Pormenor dos Símbolos de Escada e Guarda
Opções de Visualização do Modelo para Escadas: Exemplos
As Opções de Visualização do Modelo para Escadas oferecem uma grande flexibilidade para o ajuste preciso do ecrã 2D das Escadas, de acordo com diferentes Vistas de Modelo.
As seguintes três Escadas são mostradas no Rés-do-Chão, em várias escalas. A partir da esquerda: uma Escada de Entrada, umas Escadas entre Pisos e uma Escadaria.

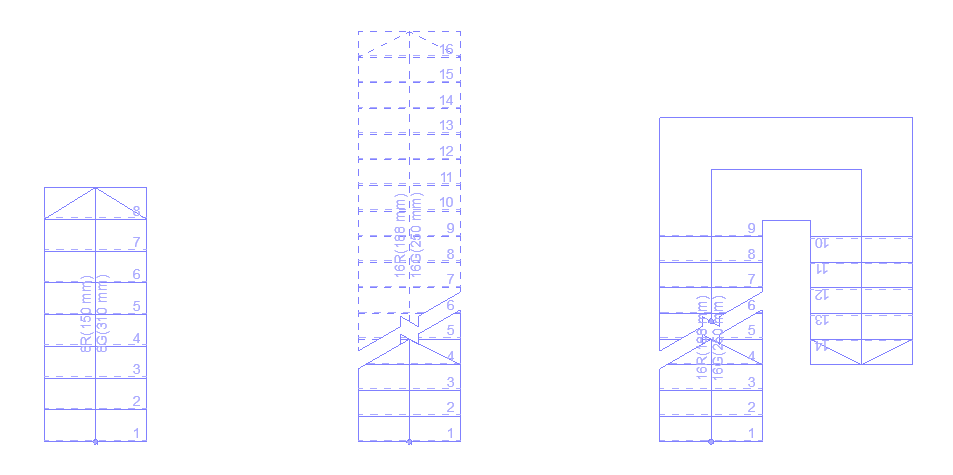

Planta de Construção 1:50

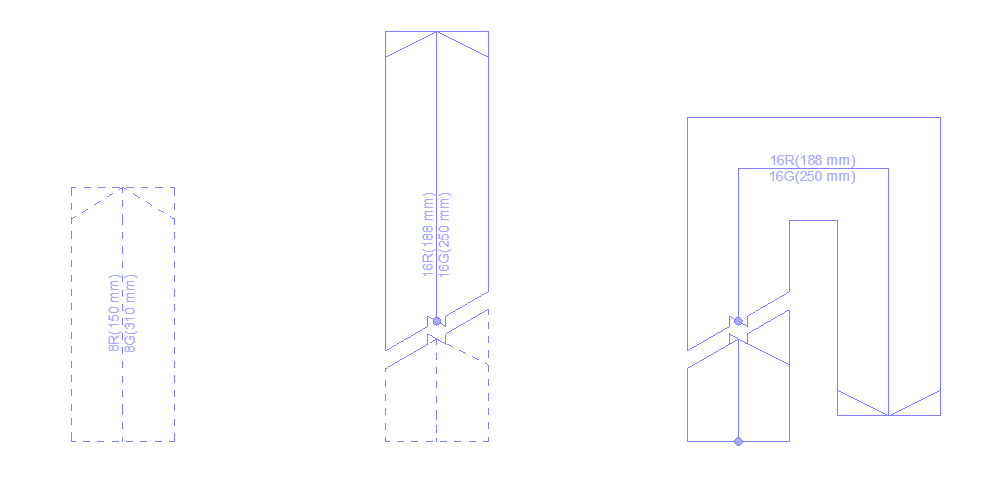

Planta de Tectos 1:50

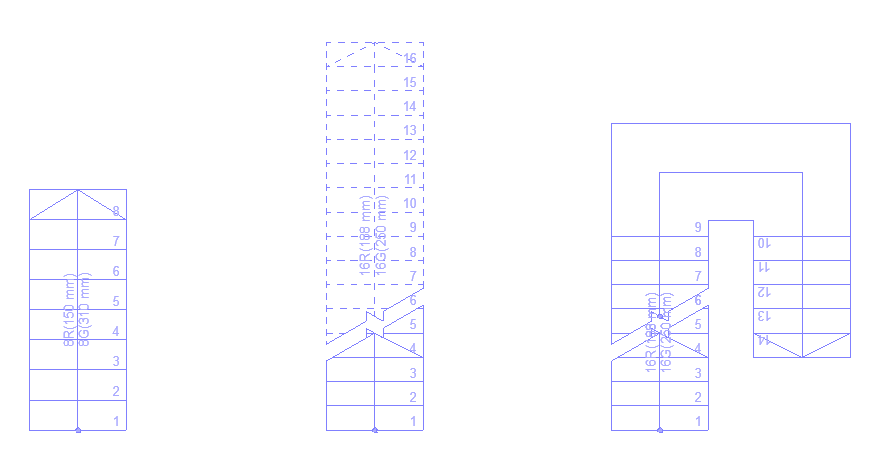

Licença de Construção 1:100

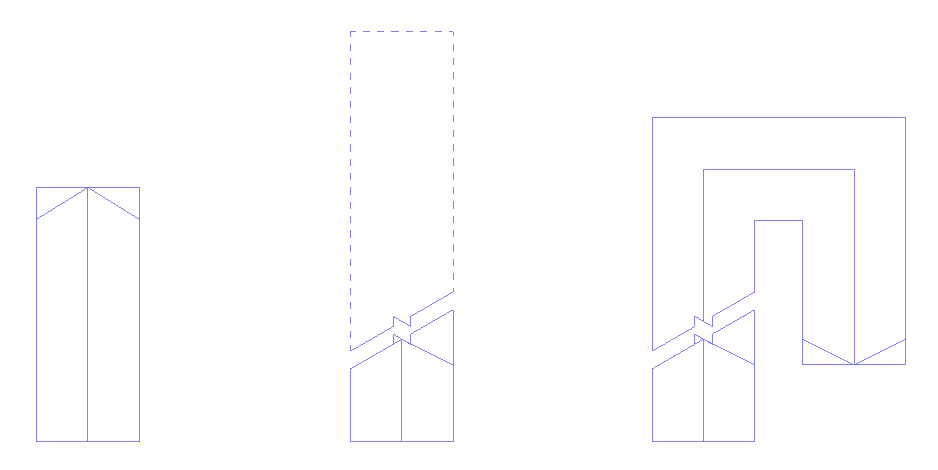

Planta do Local 1:500
