As Linhas do Nível do Piso indicam a localização vertical dos Pisos em Cortes, Alçados e Alçados Interiores. Os seus valores são definidos em Modelação > Definir Pisos.
Ver Caixa de Diálogo Definir Pisos.
Os Níveis dos Pisos podem ser definidos para aparecer nas Vistas de Secção/Alçado. Neste caso, cada nível de piso incluído no alcance da Secção/Alçado aparece na Janela.
Pode colocar cotas associativas em Linhas do Nível do Piso.
Os marcadores das linhas de piso são itens da biblioteca. Os parâmetros e a posição destes Marcadores podem ser editados nas Definições de Secção/Alçado.
Para mais informações, veja Painel Níveis de Pisos.
Mostrar/Esconder Linhas do Nível do Piso em Secção/Alçado/AI
Para cada Secção/Alçado/Alçado Interior individual, pode esconder, mostrar e/ou imprimir as Linhas do Nível do Piso e os seus marcadores.

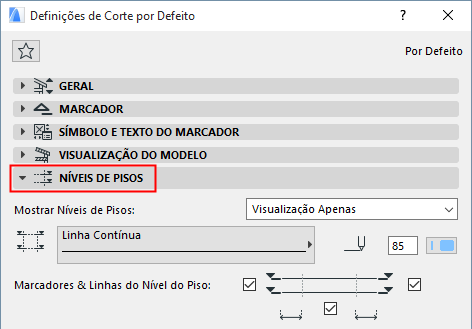

Para definir estas opções, abra a caixa de diálogo Definições de Secção/Alçado, abra o painel Níveis de Pisos em Secção, e utilize o pop-up “Mostrar Níveis de Pisos”.
Mostrar/Esconder Linhas do Nível do Piso Durante Todo o Projecto
Para qualquer piso, é possível desactivar a visualização da linha do nível durante todo o projecto (em cada Secção/Alçado/AI).

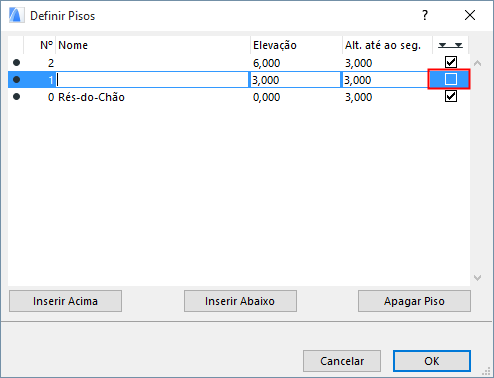

Em Modelação > Definir Pisos, desmarque a opção “Linha do Nível do Piso”. A linha de nível do piso não aparecerá, a partir de agora, em nenhuma Janela do Projecto.
Quaisquer cotas associativas da Linha do Nível do Piso serão apagadas.
Cotagem das Linhas do Nível do Piso
Pode colocar cotas associativas em Linhas do Nível do Piso.
Por exemplo, utilize o tipo de Elevação da ferramenta Dimensão Linear.
•Cotagem da Linha do Nível do Piso Simples

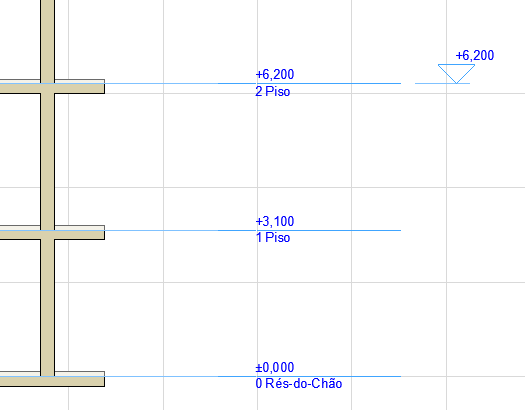

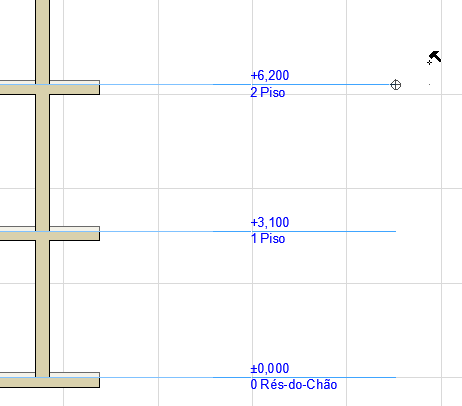

Clique num ponto final da Linha do Nível do Piso, depois faça duplo clique para colocar as cotas.
•Cotagem de Todas as Linhas do Nível do Piso

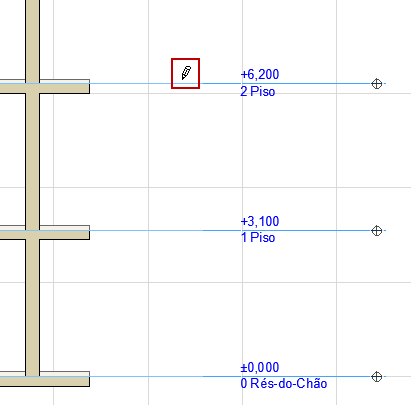

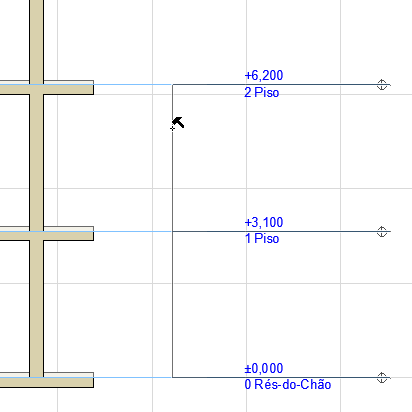

Clique na própria Linha do Nível do Piso, depois faça duplo clique para colocar as cotas.
Visualização das Cotas do Nível do Piso
Se desactivar a visualização do Nível do Piso (nas Definições Secção/Alçado), as Dimensões permanecem no local.
Actualização das Cotas do Nível do Piso
Se apagar um Piso, a sua Cota do Nível do Piso também é apagada. O resto das cotas do Nível do Piso são automaticamente actualizadas.
Se modificar a altura de um Piso, o resto das cotas do Nível do Piso são automaticamente actualizadas.
Contudo, se inserir um novo Piso, precisa de colocar manualmente a cota do respectivo Nível do Piso.
Pode editar a altimetria de qualquer piso ou conjunto de pisos, utilizando o Modo Edição de Piso:

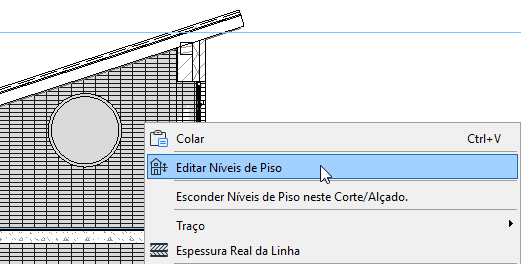

1.Seleccione o comando Modelação > Editar Níveis de Piso, ou o mesmo comando, a partir do menu de contexto, clicando com o botão direito dentro da Janela de Secção/Alçado.
2.Aparece a Janela Modo Edição de Piso. Enquanto que esta Janela se mantiver aberta no ecrã, está no Modo de Edição de Pisos, e pode mover as linhas de base dos pisos.
3.Seleccione um modo a partir desta Janela, clicando numa das quatro opções:
•Editar apenas Nível escolhido
•Editar todos os Níveis abaixo do Nível escolhido
•Editar todos os Níveis acima do Nível escolhido
•Editar todos os Níveis

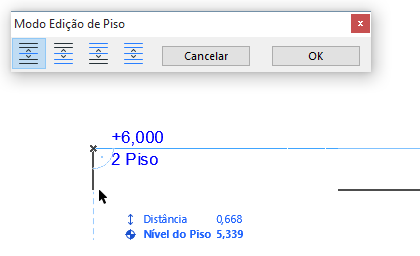

4.Mova o cursor para a Linha de Nível do Piso que deseja mover. O cursor assume o formato Mercedes. Clique e arraste a linha de nível do Piso para editar a sua elevação.
5.Clique em OK para aplicar as alterações e sair do Modo de Edição de Piso. Os marcadores alçados associados serão também actualizados..
Os elementos pertencentes aos vários pisos mantêm a sua elevação em relação ao respectivo Piso Original, como pode verificar quando a vista for actualizada, após clicar em OK.
