Previsualizações e Imagens no Mapa Interactivo

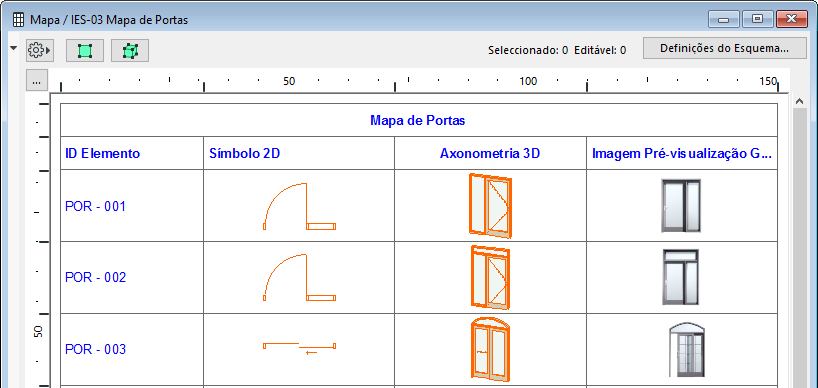

Mapas Interactivos podem incluir imagens de pré-visualização 2D ou 3D:
Cotagem Automática de Pré-visualizações do Mapa (Portas/Janelas)
Pode adicionar cotas associativas a estas pré-visualizações no Mapa.

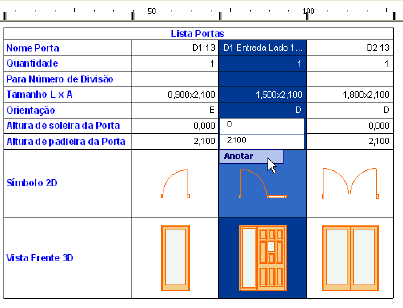

1.Faça duplo clique na célula que pretende anotar, ou
Seleccione a célula e, depois, clique em Anotar.

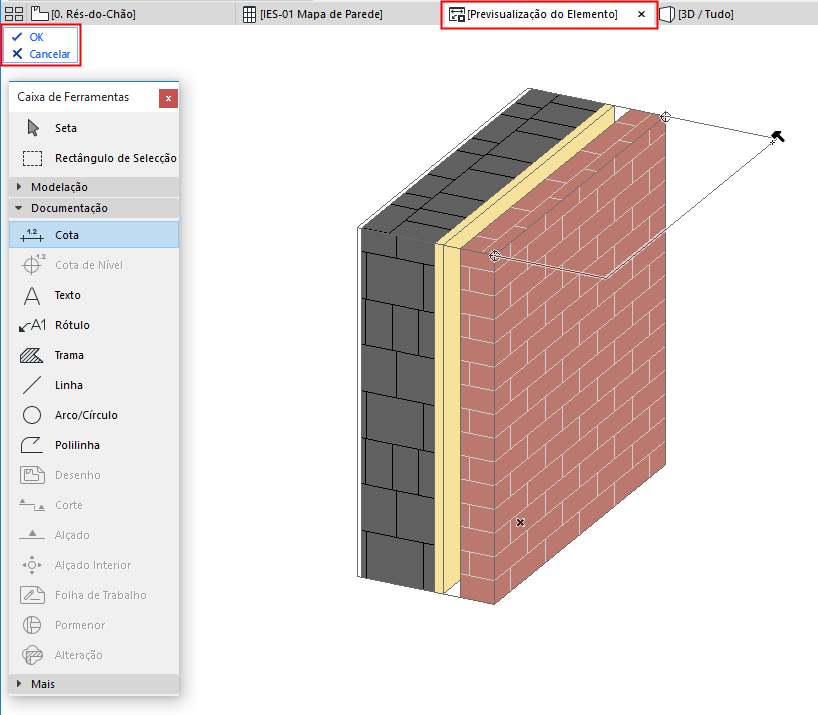

2.A vista abre-se num tab/janela separado, chamado Previsualização do Elemento.
3.Utilize as ferramentas 2D disponíveis para anotar: cotas, rótulos, texto. Também pode adicionar anotações a partir de bibliotecas disponíveis, utilizando a ferramenta Objectos.
4.Clique em OK no menu em cima, à esquerda para fechar este(a) separador/janela e aplique as anotações à vista seleccionada; ou clique em Cancelar para fechar sem aplicar quaisquer alterações.
Cotagem Automática de Pré-visualizações do Mapa (Portas/Janelas)
Para Mapas que mostrem pré-visualizações de Porta/Janela, as Opções de Mapa incluem a opção Adicionar cotas automáticas.
Seleccione esta caixa para adicionar cotas automáticas à imagem seleccionada.

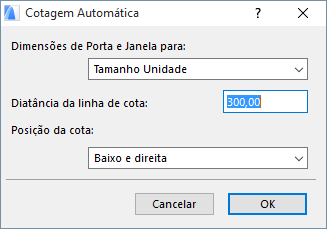

Depois clique em Definições de Cota para definir opções de cotagem para a imagem, na caixa de diálogo emergente Cotagem Automática.
Este painel está disponível se Aplicar Opções de Formato a estiver definido para Pré-visualizar ou se estiver seleccionada uma célula de previsualização no Mapa.
Activar Caneta do Elemento: assinale esta opção para usar as cores definidas para o elemento são usadas para a respectiva imagem de previsualização no mapa.
–Se não estiver assinalada, escolha uma cor no campo Caneta de Contorno, abaixo.
Escala: Defina a escala ideal para as imagens de previsualização do mapa. Para Ajustar-se garante que a imagem irá ajustar-se à célula, diminuindo a escala da previsualização, se necessário (a escala não aumenta).
Alinhar a: alinhe as imagens de previsualização neste mapa dentro das respectivas células: Centrar, Topo ou Fundo da célula ou (apenas para previsualizações 2D) de modo a corresponder às suas altimetrias relativas em relação ao nível de referência escolhido (Zero de Piso, Cota Zero ou outro nível de referência definido.)
Nota: não disponível se a Escala for "Para Ajustar-se".
Adicionar Cotas Automáticas: adicione Previsualizações de informação de cotas neste Mapa. As cotas são associativas; se o elemento for modificado no projecto, as cotas serão actualizadas.
Nota: pode adicionar cotas manualmente a qualquer imagem de Previsualização, fazendo duplo clique na respectiva célula ou clicando no comando "Anotar" no ecrã.
