Regras de Sobreposição Gráfica
Uma Regra de Sobreposição Gráfica é composta por duas partes:
•Critério (que elementos devem ser sujeitos a uma sobreposição?)
•Estilo de Sobreposição (qual deve ser o aspecto da sobreposição?)
Caixa de Diálogo Regras de Sobreposição Gráfica
Para criar e editar Regras, utilize a caixa de diálogo Regras de Sobreposição Gráfica, disponível a partir de:
•Documentação > Sobreposições de Gráfico > Regras de Sobreposição Gráfica
•a caixa de diálogo Combinações de Sobreposição Gráfica: clique no botão Editar Regras
•a caixa de diálogo Opções de Filtro de Renovação: clique no botão Regras de Sobreposição Gráfica

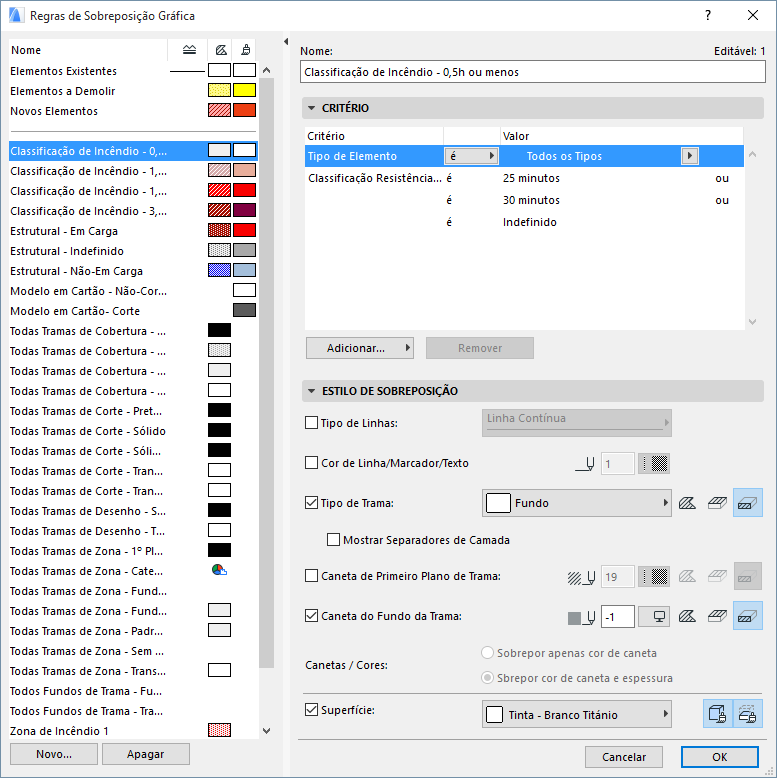

Regras são listadas do lado esquerdo da caixa de diálogo.
Seleccione qualquer regra para ver a respectiva definição nos painéis Critério e Estilo de Sobreposição do lado direito.
Para o ajudar a identificar rapidamente as Regras, os ícones junto ao nome de cada Regra indicam o Tipo de Linha, Tipo de Trama, Canetas de Primeiro Plano e de Fundo e a Superfície (se existir) definidos para esta Regra.
As primeiras três Regras correspondem aos três Estados de Renovação: Existing (Existente), To be Demolished (A Demolir) e New (Novo).
1.Clique no botão Novo no fundo da caixa de diálogo Regras de Sobreposição Gráfica.

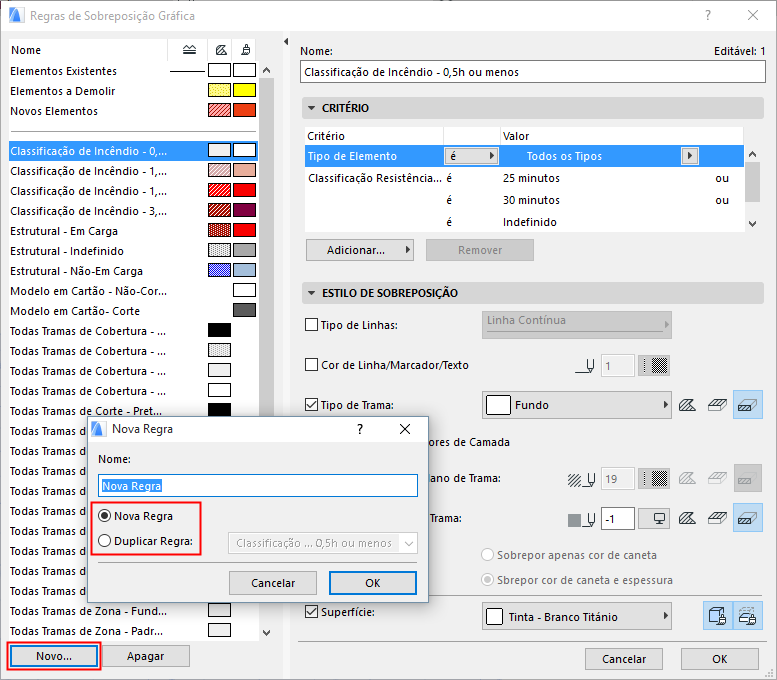

2.Na caixa de diálogo Nova Regra, introduza o nome da Regra.
Opcionalmente, seleccione "Duplicar Regra" para duplicar a definição de um regra existente (na lista pendente) com um novo nome.
Nota: As Regras para os três Estados de Renovação não podem ser duplicadas.
3.Clique em OK para criar uma nova Regra.
Em seguida, utilize os painéis do lado direito da caixa de diálogo para definir o Critério e Estilo de Sobreposição da Regra. Estes controlos são detalhados abaixo:
Utilize o painel Critério para definir a que elementos a Regra seleccionada se deve aplicar.
Nota: Não é possível editar o Critério para os três Estados de Renovação. (O Estado de Renovação é atribuído individualmente a elementos do modelo.)
1.Na lista Critério, a primeira linha é sempre Tipo de Elemento. (Subelementos como o Painel Parede Cortina ou Face de Morph não estão disponíveis aqui.)
2.Seleccione esta primeira linha e, depois, clique na seta preta no final da linha para escolher um valor para este critério a partir do pop-up (ou seja, o(s) tipo(s) de elemento ao(s) qual/quais esta Regra se deve aplicar).

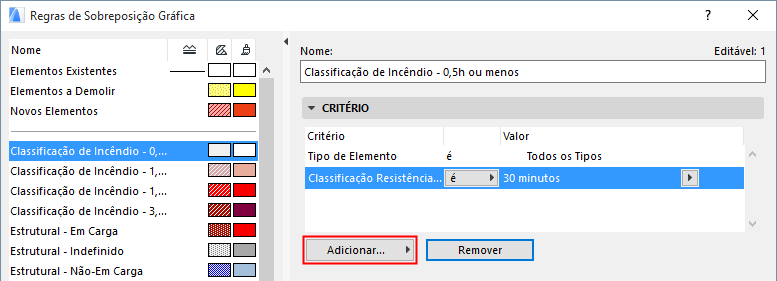

3.Para definir critérios adicionais, clique no botão Adicionar... para abrir uma lista de Parâmetros & Propriedades. Escolha o critério (utilize o campo de pesquisa no topo para o encontrar mais rapidamente), depois clique em Adicionar (ou prima Enter) para o adicionar à lista.
4.Pode adicionar Tipos de Elementos adicionais e ainda mais critérios se necessário. A lista de critérios disponíveis depende do(s) elemento(s) definido(s) na(s) linha(s) acima.
Nota: Esta interface é semelhante à da caixa de diálogo Pesquisar & Seleccionar, porém as Propriedades IFC não estão disponíveis aqui.
Ver Definir Critérios Adicionais: Parâmetros & Propriedades.
Nota: Definir "Vegetal" ou "Combinação de Vegetais" como um critério significa que a sobreposição pode afectar elementos que são visíveis de acordo com a Combinação de Vegetais fornecida.

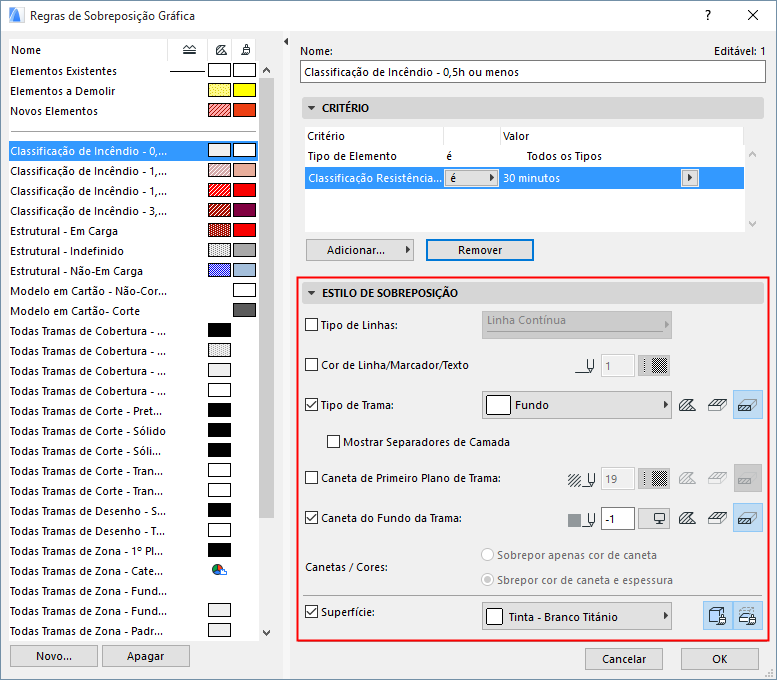

Definir Estilo de Sobreposição
Utilize o painel Estilo de Sobreposição para definir como visualizar elementos que estejam de acordo com os critérios desta Regra.
Seleccione as caixas dos atributos que pretender atribuir.
Para cada um destes atributos, defina o tipo (p. ex., cor de caneta, tipo de linha) conforme seja aplicável.
•Para controlos relacionados com Trama (Tipo de Trama, Caneta de Trama, Caneta Fundo da Trama): clique num ou mais ícones do lado direito do controlo para escolher que categoria (Trama de Desenho, Trama de Superfície, Trama de Corte) deve ser afectada pela sobreposição. (Pelo menos uma categoria da trama está sempre activada.)
•Para Superfície: clique num ou em ambos os ícones para aplicar a sobreposição a Superfícies Cortadas e/ou Não Cortadas.
Nota: Adicionalmente às definições de sobreposição listadas aqui, pode incluir definições de sobreposição adicionais no seu Filtro de Renovação. Defina-as na caixa de diálogo Opções de Filtro de Renovação.
Atribuir um Estado de Renovação a Elementos
Combinações de Sobreposição Gráfica
Aplicar um Filtro de Renovação
Aplicar Regras de Sobreposição Gráfica
As regras são aplicadas de duas formas:
•Por Combinação de Sobreposição Gráfica: uma Combinação de Sobreposição Gráfica (um Tipo de Projecção) é um conjunto de Regras de Sobreposição Gráfica, aplicado numa determinada ordem aos elementos de acordo com os critérios da Regra.
•Por Filtro de Renovação: o Filtro de Renovação (um Tipo de Projecção) define que elementos (por Estado de Renovação) devem ser visualizados com uma sobreposição
