Visualização do Modelo na Janela Secção

Nota: os controlos de visualização dos elementos são quase idênticos nos Alçados e Alçados Interiores e para Documentos 3D baseados na Planta.

Os controlos do painel Visualização do Modelo nas Definições de Corte definem a apresentação (tramas, contornos, superfícies) de:

Elementos Cortados

Elementos não Cortados

Sol e Sombras

Área Distante Marcada

Contornos de elemento nos Limites do corte

Clique na janela Secção.


Seguem-se descrições breves destas funcionalidades de visualização.

Para uma descrição individual de cada controlo, ver Painel Visualização do Modelo.


Elementos Cortados

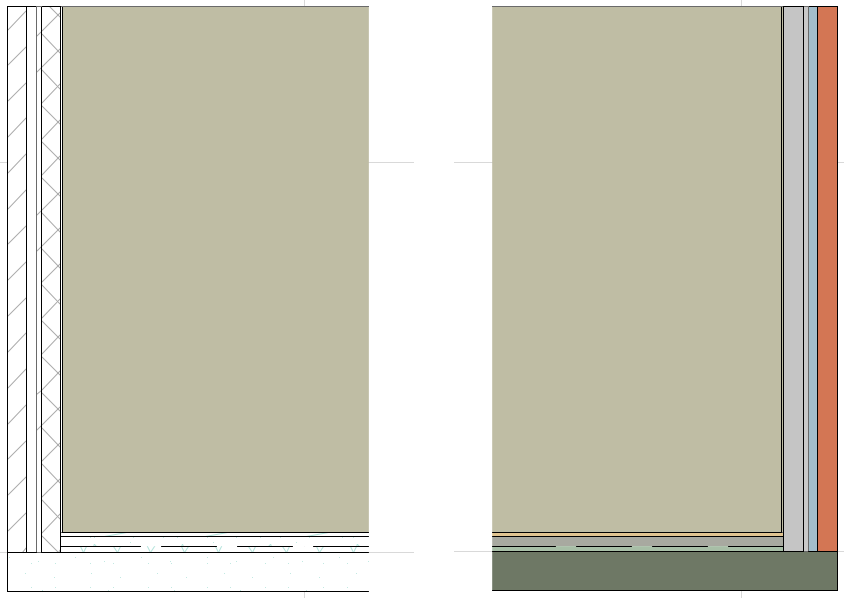

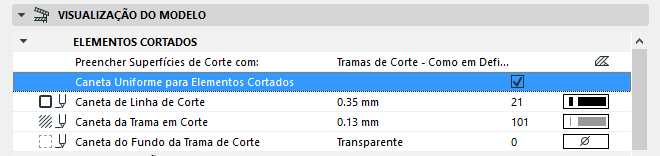

Por defeito, os elementos cortados são apresentados utilizando a sua linha do nível do elemento e definições de caneta. Pode personalizar a apresentação dos elementos cortados numa janela Secção assinalando a opção Uniforme Caneta Para Elementos Cortados no painel Visualização do Modelo nas Definições de Corte e, depois, atribua as linhas e cores, apenas para a visualização dos elementos cortados nesta Secção.


Elementos não Cortados

As cores e as tramas vectoriais das superfícies só podem ser visualizadas nas superfícies em vista dos elementos, nas Janelas de Secção/Alçado/AI.

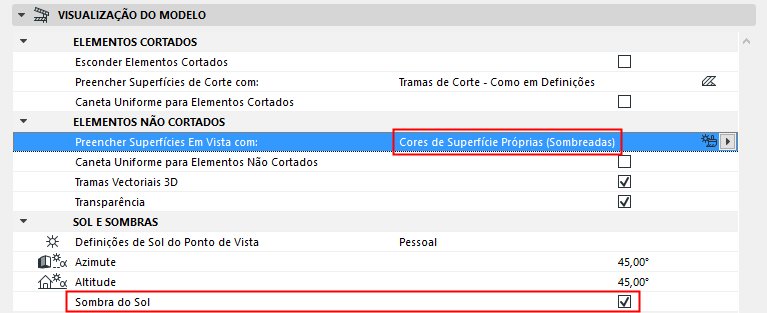

Estas opções no painel Visualização do Modelo nas Definições de Corte permitem-lhe aplicar superfícies (sombreadas ou não sombreadas) aos elementos não cortados apresentados na janela Secção:


Sol e Sombras

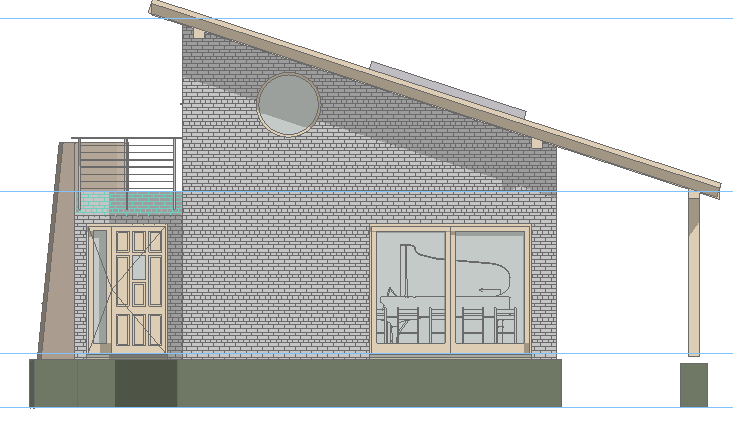

O Alçado seguinte é apresentado com as Tramas Vectoriais 3D ligadas (como se nota pela parede de tijolo) e com Sombras Projectadas Vectoriais activas (visíveis na sombra projectada pelo telhado.)

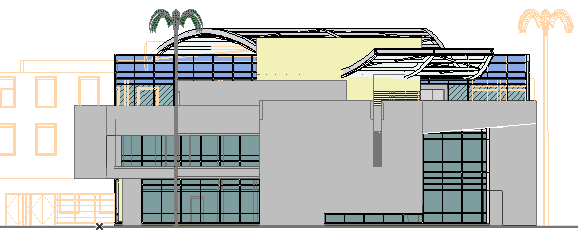

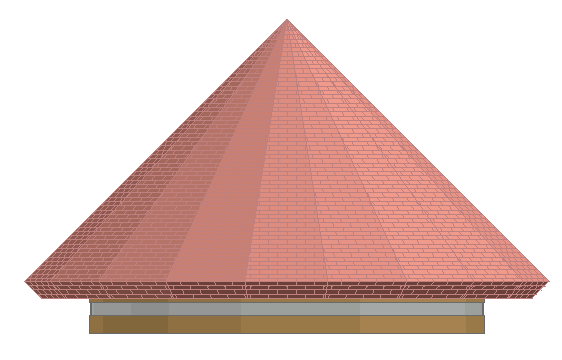

Outro efeito possível é visualizar superfícies por cortar no modo “sombreado” - ou seja, reflectindo contornos arredondados. É possível combinar ambos os efeitos (sombras projectadas e sombras próprias) numa única Secção:


Área Distante Marcada

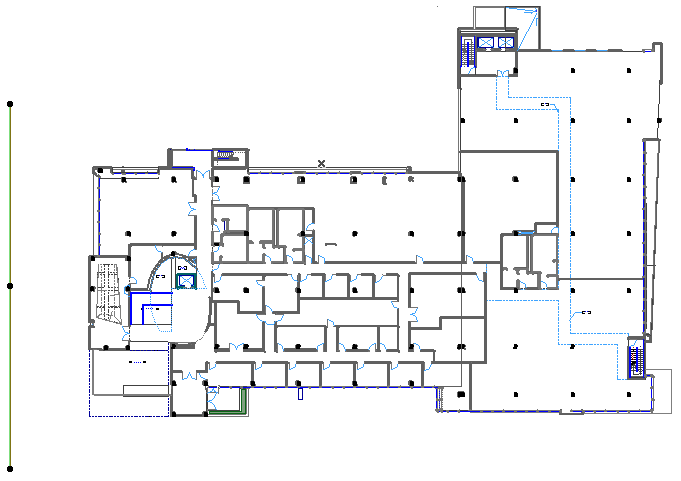

Considere a seguinte linha de Secção na Planta:

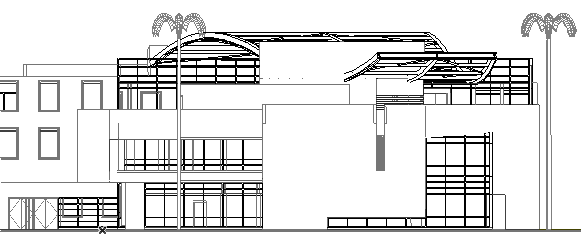

Note que esta Secção inclui a fachada oeste do edifício, junto à linha de secção, bem como partes da extremidade do edifício que se estende para norte. Nesta vista de Secção, as áreas próximas e distantes são apresentadas de forma idêntica; por isso, não pode diferenciá-las:

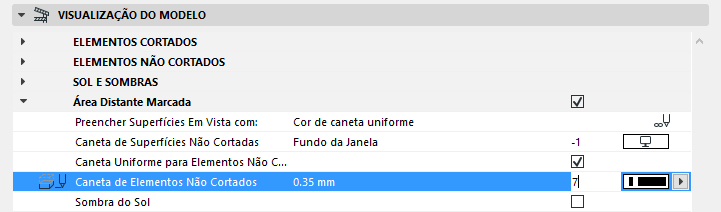

Para diferenciar os elementos "próximos" dos de "distância", reconfigure a secção de forma a conter uma Área Distante Marcada: seleccione a caixa Área Distante Marcada no Painel Visualização do Modelo de Definições de Corte e especifique outra cor para os contornos desses elementos "distantes".


Volte à Planta e repare que apareceu um novo segmento de linha, representando a Área Distante.

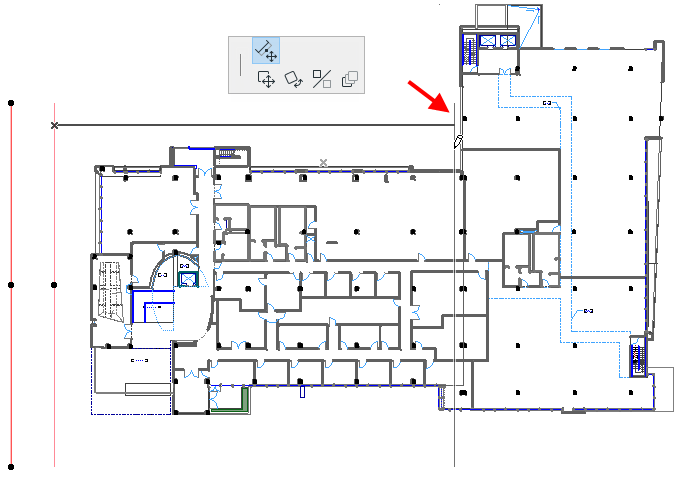

Seleccione esta linha e arraste-a conforme ilustrado:


Nota: a linha Área Distante é uma “Linha Região do Marcador”.

Ver também Visualização de Linhas de Região do Marcador.

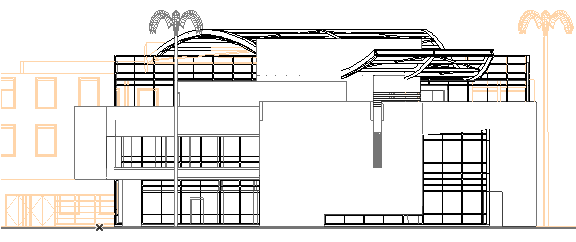

Agora, volte a abrir a Secção. Os elementos distantes distinguem-se dos elementos próximos.


Contornos de elemento nos Limites do corte

"Contornos de Elemento" podem ser aplicados a elementos apresentados na janela Corte, Alçado ou Alçado Interior que se estendem para além dos limites horizontais do Corte.

Utilize as definições de Contornos de Elemento no s Limites do Corte do Painel de Visualização do Modelo das Definições de Corte para definir esta cercadura.

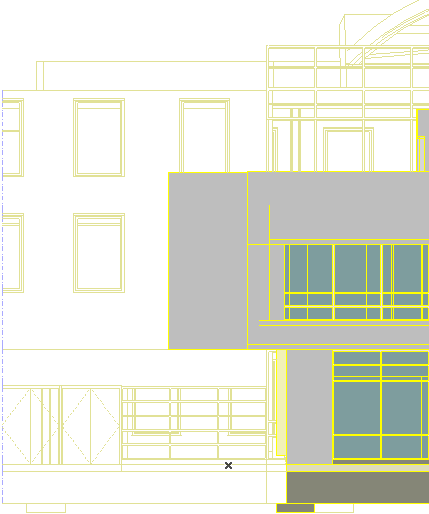

Aqui, o canto esquerdo da parede á esquerda não se encontra dentro dos limites da secção e as partes apresentadas são apresentadas como inacabadas, sem contornos.


No entanto, pode escolher visualizar os contornos da cercadura - ou seja, desenhar uma linha na cercadura do elemento tal como mostrado na secção, apesar de o elemento não terminar, realmente, aí.

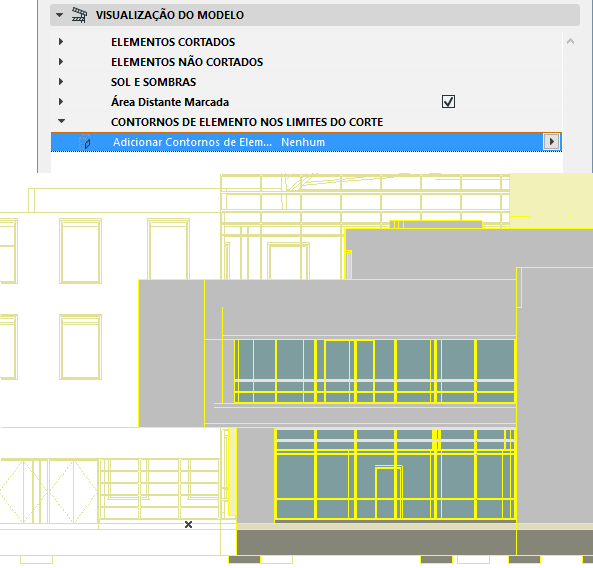

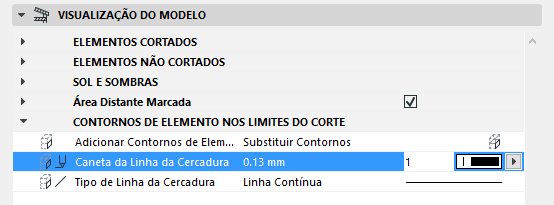

Em Adicionar Contornos de Elemento, escolha "Contornos Próprios" para visualizar estes contornos utilizando a caneta por cortar escolhida para estes elementos nas suas próprias caixas de diálogo Definições; ou "Substituir Contornos" para utilizar uma caneta à sua escolha:
