Parâmetro
Descrição curta
Descrição longa
Abreviatura de Orientação
Direcção do painel (usando a abreviatura).

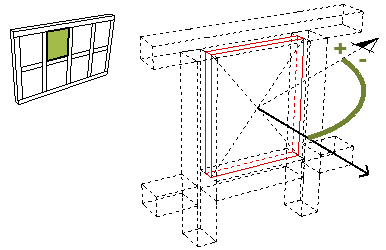

Ângulo do Norte
Direcção do painel, em graus com medição a partir do Norte.
Ângulo de Inclinação Painel Parede Cortina
Inclinação do Painel de Parede Cortina.
Igual à inclinação da Parede Cortina
Superfície da Aresta
Superfície da aresta do Painel como definido no Painel Modelo das Definições de Painel Parede Cortina.
Para painéis que são Objectos GDL, a superfície é definida no seu Texto GDL.
Superfície Interior
Superfície interior do painel como definido no Painel Modelo das Definições de Painel de Parede Cortina.
Para painéis que são Objectos GDL, a superfície é definida no seu Texto GDL.
Altura Nominal
Altura do painel.
Não inclui a extrusão do painel para as molduras envolventes

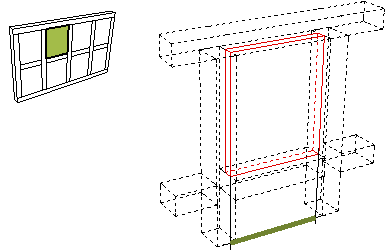

Largura Nominal
Largura do painel.
Não inclui a extrusão do painel para as molduras envolventes
Para painéis genéricos, é o mesmo que o parâmetro Largura regular.
Para painéis GDL, este valor pode ser definido nos parâmetros de painel.
Orientação
Lista a direcção (Esquerda ou Direita) de Painéis que fazem de Portas/Janelas.
Superfície Exterior
Superfície do Painel fora da superfície como definido no Painel Modelo das Definições de Painel Parede Cortina.
Para painéis que são Objectos GDL, a superfície é definida no seu Texto GDL.
Área de Painel com Braçadeiras
Área de Superfície Bruta do Painel.
Para painéis com forma rectangular. Inclui a extrusão do painel para as molduras envolventes (o valor de "profundidade" definido no painel Moldura Tipo e Geometria das Definições de Moldura de Parede Cortina.)
Área de Painel sem Braçadeiras
Área de Superfície do Painel.
Para painéis com forma rectangular. Não inclui a extrusão do painel para as molduras envolventes
Classe de Painel
Principal, Distinto ou Pessoal.
Atribua a Classe de Painel clicando nos painéis na janela de Pré-visualização do painel Padrão de Grelha e Previsualização das Definições de Sistema Parede Cortina - Página Esquema.
Painéis da classe “Personalizar” foram personalizadas individualmente, utilizando as Definições de Painel, acessíveis através do Modo de Edição da Parede Cortina.
Função Painel
Fixo, Janela ou Porta, dependendo do Tipo de Painel seleccionado.
Definida no painel Painel Tipo e Geometria das Definições de Painel de Parede Cortina.
Tipo de Painel
Nome do Tipo de painel.
Definido em Painel Tipo e Geometria nas Definições de Painel de Parede Cortina.
