Parâmetro
Descrição curta
Descrição longa

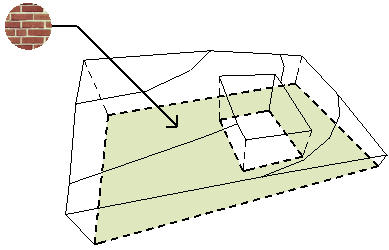

Superfície Base
Nome da superfície atribuído à base da Malha.

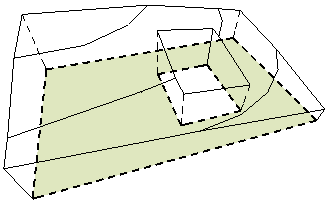

Área de Superfície da Base
Área da superfície da base da Malha, subtraindo a área de quaisquer orifícios.
Listagem apenas para Sólido. (As malhas com borda e apenas superfície não têm uma base.)

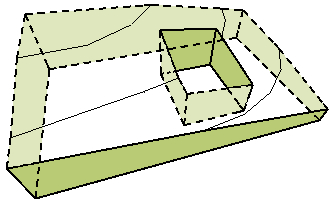

Área de Superfície de Aresta
Área de superfície da aresta da Malha, incluindo as superfície de todas as arestas de vão.
Apenas listada para malhas sólidas e com margens. (As malhas de apenas superfície não têm uma aresta.)

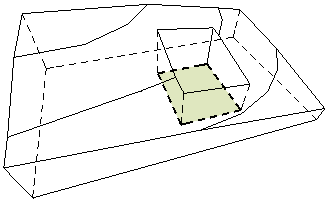

Área de Superfície de Negativos
Área total da superfície do topo (2D) de todos os orifícios na Malha
Tipo Malha
Método de Construção utilizado para criar a Malha:
Apenas Superfície, Superfície com Borda ou Corpo Sólido

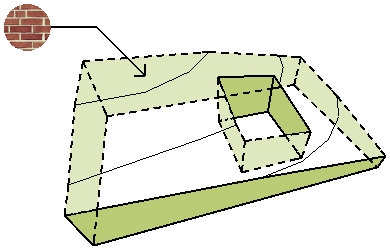

Superfície Lateral
Nome da superfície atribuído à parte lateral da Malha.

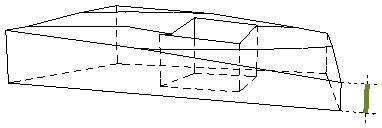

Nível da borda
Para Malhas com uma borda, a altura da borda (diferença entre os valores da base e do topo como apresentado na Caixa de Informações.)

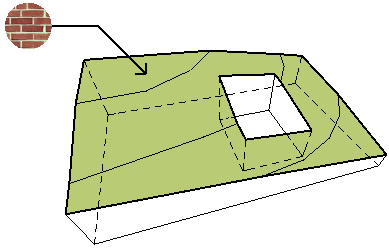

Superfície Topo
Nome da superfície atribuído ao topo da Malha

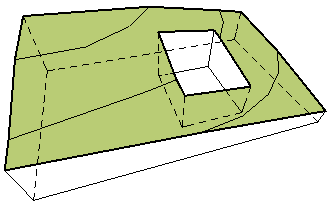

Área de Superfície Topo
Área de superfície do topo da Malha, subtraindo a área de superfície de quaisquer orifícios.
