Parâmetro
Descrição curta
Descrição longa
Parâmetro
Superfície Base
Nome da Superfície atribuído à base da Cobertura.
Atribuir superfícies no Painel Modelo das Definições da Cobertura

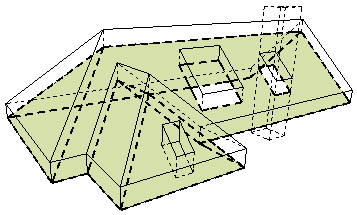

Área de Superfície Condicional da Base
Área de Superfície da base da Cobertura - esta área pode ser condicionada numa Regra de Cálculo definida.
Condição: subtrai a área de vãos apenas se excederem um determinado tamanho, como definido em Opções > Preferências do Projecto > Unidades de Cálculo & Regras (“Reduzir superfície da cobertura em...”)
Reduzido por cortes e SEO.

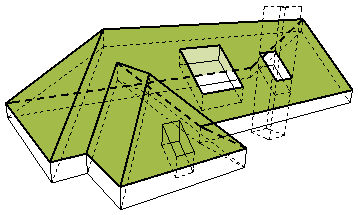

Área de Superfície Condicional do Topo
Área de Superfície do topo da Cobertura - esta área pode ser condicionada numa Regra de Cálculo definida.
Condição: subtrai a área de vãos apenas se excederem um determinado tamanho, como definido em Opções > Preferências do Projecto > Unidades de Cálculo & Regras (“Reduzir superfície da cobertura em...”)
Reduzido por cortes e SEO.
Comprimento de Ligação Cúpula
Comprimento de arestas cujo Tipo é definido para “Transição de Cobertura - Cúpula” na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta de dois planos de Cobertura adjacentes que se encontram sob a forma de um ângulo convexo.
Comprimento Beiral
O comprimento total de todas as arestas cujo tipo é definido para “Beiral,” na caixa de diálogo Definições de Aresta Personalizada.

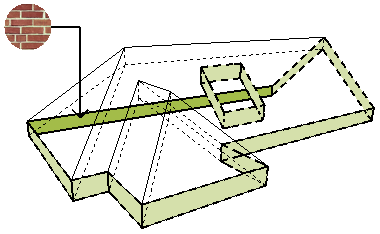

Superfície da Aresta
Nome da Superfície atribuído à aresta da Cobertura.
Lista a superfície da aresta por defeito da Cobertura (como definido no seu Material de Construção). Não listado para Coberturas compostas.
Para listar todas as Superfícies, incluindo as personalizadas e aquelas de elementos compostos, utilize uma lista do tipo Superfície (p. ex., Todos os Acabamentos).
Comprimento de Ligação de Fim de Parede
Comprimento total de todas as arestas cujo Tipo é definido para “Fim de Parede,” na caixa de diálogo Definições de Aresta Personalizada.
Caracteristicamente, trata-se de uma aresta que liga uma Parede e descem ao longo da Parede.
Comprimento Empenas
Comprimento total de todas as arestas cujo Tipo é definido para “Empena,” na caixa de diálogo Definições de Aresta Personalizada.

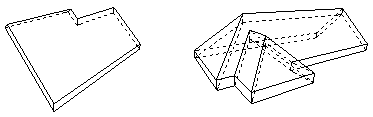

Método de Geometria
Plano Simples, Multi-plano
Método de Geometria de Cobertura
Área de Superfície Bruta da Base
Área de superfície da base da Cobertura, incluindo a superfície de quaisquer vãos.
Reduzido por cortes. Os SEO são ignorados
Área de Superfície Bruta das Arestas da Cobertura
Área de superfície das arestas da Cobertura, incluindo a superfície de quaisquer vãos.
Reduzido por cortes. Os SEO são ignorados
Área de Superfície Bruta do Topo
Área de superfície do topo da Cobertura, incluindo a superfície de quaisquer vãos.
Reduzido por cortes. Os SEO são ignorados
Comprimento Arestas
Comprimento de arestas cujo Tipo é definido para “Aresta,” na caixa de diálogo Definições de Aresta Personalizada.
Caracteristicamente, a aresta dos dois planos adjacentes que coincidem como aresta
Área de Superfície de Negativos
Área de superfície total de todos os vãos da Cobertura.
Comprimento Ligação Concavidade
Comprimento de arestas cujo Tipo é definido para “Transição de Cobertura - Concavidade” na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta de dois planos de Cobertura adjacentes que se encontram sob a forma de um ângulo côncavo.
Área de Superfície Útil da Base
Área de Superfície da Base da Cobertura
Reduzido por vãos, cortes e Operações Elementos Sólidos.

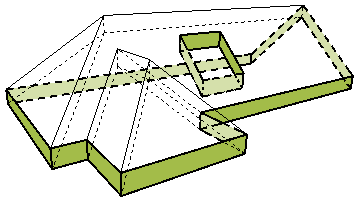

Área de Superfície Útil da Aresta
Superfície total de todas as arestas da Cobertura
Reduzido por vãos, cortes e Operações Elementos Sólidos.
Área de Superfície Útil do Topo
Área de Superfície do Topo da Cobertura
Reduzido por vãos, cortes e Operações Elementos Sólidos.
Número de Vãos
Número de vãos na Cobertura
Vãos são criados manualmente na Cobertura ou são cortados por Clarabóias colocadas na Cobertura.

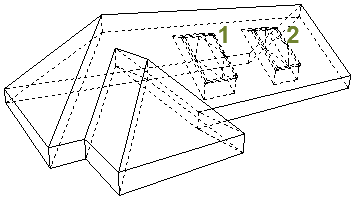

Número de Clarabóias
Número de clarabóias colocadas na Cobertura.
Área de Superfície dos Vãos
Área de superfície total de todas as Clarabóias colocadas na Cobertura.
Comprimento Cumieiras
Comprimento de arestas cujo Tipo é definido para “Cume,” na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta no topo de uma Cobertura Plano-simples.
Passo
Inclinação da cobertura.
A Inclinação é definida no Painel Geometria e Posicionamento mas pode ser personalizada para qualquer Plano da Cobertura.
Comprimento Cumeeiras
Comprimento de arestas cujo Tipo é definido para “Cumeeira,” na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta de dois planos de Cobertura adjacentes que se encontram sob a forma de uma cumeeira.
Nível de Cobertura
No caso de uma Cobertura multi-nível, indica o Nível de Cobertura ao qual o plano da Cobertura listada pertence.
Os números do Nível da Cobertura podem ser vistos no painel Geometria e Posicionamento das Definições da Cobertura ou da Caixa de Informações.
Comprimento de Ligação de Parede Lateral
Comprimento total de todas as arestas cujo Tipo é definido para “Parede Lateral” na caixa de diálogo Definições de Aresta Personalizada.
Tipicamente uma aresta de Cobertura que liga uma Parede e percorre a Parede horizontalmente.
Espessura
Espessura da cobertura, medida perpendicularmente a partir da sua superfície de referência.
O valor da espessura é definido no painel Geometria e Posicionamento das Definições da Cobertura ou da Caixa de Informações. (Pode ser visualizado como medida perpendicular ou vertical).

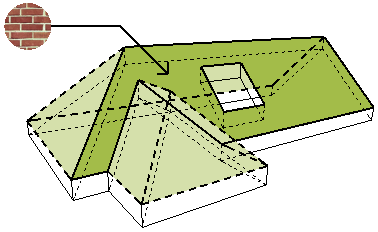

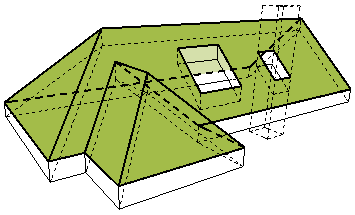

Superfície Topo
Nome da Superfície atribuído ao topo da Cobertura.
Atribuir superfícies no Painel Modelo das Definições da Cobertura

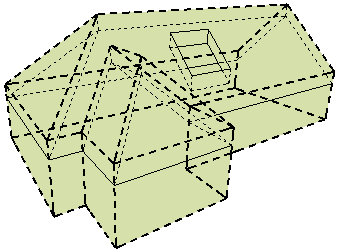

Corpo de Corte
Linhas Pivô abaixo ou Contornos Abaixo
Definido no Painel Modelo das Definições da Cobertura.
Determina a geometria do Corpo de Corte que actua por cima de outros elementos quando são cortados por esta Cobertura.
Comprimento Revessas
Comprimento de arestas cujo Tipo é definido para “Revessa,” na caixa de diálogo Definições de Aresta Personalizada.
Espessura Vertical
Espessura da cobertura, medida verticalmente a partir da sua superfície de referência.
O valor da espessura é definido no painel Geometria e Posicionamento das Definições da Cobertura ou da Caixa de Informações (Pode ser visualizado como medida horizontal ou vertical).
