Parâmetro
Descrição curta
Descrição longa
Categoria Acústica
Valor da categoria acústica (se algum), como definido nas Definições de Janela (Definições à Medida, página Descrições).

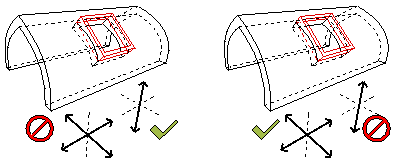

Restrição na Cobertura
“Horizontal” ou “Vertical”, como definido em Previsualização e Painel de Posicionamento da Definições da Clarabóia.
Define como a Clarabóia será restringida enquanto desvia a posição se a geometria de Cobertura for modificada.
Altura Rebordo
Distância em que a moldura da Clarabóia sobressai do plano Cobertura/Membrana.
Um valor de 0 significa que a Clarabóia se encontra lisa no plano.
Categoria Fogo
Valor da categoria fogo (se algum), como definido nas Definições de Janela (Definições à Medida, página Descrições).

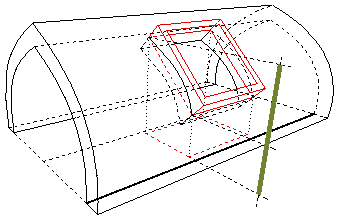

Altura da Padieira
Altura vertical da padieira da Clarabóia
Altura da Padieira ou de Soleira/Peitoril é medida a partir do Ponto de Inserção (p. ex., Piso 0), como definido no painel Previsualização e Posicionamento.
Texto Marcador
O Texto Marcador especificado na caixa de diálogo Definições, no Painel Marcador de Cota, no parâmetro Personalizar Textos- Textos Marcadores.
Este texto é equivalente ao número de ID do elemento por defeito; no entanto, pode ser atribuído um texto personalizado .

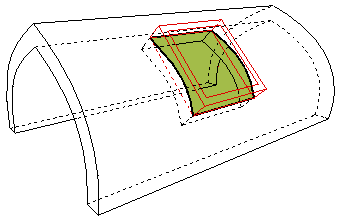

Área de Vão Membrana/Cobertura
Área de superfície da abertura cortada pela Clarabóia.

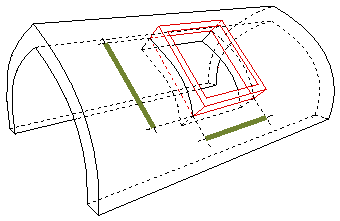

Dimensões de Vão Membrana/Cobertura (ARCHICAD 20)
Largura x Altura da abertura cortada pela Clarabóia.

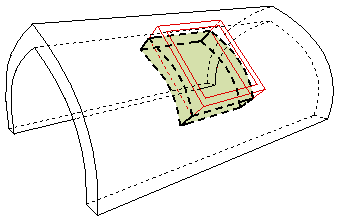

Volume de Vão Membrana/Cobertura
Volume da abertura cortado pela Clarabóia.
Cálculo do volume baseado no vão que resulta do corte das aberturas GDL da Membrana/Cobertura.
Tamanho L x A de Vão de Membrana/Cobertura
Tamanho L x A x E de Vão de Membrana/Cobertura
Espessura de Membrana/Cobertura
Espessura da Cobertura/Membrana principal na qual a Clarabóia é colocada.
Altura da Soleira
Altura de Peitoril/Soleira da Clarabóia, como apresentado no Painel Previsualização e Posicionamento
Altura da Padieira ou de Soleira/Peitoril é medida a partir do Ponto de Inserção (p. ex., Piso 0), como definido no painel Previsualização e Posicionamento.

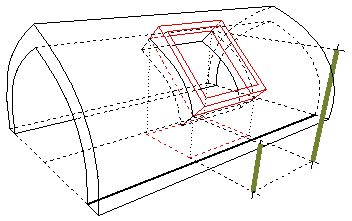

Valor Soleira/Padieira
Valor da altura do Peitoril/Padieira como definido no painel Previsualização e Posicionamento da caixa de diálogo Definições. (O valor mede a distância do cabeçalho ou da soleira às Linhas Pivô da Cobertura, ao piso actual ou outro piso, como definido pelo utilizador.)
Unidade Dimensões (ARCHICAD 20)
Largura e altura da unidade da Clarabóia, como definidas na caixa de diálogo Definições (painel Parâmetros ou painel Definições à medida).

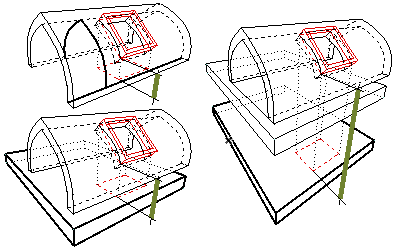

Ponto de Inserção Vertical
Ponto de Inserção Vertical como definido no Painel Previsualização e Posicionamento. A altura de Cabeçalho e Soleira é medida até ao Ponto de Inserção Vertical.
Não relevante para Clarabóias colocadas em Membranas.
