Parâmetro
Descrição curta
Descrição longa
Corte Transversal da Viga
Rectangular, Perfilado ou Arredondado
Forma do corte transversal da Viga conforme definido na caixa de diálogo Definições da Viga.
Ângulo de Inclinação da Viga
Ângulo de uma Viga inclinada.

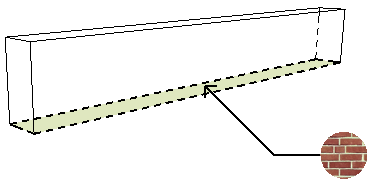

Superfície Base
Nome da superfície atribuído à base da Viga.
Definido em Definições de Viga (através de Material de Construção, ou Sobrepor no Painel Modelo)

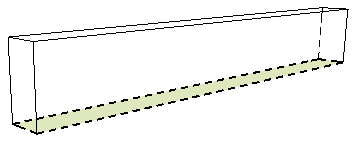

Área de Superfície da Base
Área da Superfície da Base da Viga.
reduzido por qualquer SEO ou vãos.
Superfície de Fim
Nome da superfície atribuído às duas extremidades da Viga.
Definido em Definições de Viga (através de Material de Construção, ou Sobrepor no Painel Modelo)
Área de Superfície de Extremidade
Área das Superfícies de ambos os fins da Viga.
Área das Superfícies de ambos os fins da Viga.
Superfície de Extrusão
Nome da Superfície atribuída à extrusão da Viga.
Utilizar com vigas redondas e perfiladas, que utilizam uma única superfície em todos os lados da extrusão. (Valor igual ao de parâmetro Superfície Lado Esquerdo.)
Altura Buraco
Altura ou diâmetro do primeiro vão colocado na Viga.
Valor igual ao de "Altura ou Diâmetro de Negativo", no painel Vão das Definições da Ferramenta Viga
Número Buraco
Número total de vãos na viga.
Posição de Negativo a partir da Linha de Referência
Distância do ponto central do primeiro vão colocado desde a Linha Referência da Viga.
Valor igual ao de Posição, no painel Vão das Definições da Ferramenta Viga.
Largura Buraco
Largura do primeiro vão colocado na Viga.
Valor igual ao de "Altura Buraco", no painel Vão das Definições da Ferramenta Viga.
Área de Superfície de Face de Negativos
Área total da aresta de todos os vãos da viga.
Área de Superfície de Negativos
Área total da superfície 2D de todos os vãos, como calculado num lado da Viga.
Volume Buracos
Volume total de todos os vãos na Viga.
Múltipla Largura de Viga por Área da Superfície de Negativos.
Superfície Lado Esquerdo
Nome da superfície atribuído ao lado esquerdo da Viga.
Definido em Definições de Viga (através de Material de Construção, ou Sobrepor no Painel Modelo).
“Esquerda” e “Direita” são determinadas com base na direcção do eixo de referência da Viga. A direcção do eixo é a direcção na qual arrasta o cursor para desenhar a Viga.
Área de Superfície Lado Esquerdo
Área da Superfície do Lado esquerdo da Viga.
reduzido por qualquer SEO ou vãos.
“Esquerda” e “Direita” são determinadas com base na direcção do eixo de referência da Viga. A direcção do eixo é a direcção na qual arrasta o cursor para desenhar a Viga.
Comprimento Esquerda
Comprimento da Viga no seu lado esquerdo.
“Esquerda” e “Direita” são determinadas com base na direcção do eixo de referência da Viga. A direcção do eixo é a direcção na qual arrasta o cursor para desenhar a Viga.
Para listar o comprimento de referência da Viga, use o parâmetro Comprimento 3D (categoria Geral).
Comprimento Direito
Comprimento da Viga no seu lado direito.
“Esquerda” e “Direita” são determinadas com base na direcção do eixo de referência da Viga. A direcção do eixo é a direcção na qual arrasta o cursor para desenhar a Viga.
Para listar o comprimento de referência da Viga, use o parâmetro Comprimento 3D (categoria Geral).
Afastamento
Distância de afastamento da Viga à linha de referência.
Por defeito, este valor é zero. Introduzir um valor de afastamento afasta a Viga do seu eixo de referência.
Área de Superfície Lado Direito
Nome da superfície atribuído ao lado direito da Viga.
Definido em Definições de Viga (através de Material de Construção, ou Sobrepor no Painel Modelo)
“Esquerda” e “Direita” são determinadas com base na direcção do eixo de referência da Viga. A direcção do eixo é a direcção na qual arrasta o cursor para desenhar a Viga.
Área de Superfície Lado Direito
Área da Superfície do Lado direito da Viga.
reduzido por qualquer SEO ou vãos.
“Esquerda” e “Direita” são determinadas com base na direcção do eixo de referência da Viga. A direcção do eixo é a direcção na qual arrasta o cursor para desenhar a Viga.

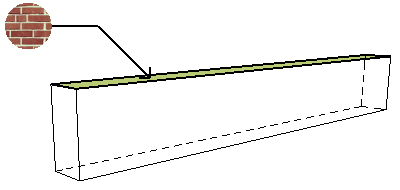

Superfície Topo
Nome da superfície atribuído ao topo da Viga.
Definido em Definições de Viga (através de Material de Construção, ou Sobrepor no Painel Modelo)

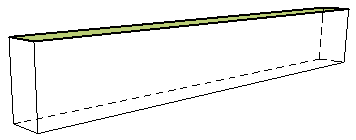

Área de Superfície Topo
Área da Superfície do topo da Viga.
reduzido por qualquer SEO ou vãos.
