Parâmetro
Descrição curta
Descrição longa
Redução de área
A Área Calculada como percentagem da Área Reduzida.
Nas Definições de Zona - painel Cálculo de Área: se assinalar "Reduzir em" determinada percentagem, o resultado é a Área Calculada.
(Por exemplo: se "Reduzir em" for equivalente a 20 por cento, a "Redução de área" corresponde a 80 por cento.)
Área Calculada
A área da Zona após a Área Reduzida é reduzida adicionalmente pelo valor de percentagem definido no painel Cálculo da Área das Definições de Zona.
Em Definições de Zona - painel Cálculo de Área: assinale "Reduzir em" e introduza uma percentagem a subtrair da área da Zona Reduzida. O resultado é a Área Calculada.
Área de Superfície das Portas
Área de superfície das paredes na Zona.
Uma Porta está na zona se qualquer parte do seu polígono 2D estiver no interior ou se coincidir com a aresta do polígono 2D da Zona.
Largura Portas
Largura das portas na Zona.
Uma Porta está na zona se qualquer parte do seu polígono 2D estiver no interior ou se coincidir com a aresta do polígono 2D da Zona.
Extrair Área do Pilar
Área do Pilar subtraída da área da Zona Medida.
Relevante se o polígono de zona incluir Pilares. Se Relação com Zonas = "Reduzir Apenas Área da Zona" E a área do Pilar exceder o mínimo definido nas Preferências de Zonas, a Zona é reduzida pela percentagem definida em Preferências de Zonas.
Extrair Área da Trama
Área da Trama subtraída da área da Zona Medida.
Relevante se o polígono de zona incluir Tramas. Se Subtrair das Zonas estiver activo para a Trama (veja Definições de Trama - Definições Gerais), a área da Zona é reduzida pela percentagem definida.
Área Baixa Extraída
Área sob tecto baixo subtraída da área de Zona Medida.
Se a Zona for cortada por uma Cobertura ou Membrana: a área da zona é reduzida pela "Redução de área sob Tecto Baixo" como definido nas Preferências de Zonas.
Extrair Área da Parede
Área da Parede subtraída da área da Zona Medida.
Relevante se o polígono de zona incluir Paredes. Se Relação com Zonas = "Reduzir Apenas Área da Zona" E a área da Parede exceder o mínimo definido nas Preferências de Zonas, a Zona é reduzida pela percentagem definida em Preferências de Zonas.
Espessura de Pavimento
Espessura da Laje.
Definida no Painel Nome e Posição das Definições de Zona.
Área Medida
Área total de Polígono da Zona. Pode incluir a área de paredes delimitadoras até à respectiva linha de referência.
Paredes Delimitadoras são incluídas na Área Medida se a Zona se estender até à sua linha de referência.
Área Líquida Medida
Área total de Polígono da Zona. Não inclui a área de quaisquer paredes delimitadoras.
A Área da Zona pode ser reduzida adicionalmente pela área de determinados elementos no polígono Zona.
A Área Útil exclui a pegada de elementos de construção dentro da zona
cuja opção "Relação com Zonas" está definida para "Limites da Zona".
Relação a Zonas está disponível para
- Paredes e Pilares: caixa de diálogo Definições, painel Modelo
- Parede Cortina: caixa de diálogo Definições, painel Colocação de Membro
Número de Vigas
Número de Vigas na Zona.
Uma Viga está na zona se qualquer parte do seu polígono 2D estiver no interior ou se coincidir com a aresta do polígono 2D da Zona.
Número de Pilares
Número de pilares na Zona.
Uma Coluna está na zona se qualquer parte do seu polígono 2D estiver no interior ou se coincidir com a aresta do polígono 2D da Zona.
Número de Vértices Côncavos
Cantos côncavos do polígono Zona.
Número de Cantos
Número total de cantos do polígono Zona.
Número de Portas
Número de portas na Zona.
Uma Porta está na zona se qualquer parte do seu polígono 2D estiver no interior ou se coincidir com a aresta do polígono 2D da Zona.
Número de Lâmpadas
Número de Lâmpadas na Zona.
Uma Lâmpada está na zona se qualquer parte do seu polígono 2D estiver no interior ou se coincidir com a aresta do polígono 2D da Zona.
Número de Objectos
Número de Objectos na Zona.
Um Objecto está na zona se qualquer parte do seu polígono 2D estiver no interior ou se coincidir com a aresta do polígono 2D da Zona.
Número de Items de Paredes
Parte de parede: uma Parede que percorre a margem de uma Zona.
Número de Janelas
Número de janelas na Zona.
Uma Janela está na zona se qualquer parte do seu polígono 2D estiver no interior ou se coincidir com a aresta do polígono 2D da Zona.
Área Reduzida
A área da Zona após a Área Líquida Medida é reduzida por determinadas reduções ao nível do elemento, sujeitas às Preferências de Zonas.
Elementos de construção = "Reduzir Apenas Área da Zona" E a área da(o) Parede/Pilar exceder o mínimo definido nas Preferências de Zonas, a Zona é reduzida pela percentagem definida em Preferências de Zonas.
Tramas: se Subtrair das Zonas estiver activo para a Trama (veja Definições de Trama - Definições Gerais), a área da Zona é reduzida pela percentagem definida.
Se a Zona for cortada por uma Cobertura ou Membrana: a área da zona é reduzida pela "Redução de área sob Tecto Baixo" como definido nas Preferências de Zonas.
Elementos Relacionados 3D
A ID do(s) elemento(s) com o(s) qual(ais) a Zona colide em 3D
O parâmetro de listagem (geral) de contrapartes é "Zonas que Colidem," que lista os nomes dos elementos que colidem num Zona.
Superfície
Superfície atribuída à Zona.
Total de Área Extraída
Total da área de Parede/Pilar/Paredes Cortina/Tramas/Tecto baixo subtraída ao calcular a área de Zona.
Relevante se o polígono de zona incluir determinados elementos.
O cálculo de área de zona varia conforme as definições de Relação com Zonas de elementos dentro do polígono Zona e das Preferências de Zona.

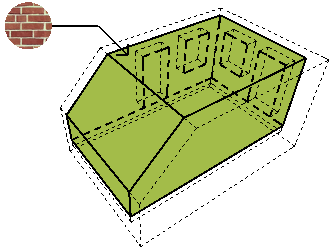

Superfície Uniforme
Caixa de selecção On ou Off indica se a Zona utiliza uma superfície uniforme.
Se não estiver marcada, as faces da Zona herdam as superfícies dos limites da Zona envolventes.
Este valor é definido no Painel Modelo das Definições da Zona. Seleccione uma superfície para a Zona e, depois, escolha: “Utilizar esta Superfície em Todas as faces da Zona” ou “Herdar Superfícies de Limites de Parede e de Elemento em Corte.”
Área de Superfície de Inserção Posterior na Parede
Área de Superfície da Parede da Zona inserida na parte posterior
Inserções de Parede são criadas através da geometria do Vão: Gola, Inserção de Parede e/ou Nicho de Parede. Se estas geometrias afectarem a Zona (p. ex., se o tamanho da inserção exceder o mínimo como definido em Preferências de Zona e/ou a linha de referência da abertura coincidir com a da Zona), estes parâmetros indicam-lhe as áreas do topo, das laterais e da parte posterior da inserção 3D.
Área de Superfície de Inserção Lateral na Parede
Área de Superfície da Parede da Zona inserida na parte lateral
Área de Superfície de Inserção Superior na Parede
Área de Superfície da Parede da Zona inserida no topo
Perímetro Paredes
Perímetro das paredes delimitadoras da Zona.
Área de Superfície das Paredes
Área de superfície de paredes na Zona.
Uma Parede está na zona se qualquer parte do seu polígono 2D estiver no interior ou se coincidir com a aresta do polígono 2D da Zona.
Área de Superfície das Janelas
Área de superfície das janelas na Zona.
Uma Janela está na zona se qualquer parte do seu polígono 2D estiver no interior ou se coincidir com a aresta do polígono 2D da Zona.
Largura Janelas
Largura das janelas na Zona.
Uma Janela está na zona se qualquer parte do seu polígono 2D estiver no interior ou se coincidir com a aresta do polígono 2D da Zona.
Categoria de Zona
Nome da Categoria de Zona atribuída a esta Zona.
Definida no Painel Nome e Posição das Definições de Zona.
Código da Categoria da Zona
Número da Categoria de Zona atribuída a esta Zona.
Depende da Categoria de Zona. Código da Categoria da Zona são atribuídos a Categoria das Zonas em Opções > Atributos do Elemento > Categoria das Zonas (clique em Novo Nome para aceder ao campo de Código).
Perímetro Bruto da Zona
Perímetro da Zona, correspondendo ao Polígono Zona na base do volume da Zona.
Para uma Zona criada com o método Linha de Referência, o perímetro é medido ao longo das Linhas de Referência das Paredes delimitadoras.
Nome Zona
Nome da Zona como definido no Painel Nome e Posição das Definições de Zona.
Perímetro Rede da Zona
Perímetro da Zona, medido ao longo das arestas interiores das Paredes adjacentes (independentemente da posição da Linha de Referência das Paredes).
Número da Zona
Número da Zona como definido no Painel Nome e Posição das Definições de Zona.
