Utilize o campo Área projectada de Componente/Camada para calcular a área de quaisquer componentes de elementos básicos, compostos ou perfilados.
Nota: os pilares não revestidos básicos e os Morphs são uma excepção: a área da camada não pode ser calculada para estes elementos.
Tanto a Área como o Volume de componentes/camadas estão disponíveis como Pedidos GDL para serem utilizados na listagem e propriedade dos objectos. Área e Volume do componente/camada, contudo não podem ser visualizados como parâmetros nos elementos colocáveis tais como os Rótulos.
Áreas projectadas das Camadas dos Elementos Compostos e Básicos
Para a maioria dos elementos, a área calculada é aquela da projecção no plano virtual que funciona através do centro da camada/componente.
A tabela seguinte dá-lhe mais detalhes sobre o cálculo da área para cada tipo de elemento.
Elemento Composto ou Básico
Que Plano é utilizado para Calcular a Área Projectada do Componente/Camada?

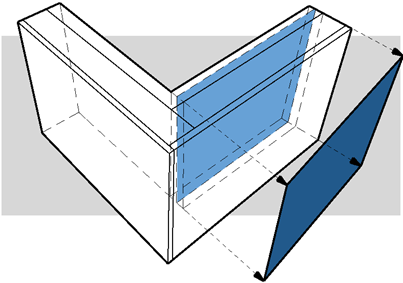

Parede recta regular
O plano vertical que corre através do centro da camada.

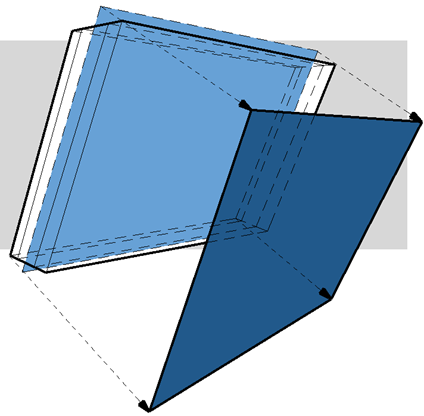

Parede inclinada
O plano inclinado que corre através do centro da camada.

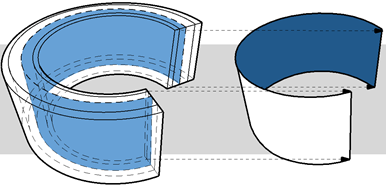

Parede curva
O plano do cilindro vertical que corre através do centro da camada.
Parede inclinada curva
O plano do cone que corre através do centro da camada.

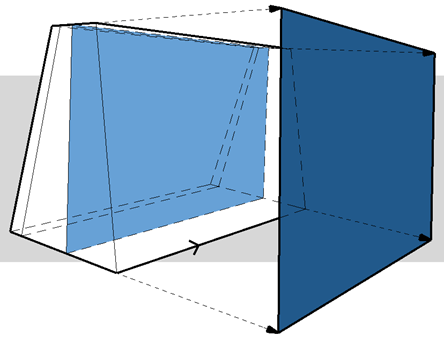

Parede inclinada dupla
O plano da camada de espessura variável que está próximo da linha de referência da parede.

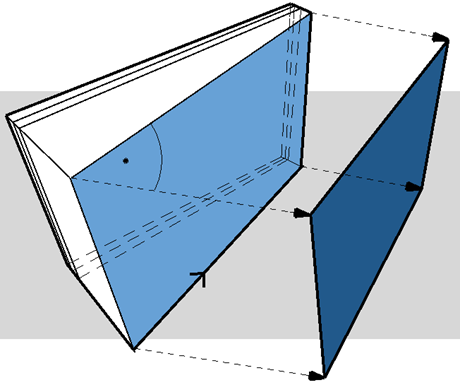

Parede Trapezoidal
O plano da camada de espessura variável que está próximo da linha de referência da parede.

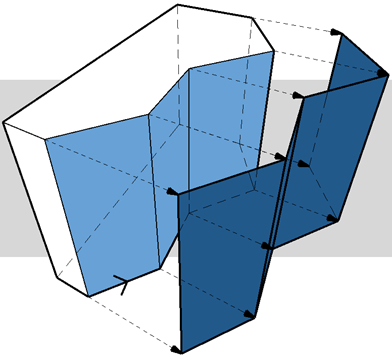

Parede Poligonal
O(s) plano(s) do(s) polígono(s) vertical(ais) definido(s) pela aresta(s) da referência(s).

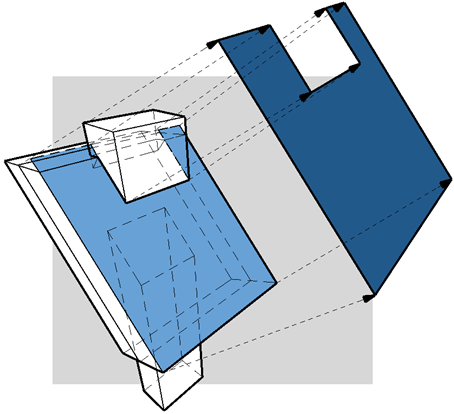

Cobertura
Plano da cobertura.

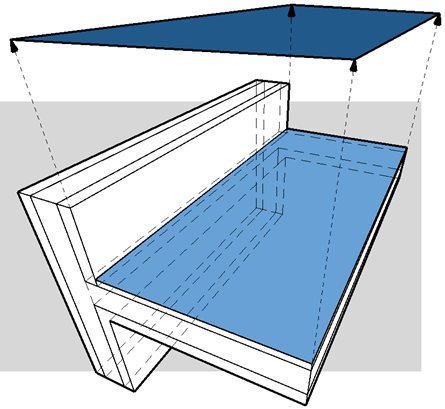

Laje
Plano da laje.

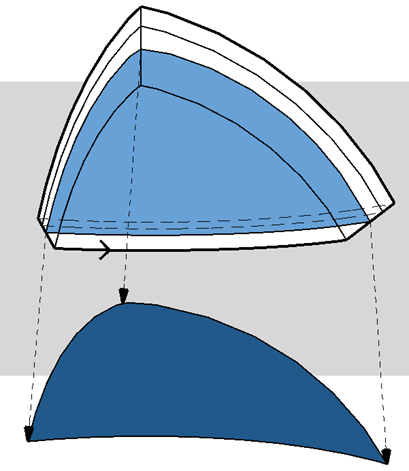

Membrana
O plano da camada que está mais próximo do plano de referência da membrana

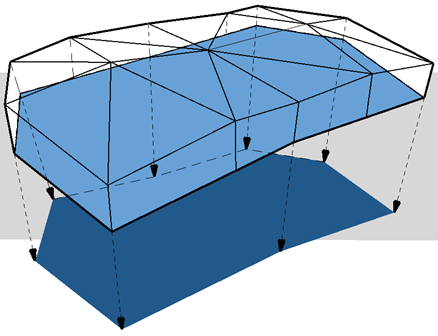

Malha
O plano de referência da Malha

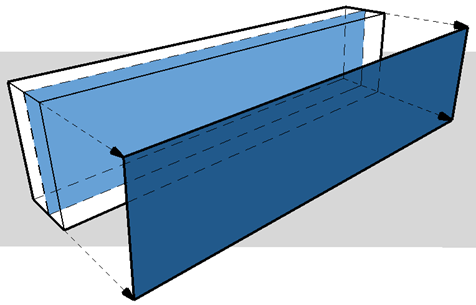

Viga recta
O plano vertical da viga
Pilar sem revestimento
Não é calculada qualquer área da camada/componente.
Pilar com revestimento (circular)
Pilar circular com revestimento: o plano da linha do centro do componente de revestimento.

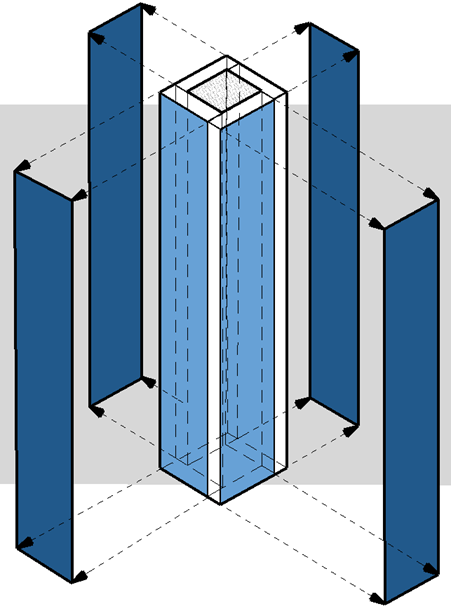

Pilar com revestimento (rectangular)
O programa calcula o revestimento como se este tivesse sido dividido em quatro partes como apresentado, e o plano vertical de cada uma delas é utilizado.
Morph
Não é calculada qualquer área da camada/componente
Áreas do Componente de Perfis Complexos
Para perfis complexos, a área projectada de cada componente ou camada pode ser calculada.
Ao listar estas áreas para um elemento do perfil, pode controlar:
•quais componentes devem ser incluídos na listagem de áreas de componentes projectados
•para cada componente, qual o plano que deve ser utilizado como a base para o cálculo de área
Estas funcionalidades são descritas abaixo.
Escolher Componentes do Perfil para a Lista da Área
1.Na janela de Editor de Perfil, seleccione um componente.
2.No Gestor de Perfil (Opções > Perfis complexos > Gestor de Perfil), active a caixa de selecção Listar Área do Componente para cada componente cuja área pretende listar.

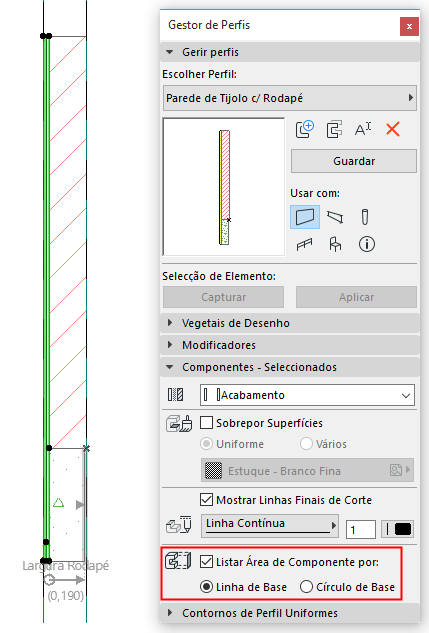

Neste exemplo, estamos a editar a Parede de tijolo w Elemento de sapata. A caixa de verificação do revestimento está ligada e a sua área será incluída no mapa. A área da sapata, contudo, não é relevante e a sua caixa de verificação está desactivada.

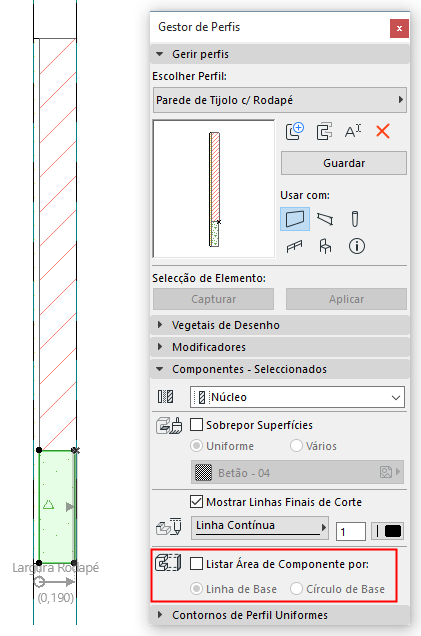

Listar Área de Componente: ligado para Revestimento, desligado para Sapata
3.Clique em Guardar Perfil para guardar as alterações.

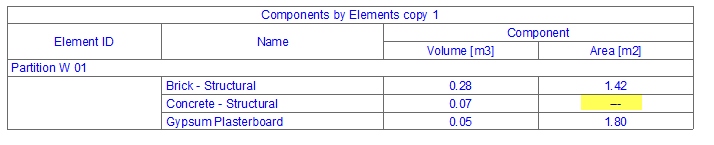

4.A área do componente da sapata de betão não está incluída no mapa.
Ajustar a Área Calculada dos Componentes de Perfil
Para ajustar como a área projectada do componente é calculada, pode editar graficamente a sua Linha de Base ou Círculo de Base no Editor de Perfil, se necessário.
•Utilize a Linha de Base para calcular a área do componente como projectado na superfície lisa representada pela linha. Por defeito, a linha de base está localizada ao longo do segmento mais comprido do perfil.
•Utilize o Círculo de Base para calcular a área como projectado no componente arqueado.
Nota: para manter todas as Linhas de Base visíveis no Editor de Perfil, independentemente da selecção do componente, certifique-se de que activou Visualização > Opções de Visualização no Ecrã > Área de Componente Linha de Base/Círculo.
Neste exemplo, necessita da área do Pilar Genérico na sua superfície horizontal.
1.No Editor de Perfil, seleccione o componente.

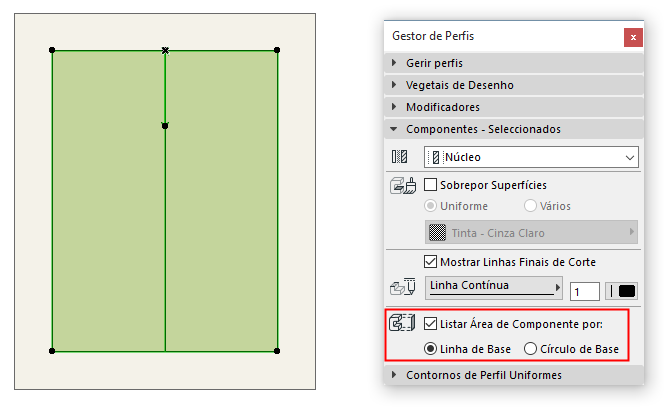

2.Active a caixa de verificação Área do Componente da Lista.

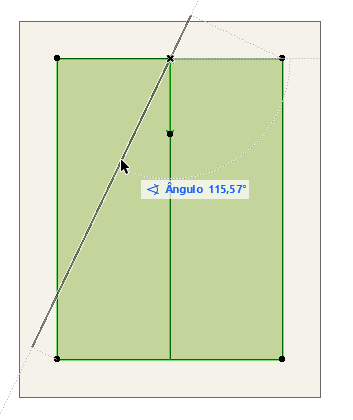

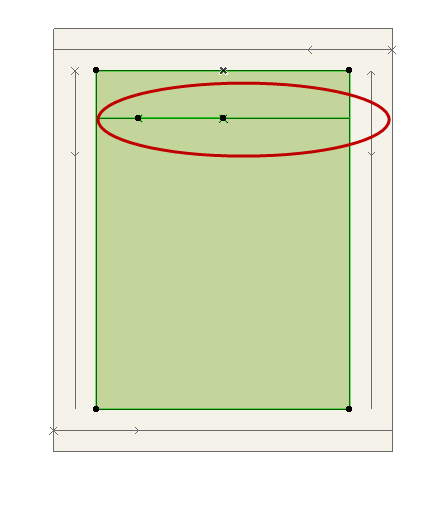

3.A linha de base do componente é vertical, o que não é a área que necessita. Na janela de Editor de Perfil, seleccione a linha de base e rode-a para uma posição horizontal.
4.Clique em Guardar Perfil para guardar as alterações.
5.A área horizontal do pilar está incluída no mapa.
Para informações gerais sobre a edição no Gestor de Perfil, veja Gestor de Perfis.
