Editar Padrão de Trama Vectorial

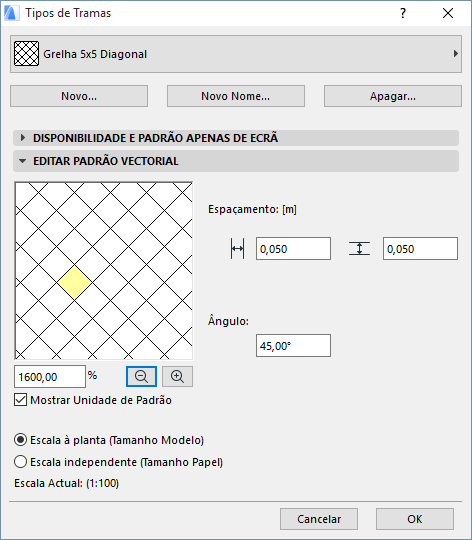

Este painel aparece na Caixa de Diálogo Tipos de Tramas (Opções > Atributos do Elemento > Tipos de Tramas) se estiver a editar uma trama vectorial.
Para alterar o padrão vectorial de um Tipo de Trama, seleccione a trama que pretende modificar na lista pop-up, na parte de cima da caixa de diálogo.
Edite as suas propriedades no painel de Editar Padrão Vectorial, utilizando os controlos descritos em baixo:
Mostrar Unidade de Padrão: assinale esta opção para colocar um realce sobre a unidade de símbolo na janela de pré-visualização.
Campo Escala: introduza uma escala de visualização em percentagem neste campo, para controlar a vista na área de trama vectorial.
Para determinar a relação entre as tramas e a escala do Projecto, utilize os dois botões apropriados.
Ver também Escala do Tipo de Trama.
Reduzir: clique neste botão para Reduzir a vista na área de trama vectorial
Ampliar: clique neste botão para Ampliar a vista na área de trama vectorial.
Espaçamento: nesta secção, introduza valores para o espaçamento de tramas plotter na horizontal e na vertical.
Ângulo: introduza aqui o valor da rotação da trama vectorial ou da trama de símbolo mostrada na Janela de Amostra.
Clique em OK quando tiver terminado. Todos os elementos que utilizam este padrão de trama irão agora apresentar o elemento modificado.
