Criar uma trama do símbolo com base num esboço desenhado em qualquer janela 2D, com os seguintes passos:
1.Desenhe um padrão, utilizando Linhas, Arcos e Pontos.
2.Seleccione todos os componentes do padrão e seleccione Edição > Copiar.
3.Vá para Opções > Atributos do Elemento > Tipos de Trama.
4.Clique no botão Novo.
5.Introduza um nome para a nova trama.

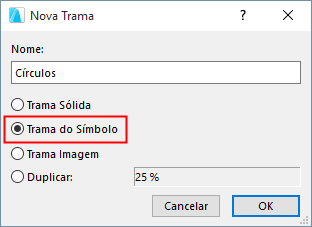

6.Escolha o botão de opção Trama do Símbolo, depois clique em OK.

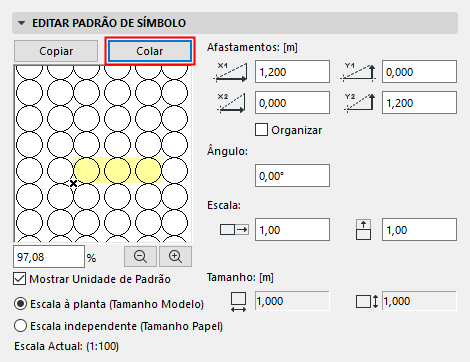

7.No painel, Editar Padrão do Símbolo, clique em Colar.
Nota: a selecção colada só pode incluir Linhas, Arcos e Pontos Quentes.
8.Aparece o padrão desenhado previamente.
9.Verifique Mostrar Unidade de Padrão para destacar uma única unidade do padrão na janela de pré-visualização desta caixa de diálogo.

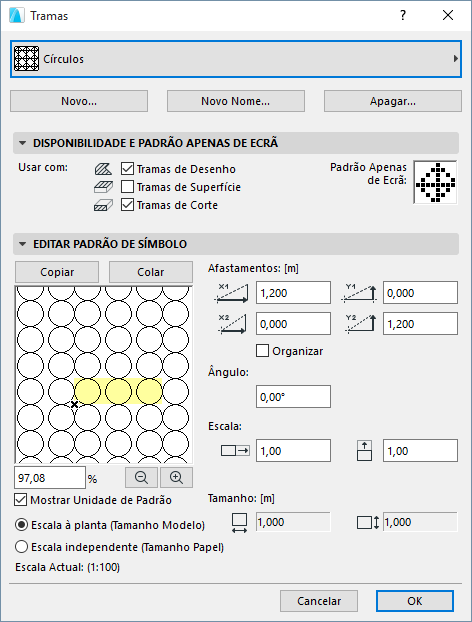

10.Utilize os controlos no Editar padrão de Símbolo para definir o tamanho, padrão e ângulo de rotação para a trama do símbolo.
Afastamentos: utilize estes quatro campos para definir os vectores das linhas que compões o padrão de símbolo.
Tenha primeiro em atenção o Tamanho da unidade do símbolo (apresentado ao fundo deste painel.) Este é o tamanho absoluto da unidade do Símbolo na Planta.
•X1 e Y1: estes valores determinam a distância horizontal (X1) e vertical (Y1) entre as unidades de símbolo para o primeiro vector do padrão. Se, por exemplo, o Tamanho for de 1000 mm, então um valor X1 de 1500 para o padrão vector significa que as unidades de símbolo são colocadas ao longo de cada um, com um intervalo de 500 mm.
•X2 e Y2: estes valores determinam a distância horizontal (X2) e vertical (Y2) entre as unidades de símbolo para o segundo vector do padrão. Se, por exemplo, o Tamanho for de 1000 mm, então um valor X2 de 750 significa que a linha seguinte das unidades de símbolo é escalonada para 750 mm, comparativamente ao primeiro vector horizontal (a 1500 mm).
Ângulo: introduza um ângulo em graus, se desejar torcer o padrão de trama.
Escala: introduza factores de escala através dos quais “alonga” a unidade de Símbolo, tanto horizontal como verticalmente. (Por predefinição, este factor é 1,0, isto é, a unidade de símbolo não é alongada.)
O campo de percentagem e os botões de zoom em baixo da janela de pré-visualização referem-se apenas à imagem na janela de pré-visualização. A pré-visualização apresenta o padrão de símbolo a uma dada percentagem, comparativamente à sua aparência na Planta.
Para determinar a relação entre as tramas e a escala do Projecto, utilize os dois botões apropriados.
Ver também Escala do Tipo de Trama.
Editar Trama do Símbolo
1.Na caixa de diálogo Tipos de Trama, seleccione o símbolo a editar.
2.Clique no botão Copiar.
Se colar o símbolo novamente na janela, este torna-se novamente editável.
Tramas de símbolo utilizadas em elementos compostos possuem opções de orientação específicas, pelo que pode definir o respectivo aspecto com precisão:
Tramas de Símbolo como Camadas de Elementos da Composição: Ajustar à Camada
