Acrescentar Texto de Área a uma Trama

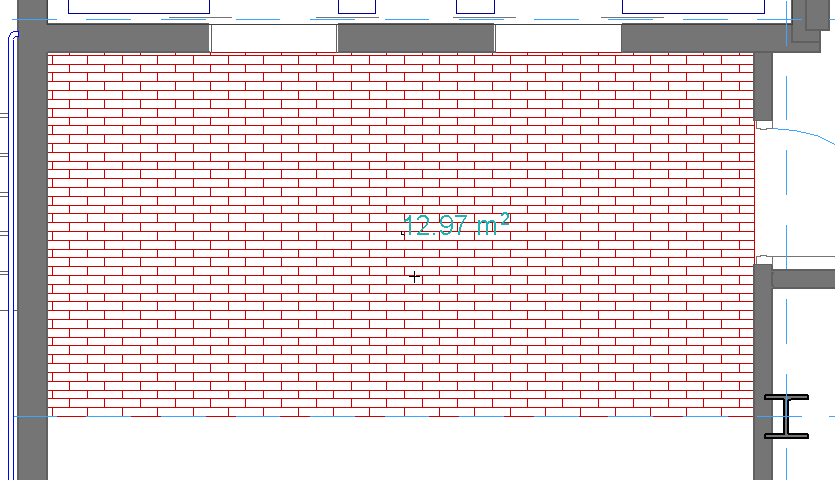

Active a opção Mostrar área no painel Definições Gerais das Definições de Trama. Quando cria a Trama, aparece o cursor Martelo, solicitando-lhe que coloque o texto de área com um clique.

O bloco de texto criado indica a área da Trama. As definições do texto serão as mesmas que as dos valores por defeito definidos em Definições de Texto de Cota. Este texto será sempre apresentado na horizontal no ecrã, mesmo que a trama seja rodada ou espelhada ou que a vista em si seja rodada.

Ver Definir Orientação.

Nota: se a trama contiver aberturas, as mesmas são subtraídas da área da trama.

Para modificar as definições de fonte ou mesmo o conteúdo do texto de área, seleccione apenas o texto (não a Trama em si) e edite as Definir Textos de Cotas (neste caso, o último comando do menu Edição muda para Definições de Texto de Cota). O estilo do Texto de Trama, se visualizado, é guardado como parte das definições de Favoritos da Trama.

Ver também Definições de Texto de Cota.

Nota: Os Favoritos da ferramenta Texto podem ser aplicados aos itens do tipo texto em Cotas e Rótulos e a Texto de Trama.

A unidade de medida e o rigor do valor da área são definidos em Cotas (Opções > Preferências do Projecto > Cotas).

O texto de Área da Trama será sempre apresentado na horizontal no ecrã, independentemente da orientação da vista.
